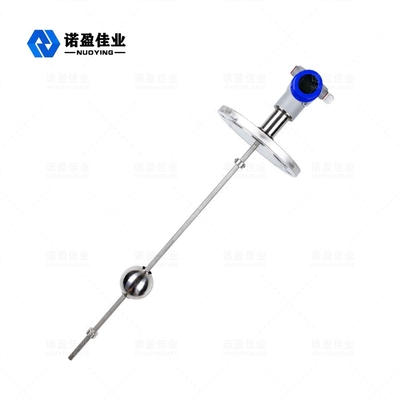

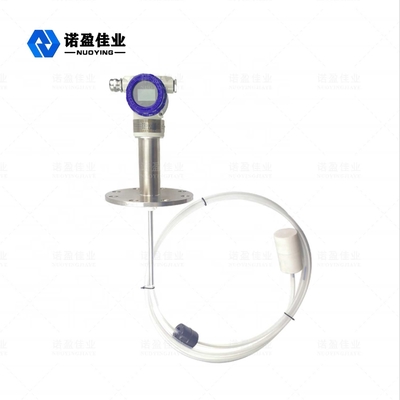

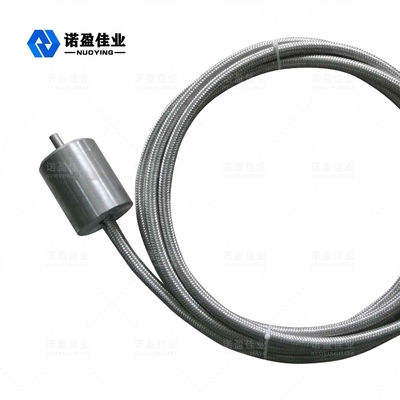

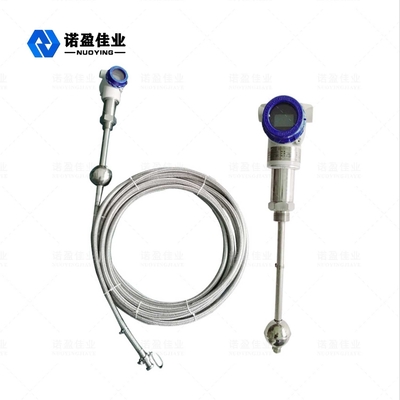

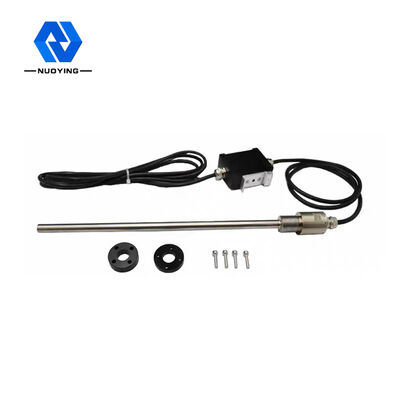

Venda a quente Sensor de nível de água líquida NYCZ500 Transmissor de nível magnetostrictive
NuoyingNYCZ500-1Medidor de nível de líquido magnetostrictivoResumo
Parâmetros do produto
Aplicação típica
Medição do nível do líquido
Material de antena
304, 316L (facultativo)
Faixa de medição
0-50-5000 mm (tipo de cabo: 25 m)
Fornecimento de energia
24VDC ((Duas linhas, quatro linhas)
Temperatura média
-40~+200°C
Pressão de processo
-0,1 a 2,0 MPa
Conexão de processo
Fios, flanges, suportes (facultativo)
Saída de sinal
4...20mA/HART/RS485/Modbus...
Descrição dos produtos
NYCZ500 Princípio de funcionamento do medidor de nível de líquido magnetostrictivo
O princípio de funcionamento do nivelador magnetostrictivo é mostrado na figura.um compartimento electrónico e uma bola flutuante sem contacto na haste de medição,A haste de medição é equipada com um fio magnetostrictivo (fio de guia de ondas) e a haste é feita de um tubo de aço inoxidável não magnético, que protege muito bem o fio de guia de ondas.Quando o medidor de nível magnetostrictivo funciona, o gerador de pulsos no compartimento electrónico emite um pulso de arranque. O pulso de partida é transmitido no fio do guia de ondas, gerando um campo magnético giratório que avança na direcção do fio do guia de ondas. Esta onda mecânica propaga-se em duas direcções,a onda mecânica que atinge a extremidade da haste de medição é absorvida pelo amortecedor,a onda mecânica que viaja de volta para a direção do recipiente eletrônico é detectada pelo mecanismo de captação de energia instalado no recipiente eletrônico e convertida em um pulso de corrente correspondente, e o mecanismo de captação de energia Calcula então a diferença de tempo entre os dois pulsos para medir com precisão a altura do nível do líquido medido.
NYCZ500 Características de conceção do medidor de nível de líquido magnetostrictivo
1Aplicabilidade mais ampla, uma variedade de formas de sonda, uma variedade de formas de conexão de processo, uma variedade de materiais de produção, pode ser projetado sob medida; 2Confiabilidade: dado que o medidor de nível magnetostrictivo adota o princípio do guia de ondas, não há nenhuma parte mecânica em movimento, não há atrito nem desgaste.Todo o conversor está encerrado num tubo de aço inoxidável, e o meio de medição sem contacto, trabalho confiável dos sensores, longa vida útil. 3. Alta precisão: uma vez que o medidor de nível magnetostrictivo funciona com pulso do guia de ondas, o deslocamento medido é determinado medindo o tempo do pulso inicial e do pulso final,Assim, a precisão de medição é alta e a resolução é melhor que 0.01% FS, que é difícil de alcançar com outros sensores. 4. Boa segurança: o medidor de níveis magnetostrictivo tem um elevado desempenho à prova de explosão, intrinsecamente seguro, seguro de usar, especialmente adequado para a medição de materiais químicos e líquidos inflamáveis.Não é necessário abrir a tampa do reservatório ao medir, evitando a insegurança da medição manual. 5O medidor de nível magnetostrictivo é fácil de instalar e de manter: o medidor de nível magnetostrictivo é geralmente instalado através do orificio existente na parte superior do reservatório,especialmente adequado para a instalação de reservatórios de armazenamento subterrâneos e reservatórios já em funcionamento, e não podem afectar a produção normal durante o processo de instalação.
NYCZ500 Medidor de nível de líquido magnetostrictivo Campo de aplicação
1- Medição e controlo do nível do campo industrial 2. Medição e controlo do nível do reservatório 3Controle do nível de líquido em processos químicos 4. Controle do nível de líquido do reservatório farmacêutico 5- Controle dos reservatórios de alimentos e bebidas 6Monitoramento do nível de água das barragens 7Água potável e tratamento de esgotos 8- Medição e controlo da interface óleo-água 9Sistema de gestão de medição de estações de serviço 10Outras medidas e controlo do nível do líquido...
