Detalhes do produto:
|
Escala de medição: | 0~6m, 0~25m | Fonte de alimentação: | 24VDC |
---|---|---|---|
Material: | PTFE (opcional) | Conexão do processo: | Flange (opcional) |
Exposição: | LCD | Temperatura de funcionamento: | -40~80℃ |
Saída do sinal: | 4-20mA, 4-20mA/HART (dois fios/de quatro fios) | Pressão do processo: | 1Mpa |
Realçar: | Medidor de Nível Magnetostritivo 24VDC,Medidor de Nível Magnetostritivo 1Mpa,Transmissor de Nível de Interface de 1Mpa |

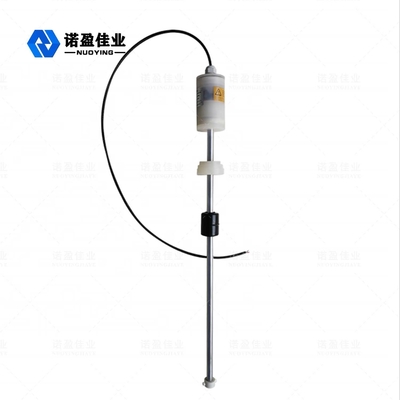

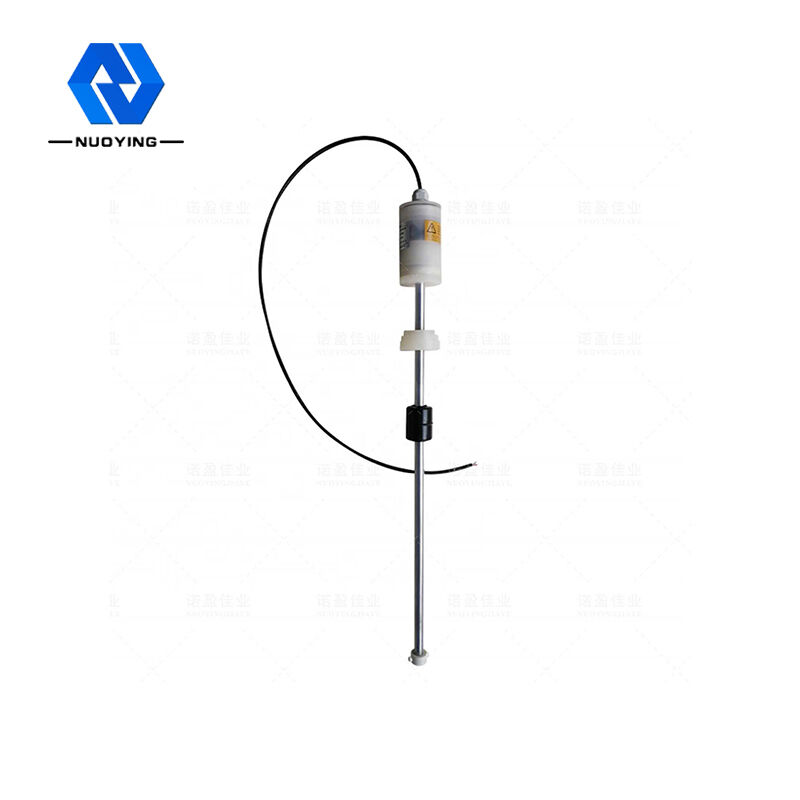

Medidor de Nível de Líquido Magnetostritivo
Instrumento de medição de nível de líquido Medidor Maglev Medidor de nível de líquido magnetostritivo Instrumento de interface óleo-água
Líquido MagnetostritivoNível MetroOperativo Princípio
Quando o sensor do medidor de nível magnetostritivo funciona, a parte do circuito do sensor estimulará uma corrente de pulso no fio guia de onda e a corrente gerará um campo magnético de corrente de pulso ao redor do fio guia de onda quando se propagar ao longo do fio guia de onda.A haste sensora do medidor de nível magnetostritivo é fornecida com um flutuador, que pode se mover para cima e para baixo ao longo da haste com a mudança do nível do líquido.Dentro do flutuador há um conjunto de anéis magnéticos permanentes.Quando o campo magnético de corrente pulsada encontra o campo magnético do anel gerado pelo flutuador, o campo magnético ao redor do flutuador muda de modo que o fio guia de onda feito de material magnetostritivo gera um pulso de onda de torção na posição do flutuador, que é transmitido de volta ao longo do fio guia de onda a uma velocidade fixa e detectado pelo mecanismo de detecção.Ao medir a diferença de tempo entre a corrente de pulso e a onda de torção, a posição do flutuador pode ser determinada com precisão, ou seja, a posição do nível do líquido.Vantagens técnicas do medidor de nível magnetostritivo: o medidor de nível magnetostritivo é adequado para a medição de nível de líquido limpo com alta precisão, e a precisão pode chegar a 1 mm.A precisão do produto mais recente pode chegar a 0,1 mm.O medidor de nível magnetostritivo também pode ser usado para medir o limite entre dois líquidos diferentes.Design à prova de explosão, adequado para ocasiões perigosas, design de circuito eletrônico inteligente pode calcular o volume;A única parte móvel é o flutuador, então a manutenção é muito baixa.
Líquido MagnetostritivoNívelMetroParâmetro técnico
Formulários | nível de líquido |
Faixa de medição |
Sonda: 0-50~6000mm |
Precisão | ±0,5 mm |
Fonte de energia | 24 VCC ± 10% |
Saída de sinal | 4~20mA / Hart / RS485 |
Corrente de trabalho | 4~20mA;20,4mA |
Características de carga | quando a saída de corrente, resistência de carga máxima 600 Q saída de tensão, resistência de carga máxima 2mA |
Temperatura do processo | -40〜80°C, |
Temperatura ambiente | -40〜80°C |
Efeito da temperatura | ±0,5°C |
Pressão do processo | - 0,1 ~ 1,0 MPa |
Resolução | ±lmm |
Tempo de resposta | 0,2 ms |
Material da haste | 304 316L (opcional) |
Conexão do processo | Rosca, flange, montagem de suporte (opcional) |
Exibição do site | LCD (opcional) |
Material da carcaça | aço inoxidável/alumínio (opcional) |
Grau de proteção | IP67 |
Grau à prova de explosão | Exia IICT6 (opcional) |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Medidor de nível magnetostritivoantena utilizando material PTFE, PTFE (PTFE ou PTFE), comumente conhecido como "rei dos plásticos", é composto de tetrafluoretileno pela polimerização de compostos poliméricos, possui excelente estabilidade química, alta resistência à corrosão, vedação, lubrificação não pegajosa, elétrica isolamento e boa resistência anti-envelhecimento, PTFE tem as seguintes características:
Líquido Magnetostritivo Nível MetroAplicação e instalação típicas
