Detalhes do produto:
|
Escala de medição: | 0~6m, 0~25m | Fonte de alimentação: | 24VDC |
---|---|---|---|
Material: | PTFE (opcional) | Conexão do processo: | Flange (opcional) |
Exposição: | LCD | Temperatura de funcionamento: | -40~130℃, - 40~250℃ |
Saída do sinal: | 4-20mA, 4-20mA/HART (dois fios/de quatro fios) | Pressão do processo: | 2Mpa |
Realçar: | Calibre nivelado magnetostritor da anti corrosão,HART Float Level Transmitter,Sensor nivelado do flutuador magnético do CERVO |

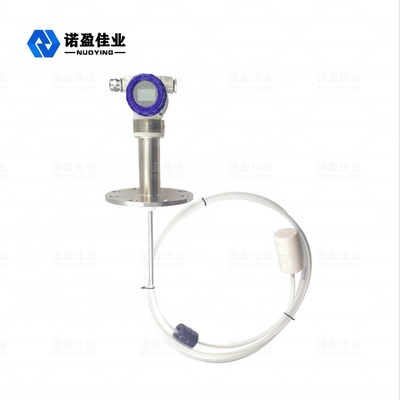

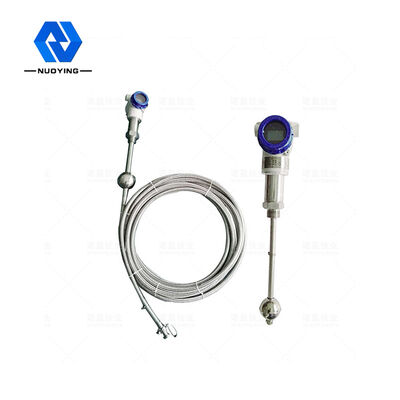

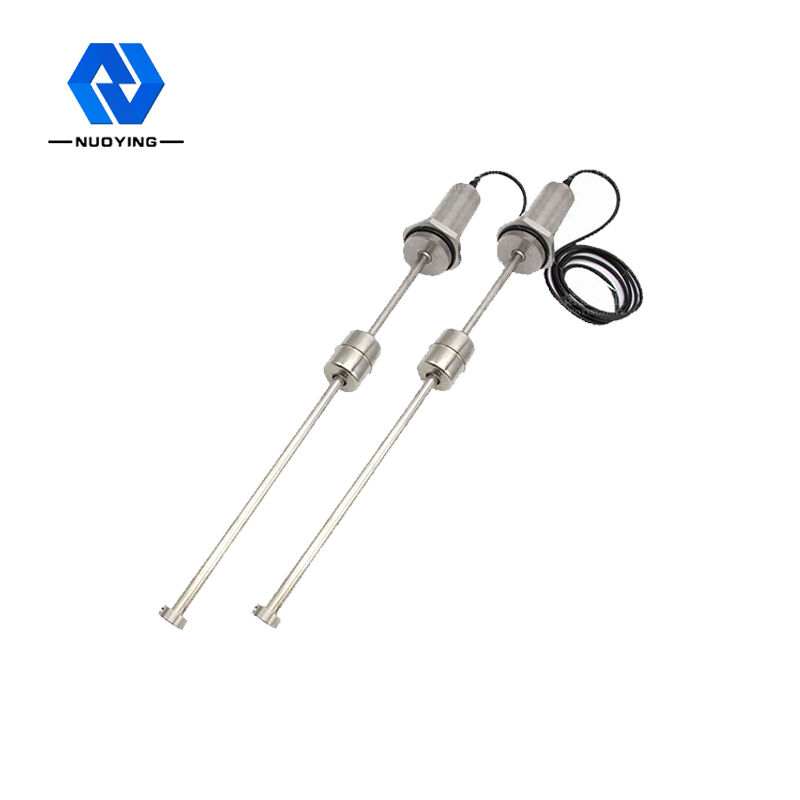

Medidor nivelado líquido magnetostritor
Princípio de funcionamento líquido magnetostritor do medidor nivelado
O sensor de nível líquido magnetostritor (referiu em seguida como o sensor, incluindo o tipo comum e o tipo à prova de chama) é usado para a medida contínua do nível líquido e da relação. Além, os sensores nivelados líquidos magnetostritores são igualmente amplamente utilizados em vários campos, incluindo a medida e controle de níveis líquidos nos vários tanques líquidos tais como o petróleo, armazenamento industrial de matérias primas químicas, processos industriais, bioquímica, medicina, alimento e bebida, gestão de exploração agrícola do tanque e armazenamento subterrâneo dos postos de gasolina, nível de água da represa, monitoração e tratamento de esgotos do nível de água do reservatório, etc.
O calibre nivelado magnetostritor consiste em três porções: haste da ponta de prova, unidade do circuito e flutuador. Para medir, a unidade do circuito gera pulsos da corrente esse curso abaixo da linha magnetostritora e gerar um campo magnético circular. Um flutuador é arranjado fora da haste da ponta de prova, e o flutuador move-se para cima e para baixo ao longo da haste da ponta de prova com a mudança do nível líquido. O flutuador gera um campo magnético ao mesmo tempo porque é cabido com um grupo de ímãs permanentes. Quando o campo magnético atual encontra o campo magnético do flutuador, produz um pulso da “torção” ou do “retorno”. A diferença de tempo entre o pulso do “retorno” e o pulso atual é convertida em sinais de pulso calcular a posição real do flutuador e medir o nível líquido.
Parâmetro técnico líquido magnetostritor do medidor nivelado
Aplicações | nível líquido |
Escala da medida |
Ponta de prova: 0-50~6000mm Cabo: 25m |
Precisão | ±0.5mm |
Fonte de alimentação | 24VDC ±10% |
Saída do sinal | 4~20mA/cervo/RS485 |
Trabalho atual | 4~20mA; 20.4mA |
Características da carga | quando saída atual, resistência de carga máxima saída da tensão de 600 Q, resistência de carga máxima 2mA |
Temperatura do processo | -40 °C do 〜 130, - 40 °C do 〜 250 |
Temperatura ambiental | -40 〜 80°C |
Efeito de temperatura | °C ±0.5 |
Pressão do processo | - 0,1 ~ 4.0MPa |
Definição | ±lmm |
Tempo de resposta | 0,2 Senhoras |
Material de Rod | 304/316L (opcional) |
Conexão do processo | Linha, flange, montagem do apoio (opcional) |
Exposição do local | LCD (opcional) |
Abrigando o material | de aço inoxidável/de alumínio (opcional) |
Categoria da proteção | IP67 |
Categoria à prova de explosões | Exia IICT6 (opcional) |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!

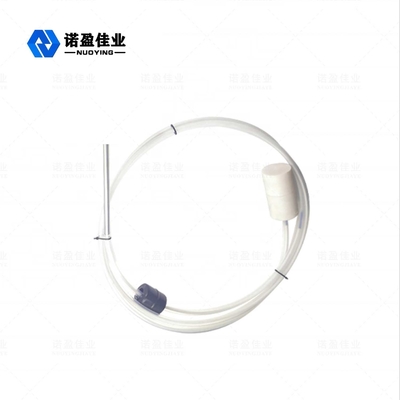

A antena magnetostritora do calibre de nível usando o material de PTFE, PTFE (PTFE ou PTFE), conhecido geralmente como dos “o rei plásticos”, é composta do tetrafluoroethylene pela polimerização de compostos do polímero, tem a estabilidade química excelente, resistência de corrosão alta, selagem, a lubrificação não é isolação pegajosa, elétrica e a boa resistência antienvelhecimento, PTFE tem as seguintes características:
Aplicação típica líquida magnetostritora e instalação do medidor nivelado
