26GHz NYRD-810 Radar de ondas de alta frequência de medidores Sensor de nível sólido Radar guiado Transmissor de nível de ácido
NYRD-810 Visão geral do produto
Descrição dos produtos
O sensor de nível de radar da série NYRD80X é um instrumento de medição de nível de radar de alta frequência de 26 GHz com uma distância máxima de medição de 80 m. A antena é ainda otimizada,e o novo microprocessador rápido pode realizar análise e processamento de sinal de taxa mais alta, o que torna o instrumento pode ser utilizado em chaleira de reação, recipiente sólido e algumas condições de medição complexas.
Princípio de funcionamento do medidor de nível de radar de 26 GHz NYRD810
A antena de posicionamento do objeto de radar emite um pulso de microondas estreito que é transmitido para baixo através da antena.A onda toca a superfície do meio medido, é refletida e recebida novamente pelo sistema de antenas.transmitido para a parte do circuito eletrónico e automaticamente convertido em sinal de nível do objeto (Porque os pulsos viajam tão rápido,O tempo que leva uma onda eletromagnética para atingir seu alvo e voltar ao receptor é quase instantâneo).
Data de medição: superfície espiral do fundo ou superfície de vedação da flange.
Quando se utilizar o cronograma do nível do radar, certificar-se de que o nível de material mais elevado não pode entrar na zona cega de medição.
Parâmetros do produto
Aplicação típica
Pó forte, sólido grande
Material de antena
PTFE
Faixa de medição
20 m
Conexão de processo
Fio, flange (facultativo)
Temperatura do processo
-40~+130°C
Pressão de processo
-0,1 a 0,3 MPa
Fornecimento de energia
24VDC
Precisão
< 0,1%F.S.
Nível de protecção
IP67
Dimensões da estrutura da concha do medidor de nível de radar (unidade: mm)

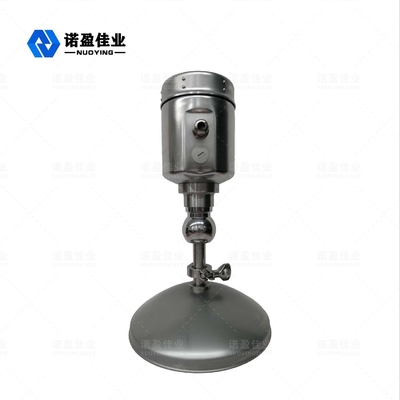

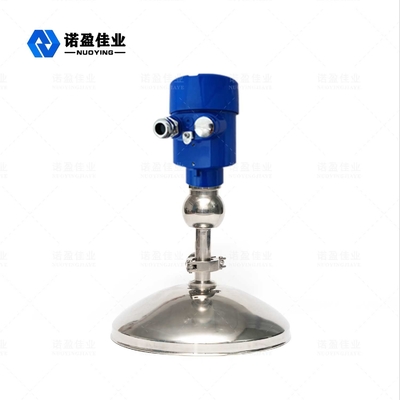

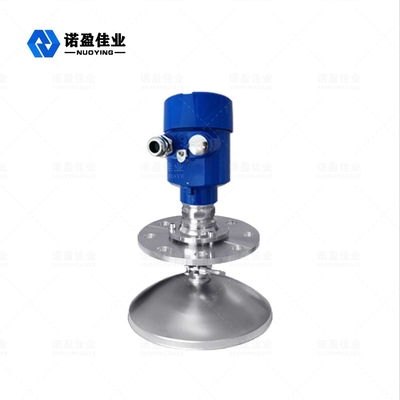

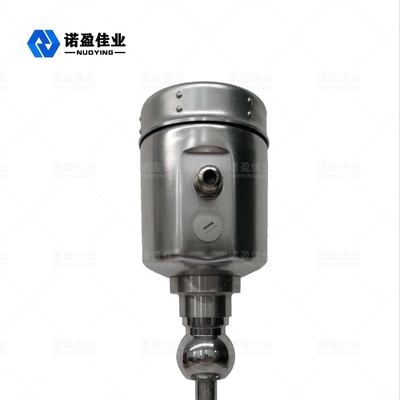

Existem dois tipos de medidores de nível de radar: Um é a casca de alumínio fundido e o outro é um caso de aço inoxidável.Design personalizado pode ser feito de acordo às exigências do cliente e às condições do local.
