| Nome da marca: | NUOYING |
| Número do modelo: | NYRD-808 |
| MOQ: | 1pcs |
| preço: | $229~559/pcs |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 pcs por mês |

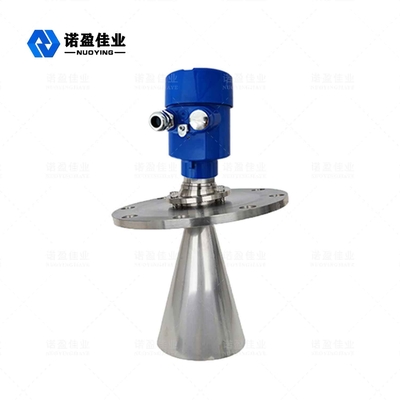

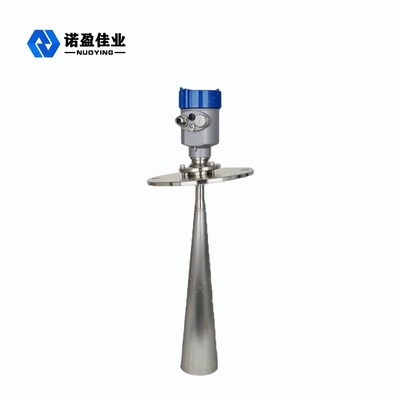

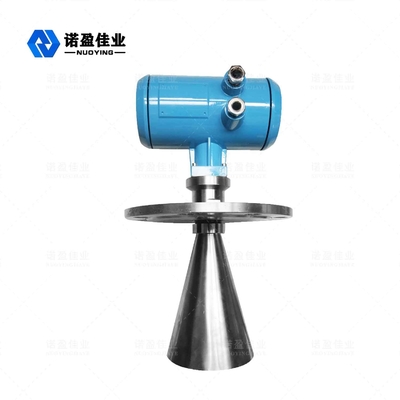

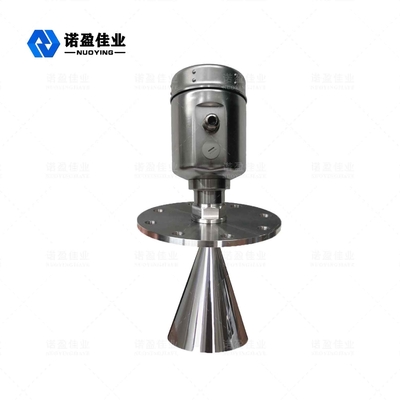

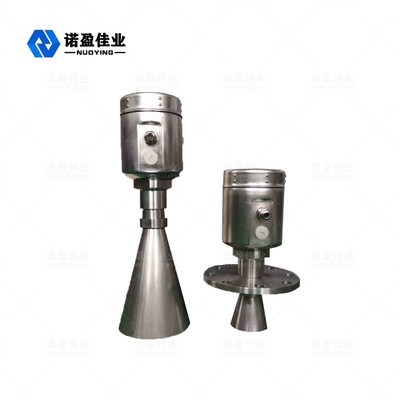

Radar Nível Medidor Parâmetro Técnico
| Aplicação Típica | Líquido corrosivo, etc. |
| Frequência de transmissão | 26GHz |
| Precisão | 3mm |
| Alcance | 20m |
| Material da antena | PFA (opcional) |
| Amostragem de eco | 100 vezes/s |
| Temperatura do processo | -40~130℃ |
| Umidade ambiente | 0~90% |
| Resolução | 1mm |
| Conexão de processo | flange |
| Interface elétrica | M20×1.5, ½ " NPT |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Fonte de alimentação | 24V DC 220VAC (opcional) |
| Potência | 3W |
| Grau à prova de explosão | ExiaⅡCT6 (opcional) |
| Classe de proteção | IP67 |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos usuários!

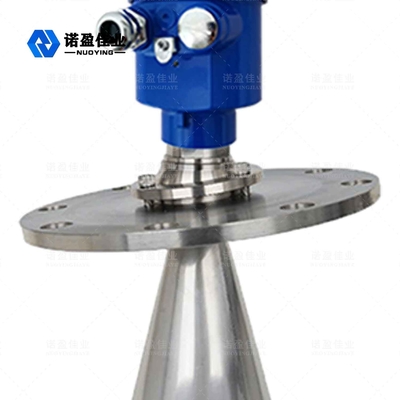

A antena do medidor de nível de radar usa material PFA, o plástico PFA é um copolímero de uma pequena quantidade de politetrafluoroetileno perfluoropropílico. A coesividade de fusão é aprimorada e a viscosidade da solução é diminuída, enquanto as propriedades permanecem inalteradas em comparação com as do PTFE. A resina pode ser processada diretamente por moldagem termoplástica comum. Adequado para fabricar peças resistentes à corrosão, peças resistentes ao desgaste, peças de vedação, peças isolantes e peças de instrumentos médicos.
Radar Nível Princípio de medição do medidor
A antena de radar emite um pulso de micro-ondas estreito e o transmite para baixo através da antena. Após o pulso atingir a superfície do meio a ser medido, ele é refletido de volta e aceito novamente pelo sistema de antena, transmitindo o sinal para a parte do circuito eletrônico automaticamente convertido em um sinal de posição do objeto (porque a velocidade de propagação do pulso é extremamente rápida, o tempo que as ondas eletromagnéticas levam para atingir o alvo e refletir de volta para o receptor é quase instantâneo.)
Radar Nível Características de design do medidor
A antena é pequena e fácil de instalar; Radar sem contato, sem desgaste, sem poluição.
Quase não afetado por corrosão e espuma; É quase inalterado por mudanças no vapor de água, temperatura e pressão na atmosfera.
Ambientes com poeira séria têm pouca influência no trabalho do medidor de nível de alta frequência.
Comprimento de onda mais curto e melhor reflexão em superfícies sólidas inclinadas.
O ângulo do feixe é pequeno e a energia é concentrada, o que aumenta a capacidade de eco e é benéfico para evitar objetos interferentes.
A área cega de medição é menor e bons resultados podem ser obtidos para medição de tanques pequenos.
A alta relação sinal-ruído permite melhor desempenho mesmo em condições flutuantes.
Alta frequência é a melhor escolha para medir meios sólidos e de baixa constante dielétrica.
