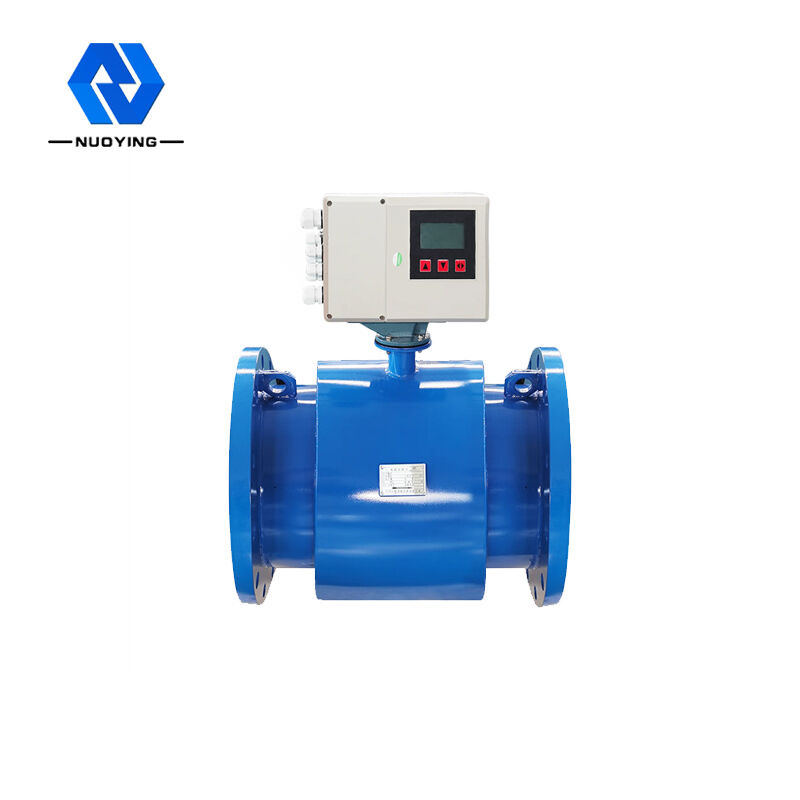

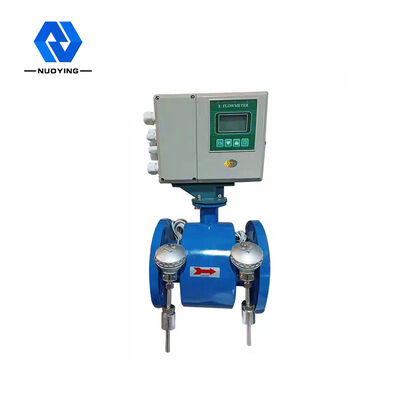

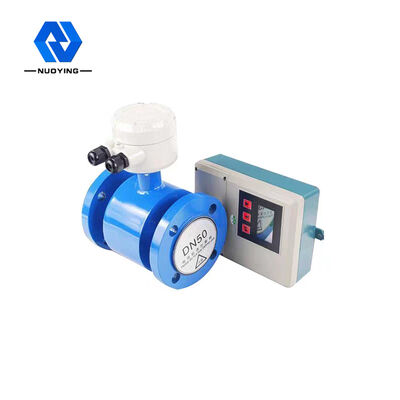

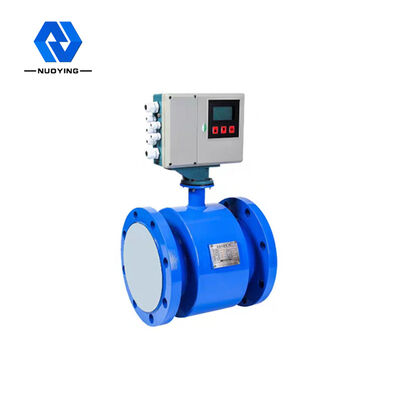

Medidor de calor eletromagnético NYLL-CHR

O medidor de calor eletromagnético NYLL-CH é projetado para a aplicação especial de energia distribuída em edifícios inteligentes e estação de troca de calor, que pode medir diretamente o fluxo, o frio e o calor. Não necessita totalizador de vazão adicional e Pt1000. É fácil de instalar com baixo custo. O sensor de fluxo eletromagnético é usado como um medidor de calor eletromagnético para detectar a taxa de fluxo do fluido de transferência de calor e possui recursos de alta precisão, ampla faixa de aplicação e calibração on-line simples e conveniente.

Medidor de calor eletromagnético NYLL-CHRParâmetros Técnicos

Medidor de calor eletromagnético NYLL-CHRDesempenho Parâmetros

Medidor de calor eletromagnético NYLL-CHR Princípio de funcionamento

A água quente (água fria) fornecida por uma fonte de calor flui para um sistema de troca de calor (radiador, trocador de calor ou um sistema complexo composto por eles) a uma temperatura mais alta (mais baixa) e flui para fora a uma temperatura mais baixa (mais alta). Durante este processo, o calor é liberado ou absorvido para o usuário por meio da troca de calor (Nota: este processo inclui o processo de troca de energia do sistema de aquecimento e do sistema de resfriamento).

Quando a água flui através do sistema de troca de calor, a quantidade de calor liberada ou absorvida pelo sistema é calculada e exibida pela calculadora, de acordo com a vazão obtida pelo sensor de fluxo e a temperatura do backwτ0ater dada pelo sensor de temperatura do ar pτ0, e o tempo que o fluxo de água passa.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q: a quantidade de calor liberada ou absorvida pelo sistema, Jor kWh; Qm:a massa de água que flui através do medidor de calor, kg/h;

Qv;o fluxo volumétrico de água que flui através do medidor de calor, m3/h; P:a densidade da água que flui através do medidor de calor, kg/ms;

△h: diferença de entalpia da água nas temperaturas de entrada e saída do sistema de troca de calor, J/kg;

T: hora, h;

Medidor de calor eletromagnético NYLL-CHRRecursos de projeto

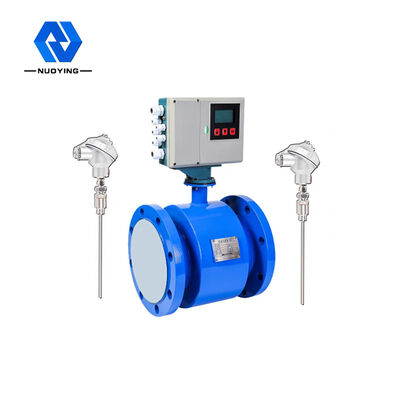

◎ Medição de frio e calor: o conversor tem a função de medir frio e calor diretamente, e é equipado com 2 padrões Pt1000. Não necessita ser equipado com totalizador de fluxo de frio e calor para facilitar a instalação e reduzir o custo de aquisição e instalação.
Alta confiabilidade: Após testes rigorosos como EMC, segurança, alta e baixa temperatura, que são superiores aos padrões nacionais GB/T17616, GB/2423, GB/T16499.
◎ Resposta rápida: Use 32BitMCU, 24BitADC e algoritmo de filtragem otimizado, resposta rápida, dados de medição precisos e estáveis, adequados para medição e controle quando o equipamento é compatível.
◎ Eletrodo de aterramento: Tecnologia patenteada NONCON, que forma equilíbrio de medição na seção de medição e elimina erros de medição causados ​​por aterramento deficiente para garantir precisão de medição a longo prazo. Não precisa ser equipado com anel de aterramento para reduzir custos de material e instalação.
◎ Tecnologia IP68 separada: use tecnologia de design IP68 especialmente detalhada, use selante IP68 importado especial, cabo IP68 especial e design de vedação IP68 múltipla para evitar a condensação do sensor IP68 separado.
◎ Alta relação sinal-ruído: o sensor usa tecnologia de alta relação sinal-ruído. O conversor utiliza peças de baixo ruído e alta precisão e tecnologia de design para facilitar a medição do fluxo mínimo.
◎ Design de baixo consumo de energia; design de circuito de excitação otimizado, o consumo de energia é reduzido em mais de 3 vezes em comparação com medidores de vazão eletromagnéticos convencionais e pode economizar energia em um grande número de aplicações.
◎ Tela chinesa: use a tela LCD chinesa para fácil compreensão e operação
◎ Tecnologia de fonte de alimentação otimizada: use design de fonte de alimentação otimizado, tecnologia madura e confiável, alta eficiência de conversão e uso confiável a longo prazo.

◎ Fiação rápida: use o bloco de terminais da melhor marca internacional, que é rápido, conveniente e confiável, para garantir uma medição estável e confiável a longo prazo.
◎ Sinal de saída: equipado com padrão RS-485, (4-20) mA, frequência/pulso, resposta de saída rápida e a porta é fornecida com medidas de proteção, como proteção contra raios.
