Detalhes do produto:
|
| Diâmetro nominal: | 15~800mm | Escala do caudal: | 0.5-10m/s |
|---|---|---|---|
| Precisão: | ±0.5%R, ±1%R (abaixo de DN200) | Saída do sinal: | 4-20mA, |
| Umidade ambiental: | 5%~95% | Categoria da proteção: | IP65, pode ser personalizado até IP67 |
| Realçar: | Transmissor de fluxo eletromagnético 4Mpa,transmissor de fluxo eletromagnético 15mm,indicador de fluxo magnético 800mm |
||

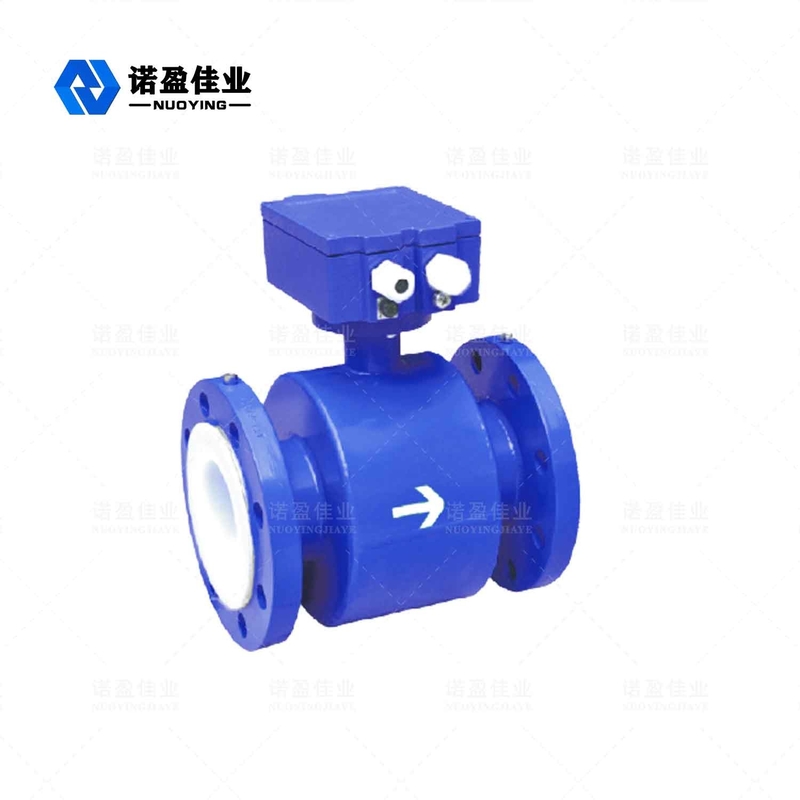

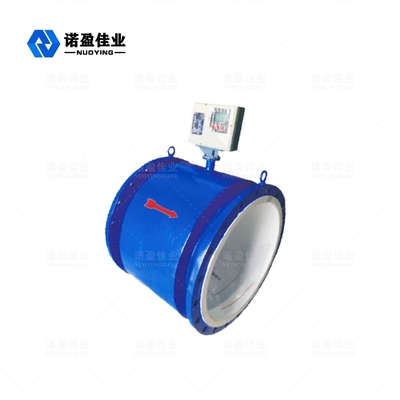

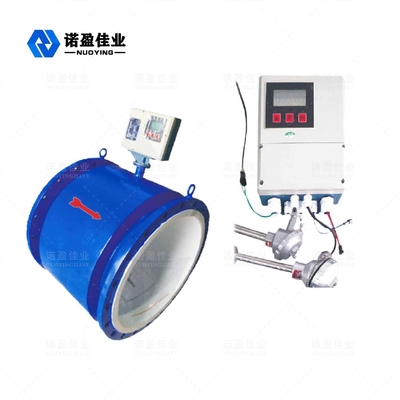

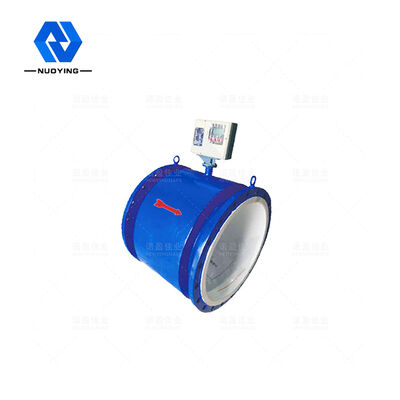

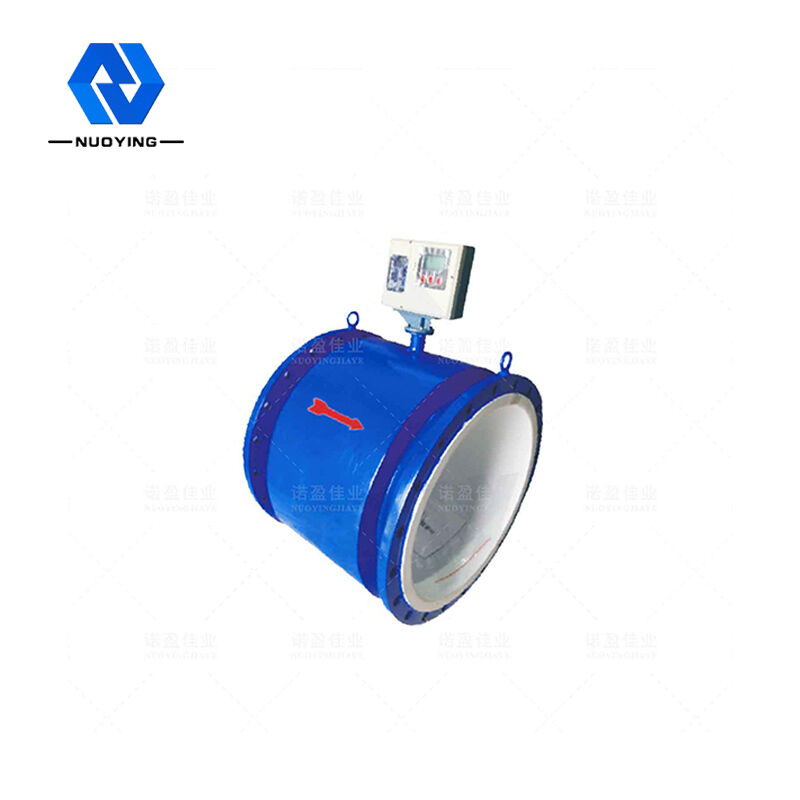

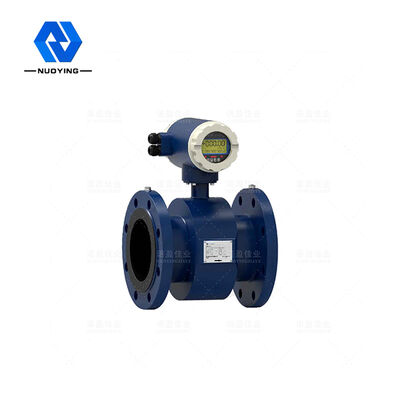

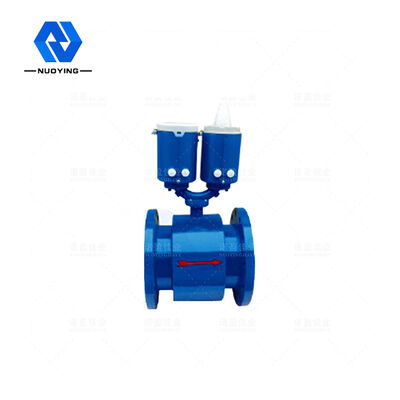

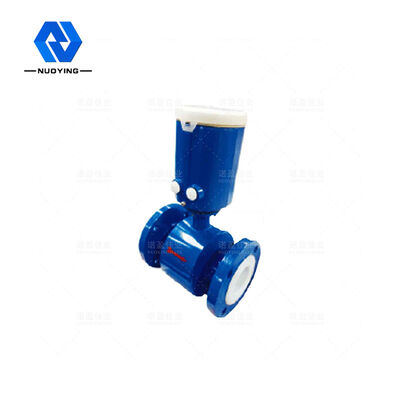

Medidor de Calor Eletromagnético NYLL-CHr
Então por quêO medidor de energia térmica eletromagnética da série LL-CH é um medidor de medição para medir o calor liberado pelo fluido térmico carregado em um sistema de transferência de calor. , alta estabilidade da resistência térmica de platina para fazer a medição de temperatura, para que o medidor de energia térmica tenha um desempenho de medição muito excelente. Pode ser amplamente utilizado na medição de áreas residenciais civis, edifícios de escritórios, empresas e instituições de aquecimento central, aquecimento, ar condicionado e outro calor.
Medidor de Calor Eletromagnético NYLL-CHrTécnico Parâmetros
|
Padrão Diâmetro nominal Faixa de taxa de fluxo Precisão Condutividade média |
JB/T 9248-2015/GB/T32224-2015/CJ128-2007 15~800mm 0,5－10m/s ±0,5%R, ±1%R (abaixo de DN200) O valor teórico ≥5uS/cm, o valor de uso real ≥30uS/cm. |
|||
| Pressão nominal | Padrão 1,0 MPa | Opcional 1,6 MPa | Opcional 2,5 MPa | Opcional 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Temperatura ambiente |
Sensor Tipo integrado |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
Médio mais alto temperatura |
Tipo integrado | +80℃ | ||
|
Tipo separado |
Forro de neoprene (CR) | +80℃ | ||
| Borracha de silicone (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) Revestimento de PTFE (F4) Revestimento de polifluoretileno propileno (F46) |
+80℃或+120℃ | |||
|
Sinal de saída Tamanho da porta do cabo Tensão de energia Consumo de energia Modo de comunicação Material do eletrodo de sinal e do eletrodo de aterramento Forma do eletrodo Número dos eletrodos Flange de conexão Flange de conexão |
4-20mA;pulso / frequência 2kHz (padrão), SKHz (máximo): M20*1.5 (junta à prova de água de nylon padrão, junta de metal à prova de explosão opcional) 110/220VAC (100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS-485, suporte padrão MODBUS - protocolo RTU, protocolo HART, GPRS Aço inoxidável 316L, Hastelloy C, Hastelloy B, titânio, tântalo, platina Tipo de inserção interna, eletrodos do tipo de inserção externa precisam ser personalizados Padrão 3-4 eletrodos (2 eletrodos de medição, 十a eletrodos de aterramento), configurados por calibre De acordo com o padrão nacional GB9119 (pode ser personalizado de acordo com os requisitos do usuário) De acordo com o padrão nacional GB9119 (pode ser personalizado de acordo com os requisitos do usuário) |
|||
| Material do anel de aterramento | Aço inoxidável, aço inoxidável contendo molibdênio | |||
| DN15-DN450 | Aço inoxidável lCr18Ni9Ti (aço inoxidável austenítico normal SUS321) | |||
| Material da carcaça | Aço carbono padrão, aço inoxidável precisa ser personalizado | |||
| Grau de proteção | Tipo separado IP68, IP65 | |||
| Tipo integrado IP65 | ||||
Medidor de Calor Eletromagnético NYLL-CHr Características de design
◎ A resistência térmica PT1000 é usada para medição de temperatura e medidor de vazão eletromagnético para medição de vazão, com alta precisão de medição, estável e confiável e excelente desempenho.
◎ O tubo de medição não possui peças de resistência, nenhum dano de pressão, não é afetado pela má qualidade da água.
◎ A faixa de vazão medida é ampla e a vazão pode ser ajustada de 0,5 m/s a 10 m/s.
◎ Visor de luz de fundo LCD de tela grande em todos os chineses, pode ser lido claramente com luz forte e sem luz.
◎ Tem a função de exibição simultânea de taxa de calor cumulativa, taxa de fluxo cumulativo, taxa de calor instantânea, taxa de fluxo instantânea, temperatura de entrada de água, temperatura de efluente de água e outros dados.
◎ O método de correção de calor de entalpia térmica com mudança aleatória de temperatura é adotado para garantir uma medição precisa em diferentes temperaturas da água.
◎ Com saída de comunicação digital MODBUS, HART, GPRS, PROFIBUS, conveniente para comunicação remota. Função de proteção por senha, você não pode modificar os parâmetros de trabalho sem uma senha.
