Detalhes do produto:
|
Diâmetro: | DN6-DN2000 | Aplicação: | Líquido condutor, lama |
---|---|---|---|
Fonte de alimentação: | 24VDC | Saída do sinal: | 4~20 m A, RS 485, CERVO, MODBUS |
Precisão: | ±0.2%, ±0.5% | Categoria da proteção: | IP65, IP67 |
Temperatura ambiental: | -25℃~60℃ | Temperatura média: | - 40℃ ~+ 130℃ |
Realçar: | Medidor de fluxo eletromagnético tipo pasta,transmissor de fluxo magnético de 24 VCC,sensor de fluxo eletromagnético de 24 VCC |

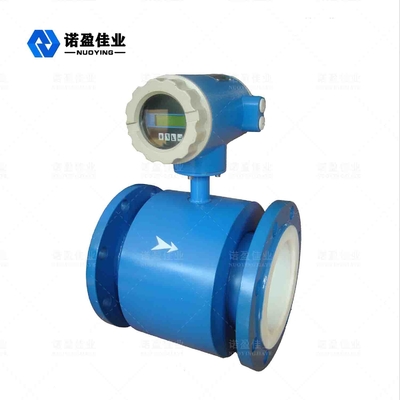

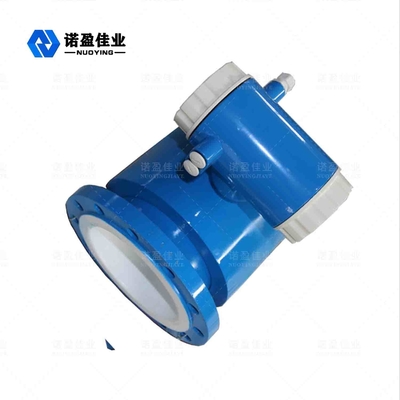

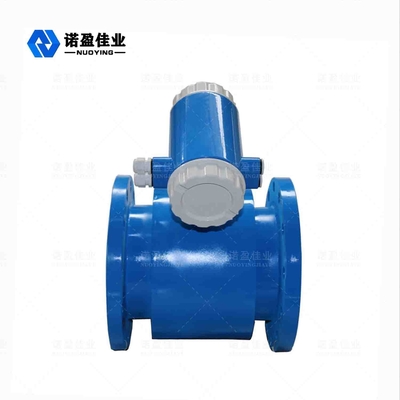

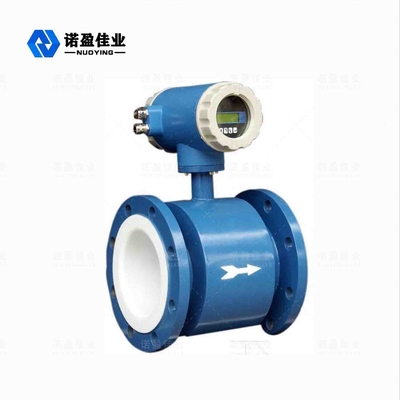

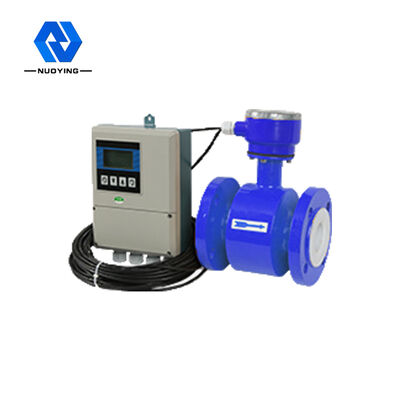

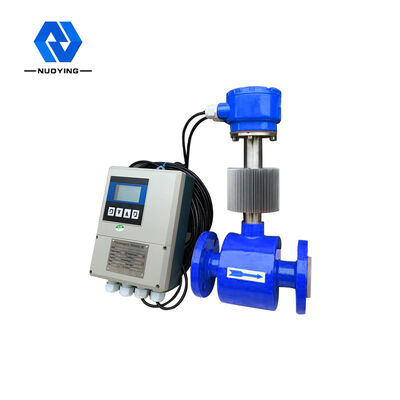

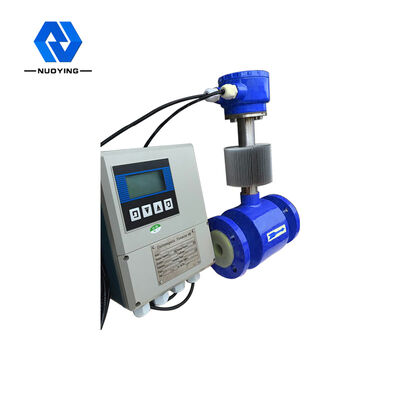

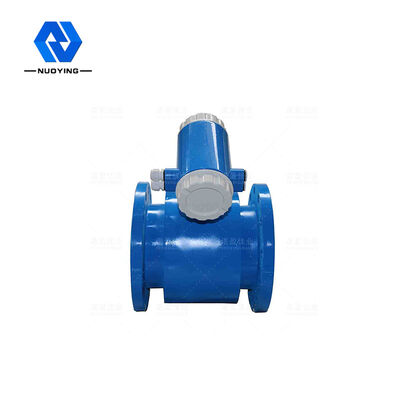

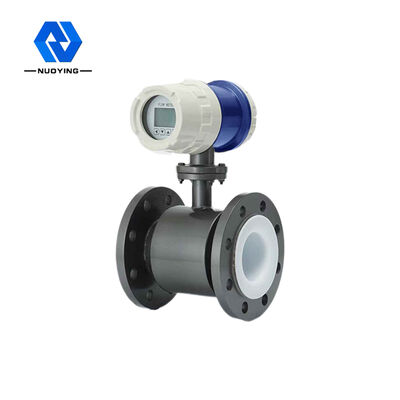

Medidor de vazão eletromagnético tipo pasta
O medidor de vazão eletromagnético tipo pasta NYLL-JY é um medidor de vazão eletromagnético dedicado à medição de pasta, pasta, pasta mineral, pasta de água e carvão. , boa estabilidade, operação conveniente e a concentração de medição pode chegar a 5% ~ 60%.
Medidor de vazão eletromagnético tipo pasta Técnico Parâmetros
exposição | O display LCD com luz de fundo de tela grande pode realizar a exibição digital ou de caracteres de fluxo, quantidade total, porcentagem, informações de alarme, etc., e usar teclas infravermelhas para exibir o conteúdo de exibição opcional. exibição de linhas, três linhas exibem três opcionais. | |
Calculadora cumulativa interna | Para fluxo direto total, fluxo reverso total e fluxo líquido podem atingir um cálculo cumulativo de 10 bits. | |
temperatura | temperatura ambiente operacional: -25℃~60℃ | |
Proteção contra o ambiente externo | Padrão de proteção IP65 | |
Tensão da fonte de alimentação |
corrente alternada: AC (100~230)±15%V,47~440Hz, O consumo máximo de energia é 80W; corrente contínua: DC11 ~ 40V, o consumo máximo de energia é 80W. |
|
saída | Saída de volume analógico | Com 4~20 m A/resistência de carga de 650, a saída da quantidade de simulação bidirecional é dividida em quantidade de simulação de fluxo direto e fluxo reverso. |
Saída de pulso duplo | Pode refletir o fluxo direto e reverso, para onda quadrada de 0 ~ 2000 Hz ou sinal de pulso de largura de pulso fixa. Parâmetros como frequência de repetição de pulso, frequência de corte e largura de pulso são todos programados prograticamente. z, e qualquer valor inteiro na faixa. Quando o transistor de saída isolado está ligado, a corrente é 150 m A e tensão aberta < 35 V. | |
Saída de alarme dupla | Os seguintes parâmetros podem ser programados: fluxo superior e inferior, detecção de controle de tráfego aéreo;condições de erro;fluxo direto/reverso;polaridade (aberto/desligado) dentro da faixa especificada, pulso (frequência) dentro da faixa especificada;frequência de corte de pulso, etc. Quando o transistor de saída protegido pela saída de isolamento é ligado, a corrente é de 150 m A, de modo que uma tensão de 0 V pode ser gerada neste momento. A tensão de circuito aberto é <35 V. | |
entrada |
Fechar calculadora cumulativa de fechamento isolado de fora. (Nota: não isolado de pulso e alarme) Isolamento no volume analógico, volume de pulso / sinal de alarme e terra, a tensão de isolamento é DC 500V. | |
configuração |
A configuração é armazenada em uma memória não volátil (geralmente disponível por 10 anos). Os valores predefinidos pelo próprio usuário podem ser alterados. | |
auto diagnóstico | O conversor pode confirmar que o hardware está normal e pode fazer o diagnóstico de falhas, como uma falha no acionamento da bobina, etc. | |
Configuração da taxa de fluxo | Faixa de medição de vazão equivalente à porcentagem de vazão máxima (12 m/s), que pode ser alterada. | |
intercambiabilidade |
O conversor está totalmente disponível de forma intercambiável com os sensores MFD de vários calibres. O conversor pode ser configurado em campo. A substituição do conversor não afeta as características do sistema. |
|
Selo da caixa de contorno | M 20 * 1,5 Manga de vedação. Pode ser descrita nos requisitos especiais do usuário. | |
tempo constante | Todos são programáveis de 1 segundo a 120 segundos. | |
Exibe a direção |
Direção de exibição de um tipo de corpo: sob a seleção de um medidor de vazão eletromagnético integrado, a direção exibida pelo conversor não é facilmente observada devido à direção da tubulação, que pode ser satisfeita escolhendo a direção de exibição (ou seja, horizontal ou vertical) |
|
classificação anti-risco | Exdmib II CT6 | |
exposição | Configuração completa: as unidades de engenharia são opcionais, como taxa de vazão, unidade de vazão, todas as saídas, etc. | |
Detecção de controle de tráfego aéreo: assegure a exibição de "0" durante o controle de tráfego aéreo. | ||
Intercambialidade: O conversor/sensor é intercambiável sem comprometer o desempenho. | ||
Autodiagnóstico: Certifique-se de que o conversor e o sensor funcionam corretamente. | ||
Modo de teste: Várias funções de saída e exibição podem ser testadas mesmo sem o sensor estar conectado. |
Medidor de vazão eletromagnético tipo pasta Características de design
