NYCZ500 Medidor de nível magnetostrictivo de tipo de cabo para medição de níveis de vários líquidos com alcance de 25 m

Medidor de Nível Magnetostritivo Tipo Cabo NYCZ500 para Medição de Nível de Vários Líquidos com Faixa de 25m

Medidor de Nível Magnetostritivo Tipo Cabo NYCZ500 Princípio de Funcionamento

O produto é composto principalmente por uma haste de medição, uma câmara eletrônica e uma esfera flutuante sem contato, montada na haste de medição. Um fio magnetostritivo (fio de onda) é instalado na haste de medição. A haste de medição é feita de tubo de aço inoxidável não magnético, que protege muito bem o fio de onda.

Quando o medidor de nível de líquido magnetostritivo está funcionando, o gerador de pulso na câmara eletrônica emite um pulso de partida. Quando este pulso de partida é transmitido no fio de onda, ele gera um campo magnético rotativo que se move na direção do fio de onda. Quando este campo magnético encontra o campo magnético permanente na esfera flutuante, ele gera um efeito de estiramento magnetostritivo, fazendo com que o fio de onda se torça e gere uma onda mecânica de velocidade constante. Esta onda mecânica se propaga em duas direções. A onda mecânica que atinge o final da haste de medição é absorvida pelo amortecedor. A onda mecânica transmitida de volta para a câmara eletrônica é detectada pelo mecanismo de captação de energia instalado na câmara eletrônica e convertida em um pulso de corrente correspondente. O mecanismo de captação de energia calcula a diferença de tempo entre os dois pulsos para medir com precisão a altura do nível de líquido medido.

Medidor de Nível Magnetostritivo Tipo Cabo NYCZ500 Características de Design

◎ Maior aplicabilidade, com múltiplas formas de sonda, múltiplas formas de conexão de processo e múltiplos materiais de produção, que podem ser personalizados;

◎ Forte confiabilidade: Como o medidor de nível de líquido magnetostritivo adota o princípio da onda, não há peças móveis mecânicas, portanto, não há atrito e desgaste. Todo o conversor é encapsulado em um tubo de aço inoxidável, que não tem contato com o meio de medição. O sensor funciona de forma confiável e tem uma longa vida útil.

◎ Boa segurança: O medidor de nível de líquido magnetostritivo tem alto desempenho à prova de explosão, é intrinsecamente seguro e seguro de usar, e é especialmente adequado para a medição de matérias-primas químicas e líquidos inflamáveis. Não é necessário abrir a tampa do tanque durante a medição para evitar a insegurança da medição manual.

Medidor de Nível Magnetostritivo Tipo Cabo NYCZ500 Parâmetros Técnicos

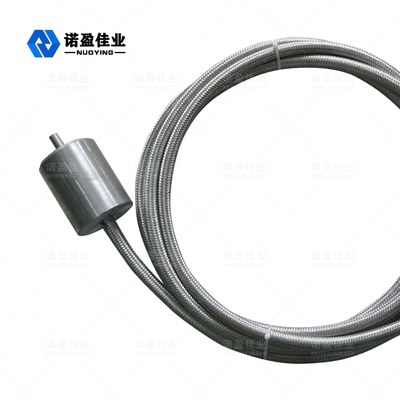

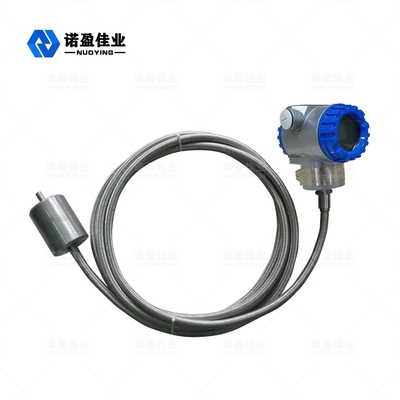

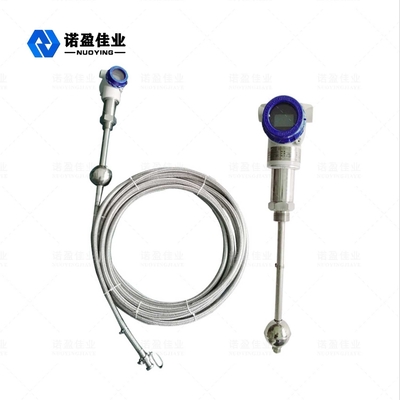

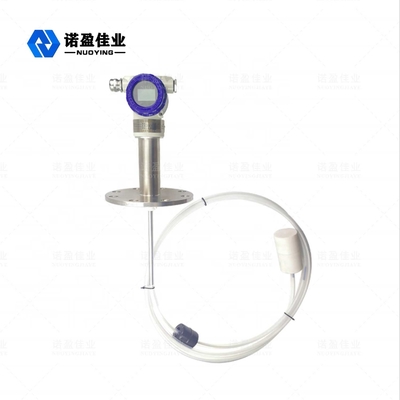

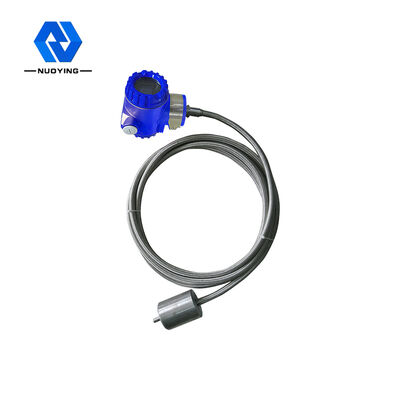

Medidor de Nível Magnetostritivo Tipo Cabo NYCZ500 Imagens Relacionadas
