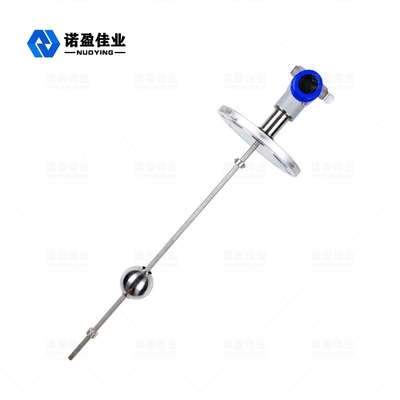

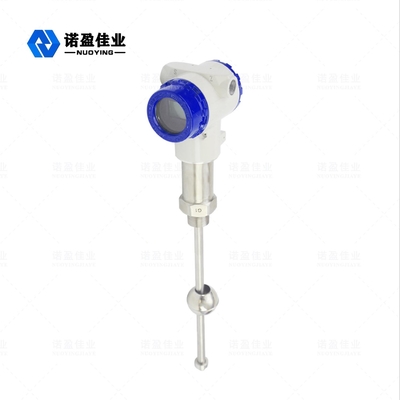

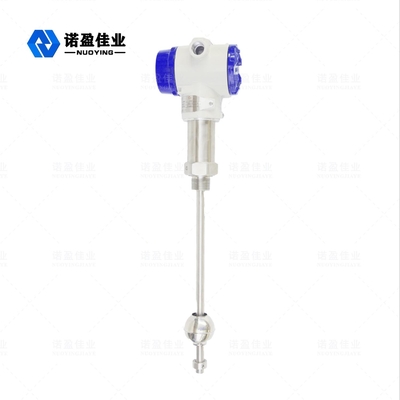

NYCZ500 Medidor de Nível Magnetostrictive 24VDC Transmissor de Nível de Água de Aço Inoxidável de Alta Precisão Feito na China

NYCZ500 Medidor de Nível Magnetostrictive 24VDC Transmissor de Nível de Água de Aço Inoxidável de Alta Precisão Feito na China

Nome da marca:	NUOYING
Número do modelo:	NYCZ500
MOQ:	1 PC
preço:	$538~$1200/pc
Condições de pagamento:	T/T
Capacidade de abastecimento:	1000 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Xi'an, Shaanxi, China

Certificação:

CE, ATEX, SIL

Faixa:

Fonte de energia:

24VDC (2 fios, 4 fios), 220VAC

Temperatura do processo:

-40~+200℃

Classe de Proteção:

IP65, IP67, IP68 (facultativo)

Grau à prova de explosão:

Exia II CT6, Exia IICT6 Gb

Tipo Atenna:

Rod Atenna

Materiais de Atenna:

304, 316 (facultativo)

Modelo:

NYCZ500

Detalhes da embalagem:

Cartão, 40 cm × 30 cm × 30 cm

Habilidade da fonte:

1000 pcs por mês

Descrição do produto

Medidor de Nível Magnetostritivo NYCZ500 24VDC Transmissor de Nível de Água de Aço Inoxidável de Alta Precisão Fabricado na China

Medidor de Nível Magnetostritivo NYCZ500 Princípio de Funcionamento

O produto é composto principalmente por uma haste de medição, uma câmara eletrônica e uma esfera flutuante sem contato, encaixada na haste de medição. Um fio magnetostritivo (fio de onda) é instalado na haste de medição. A haste de medição é feita de tubo de aço inoxidável não magnético, que protege muito bem o fio de onda.

Quando o medidor de nível de líquido magnetostritivo está funcionando, o gerador de pulso na câmara eletrônica emite um pulso de partida. Quando este pulso de partida é transmitido no fio de onda, ele gera um campo magnético rotativo que se move na direção do fio de onda. Quando este campo magnético encontra o campo magnético permanente na esfera flutuante, ele gera um efeito de estiramento magnetostritivo, fazendo com que o fio de onda se torça e gere uma onda mecânica de velocidade constante. Esta onda mecânica se propaga em duas direções. A onda mecânica que atinge o final da haste de medição é absorvida pelo amortecedor. A onda mecânica transmitida de volta para a câmara eletrônica é detectada pelo mecanismo de captação de energia instalado na câmara eletrônica e convertida em um pulso de corrente correspondente. O mecanismo de captação de energia calcula a diferença de tempo entre os dois pulsos para medir com precisão a altura do nível de líquido medido.

Medidor de Nível Magnetostritivo NYCZ500 Campos de Aplicação

1. Medição e controle de nível no campo industrial

2. Medição e controle de nível de tanque

3. Controle de nível de líquido em processo químico

4. Controle de nível de líquido de tanque farmacêutico

5. Controle de tanque de alimentos e bebidas

Medidor de Nível Magnetostritivo NYCZ500 Parâmetros Técnicos

Modelo	NYCZ500
Aplicação típica	Medição de nível de líquido, medição de interface líquido-líquido
Forma da antena	Tipo haste
Material da antena	304, 316L (opcional)
Faixa de medição	0～ 5m
Precisão de medição	±0.5mm
Ângulo de medição	10°
Fonte de alimentação	24VDC (2 fios, 4 fios), 220VAC
Temperatura do processo	-40～+200℃
Pressão do processo	-0.1~10.0MPa
Conexão do processo	Rosca, flange, suporte (opcional)
Saída de sinal	4...20mA/HART/RS485/Modbus
Corrente de trabalho	4...20mA
Característica de carga	Resistência máxima de carga de 600Ω para saída de corrente; resistência máxima de carga de 2mA para saída de tensão
Tempo de resposta	0.2-5ms
Nível de proteção	IP65, IP67, IP68 (opcional)
Grau à prova de explosão	ExiaⅡCT6 Ga; ExiaⅡCT6 Gb

Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos usuários.

Medidor de Nível Magnetostritivo NYCZ500 Imagens Relacionadas

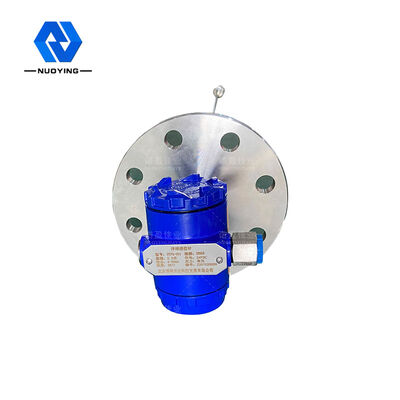

NYCZ500 Medidor de Nível Magnetostrictive 24VDC Transmissor de Nível de Água de Aço Inoxidável de Alta Precisão Feito na China 0

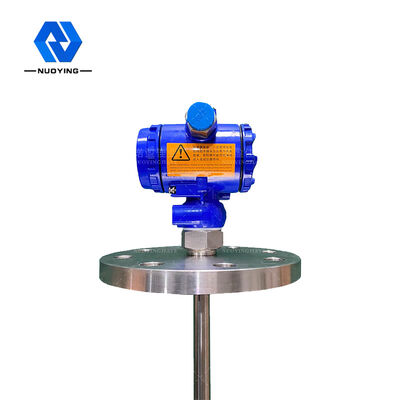

NYCZ500 Medidor de Nível Magnetostrictive 24VDC Transmissor de Nível de Água de Aço Inoxidável de Alta Precisão Feito na China 1
