Medidor de nível magnetostrictivo NYCZ500Princípio de funcionamento

O produto é constituído principalmente por uma haste de medição, uma câmara electrónica e uma bola flutuante sem contacto, montada na haste.O fio magnetostrictivo (fio de guia de ondas) é instalado na haste de mediçãoA haste de medição é feita de tubo de aço inoxidável não magnético, que protege muito bem o fio de guia de ondas.

Quando o medidor de nível de líquido magnetostrictivo está a funcionar, o gerador de pulsos na câmara electrónica emite um pulso de partida.Gera um campo magnético giratório movendo-se na direcção do fio de guia de ondasQuando este campo magnético encontra o campo magnético permanente na bola de flutuação, gera um efeito de alongamento magnetostrictive,causando a torção do fio de guia de ondas e gerando uma onda mecânica de velocidade constanteEsta onda mecânica propaga-se em duas direcções. A onda mecânica que chega à extremidade da haste de medição é absorvida pelo amortecedor.A onda mecânica transmitida de volta para a câmara electrónica é detectada pelo mecanismo de captação de energia instalado na câmara electrónica e convertida no pulso de corrente correspondenteO mecanismo de captação de energia calcula a diferença de tempo entre os dois pulsos para medir com precisão a altura do nível do líquido medido.

Medidor de nível magnetostrictivo NYCZ500 Características do projeto

1. Ampla aplicabilidade: uma variedade de formas de sonda, uma variedade de formas de conexão de processo, uma variedade de materiais de produção, pode ser design personalizado;

2Confiabilidade: dado que o medidor de níveis magnetostrictivo adota o princípio do guia de ondas, não há nenhuma parte mecânica em movimento, não há atrito nem desgaste.Todo o conversor está encerrado num tubo de aço inoxidável, e o meio de medição sem contacto, trabalho confiável dos sensores, longa vida útil.

3. Alta precisão: uma vez que o medidor de nível magnetostrictivo funciona com pulso de guia de ondas, o deslocamento medido é determinado medindo o tempo do pulso inicial e do pulso final,Assim, a precisão de medição é alta e a resolução é melhor que 0.01% FS, que é difícil de alcançar com outros sensores.

Medidor de nível magnetostrictivo NYCZ500Parâmetros técnicos

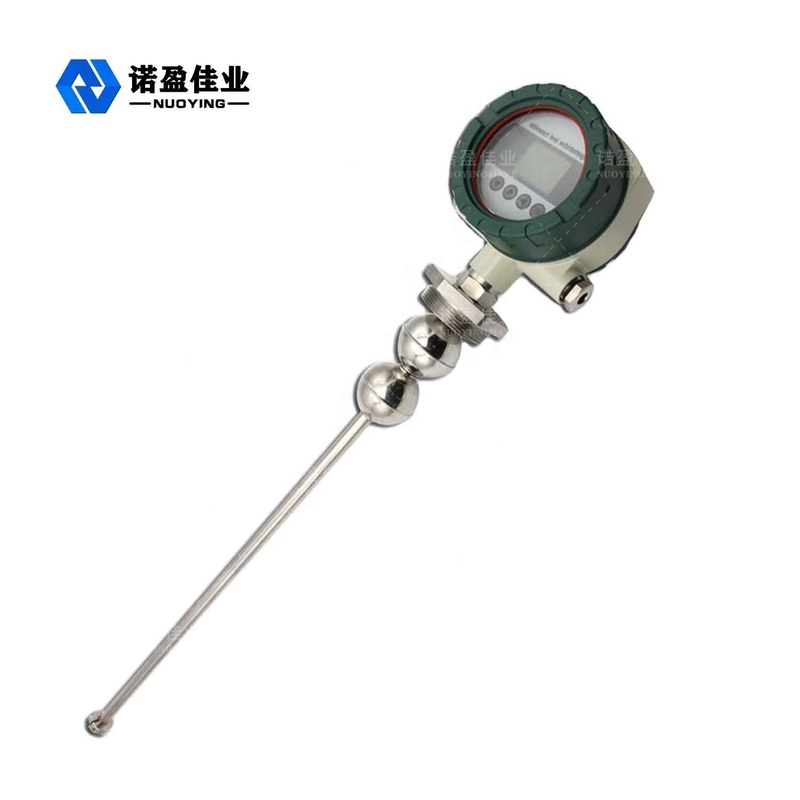

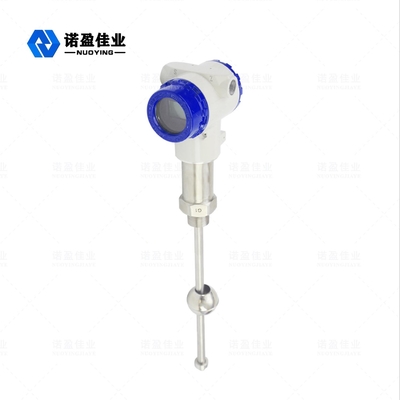

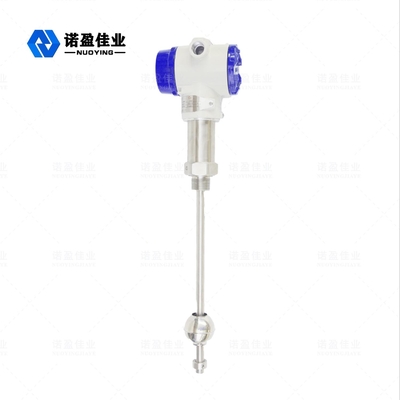

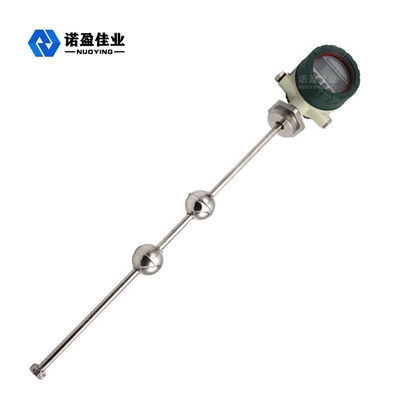

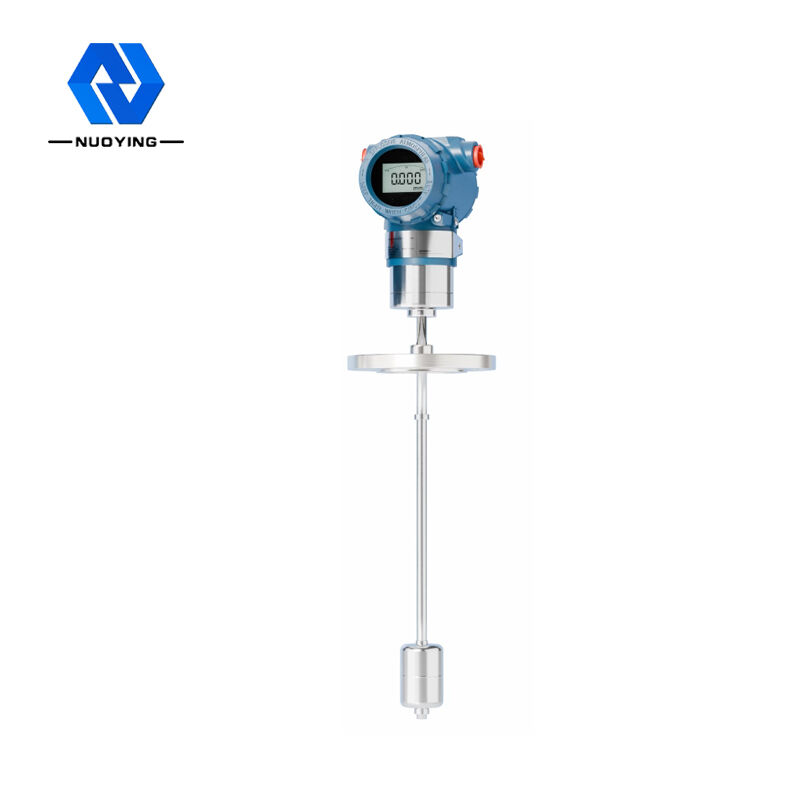

Medidor de nível magnetostrictivo NYCZ500 Imagens relacionadas
