Medidor de nível de admissão de radiofrequência NYSP-M20 para poço profundo com sonda de cabo flexível 304 e alcance muito grande

Medidor de nível de admissão de radiofrequência NYSP-M20 para poço profundo com sonda de cabo flexível 304 e alcance muito grande

Nome da marca:	NUOYING
Número do modelo:	NYSP-M20
MOQ:	1 por cento
preço:	$330~$558/pc
Condições de pagamento:	T/T
Capacidade de abastecimento:	1000 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Xi'an, Shaanxi, China

Certificação:

CE, ATEX, SIL

Faixa:

3m, 20m, personalizado

Fonte de energia:

24Vcc

Temperatura do processo:

-40~+150℃

Classe de Proteção:

Resistência à explosão IP67

Pressão do processo:

-0,1 a 1,6 MPa

Conexão de processo:

Instalação de flange com fio BSPT de 3/4" (padrão) (opcional)

Tipo de sonda:

Cabos macios 304 (facultativo)

Aplicação típica:

Poços profundos

Detalhes da embalagem:

Cartão, 40 cm × 30 cm × 30 cm

Habilidade da fonte:

1000 pcs por mês

Descrição do produto

NYSP-M20 Medidor de Nível de Admissância por Radiofrequência para Poço Profundo com Cabo Flexível Sonda 304 e Faixa Muito Grande

NYSP-M20 RadiofrequênciaMedidor de Nível de Admissância Princípio de Funcionamento

A tecnologia de medição de condutividade por RF é uma tecnologia de medição de nível com vantagens únicas. Embora o conceito seja semelhante à técnica geral de medição de capacitância, a técnica de condutividade por RF incorpora um circuito de blindagem de acionamento e um circuito chopper na unidade eletrônica, de modo que a impedância e a resistência da capacitância possam ser medidas separadamente. A impedância e a reatância de qualquer pendente são calculadas pelas leis da física para serem iguais em magnitude, de modo que o efeito do pendente possa ser medido e eliminado da saída total por deslocamento de fase do circuito oscilador.

A sonda do medidor de nível de líquido por condutividade de radiofrequência é instalada no tanque de armazenamento, e a mudança do sinal de radiofrequência causada pela mudança do nível do líquido é obtida através da sonda. A extremidade de Acionamento-Blindagem da sonda impede que a corrente de RF forme um loop através do material pendente, garantindo a precisão da medição.

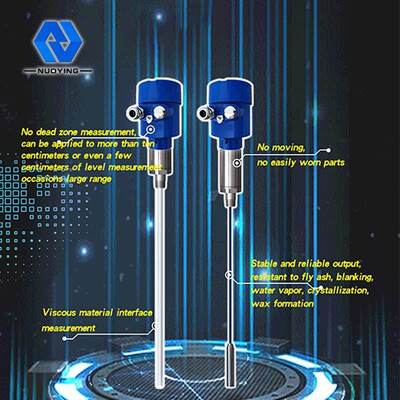

Medidor de Nível de Admissância por Radiofrequência NYSP-M20 Características de Design

1. Faixa máxima de medição de até centenas de metros

2. Uma grande vantagem na medição de interface de materiais viscosos

3. Saída estável e confiável, resistente à influência de cinzas volantes, descarregamento, vapor d'água, cristalização e enceramento

4. Livre de manutenção: sem peças móveis ou de fácil desgaste, sem necessidade de limpeza, manutenção e depuração frequentes

Medidor de Nível de Admissância por Radiofrequência NYSP-M20 Parâmetros Técnicos

Modelo do Produto	NYSP-M20
Aplicação Típica	Poços profundos
Tipo de Sonda	Cabo macio 304 (opcional)
Faixa de Medição	3m, 20m, personalizado
Fonte de Alimentação	24VDC
Temperatura do Meio	-40~+150℃
Conexão de Processo	Rosca BSPT 3/4" (padrão) flange montagem (opcional)
Pressão do Processo	-0.1~1.6MPa
Classe de Proteção	IP67 à prova de explosão
Grau de Proteção contra Explosão	Exia II CT6 (opcional)
Saída de Sinal	4...20mA/HART/RS485/Modbus...
Interface Elétrica	M20*1.5, ½"NPT

Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos usuários.

Medidor de Nível de Admissância por Radiofrequência NYSP-M20ter Imagens Relacionadas

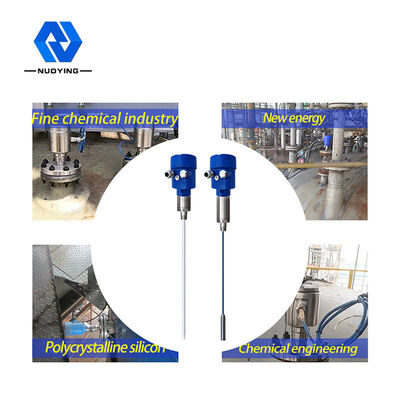

Medidor de nível de admissão de radiofrequência NYSP-M20 para poço profundo com sonda de cabo flexível 304 e alcance muito grande 0

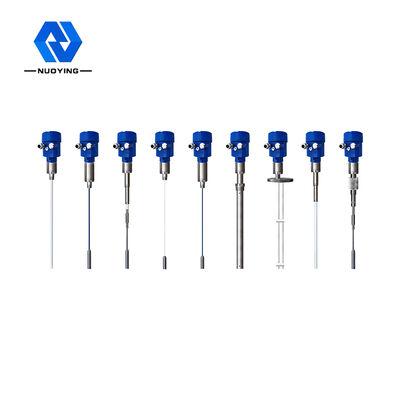

Medidor de nível de admissão de radiofrequência NYSP-M20 para poço profundo com sonda de cabo flexível 304 e alcance muito grande 1
