tipo sensor nivelado da admissão do transmissor 13-35vDC do nível da admissão de 120m RF

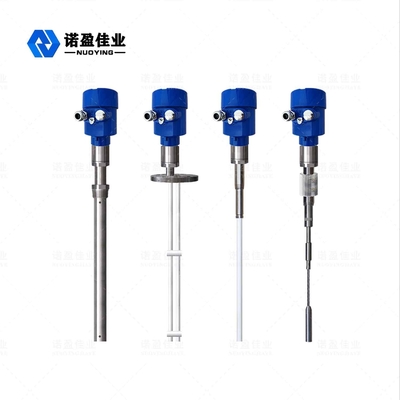

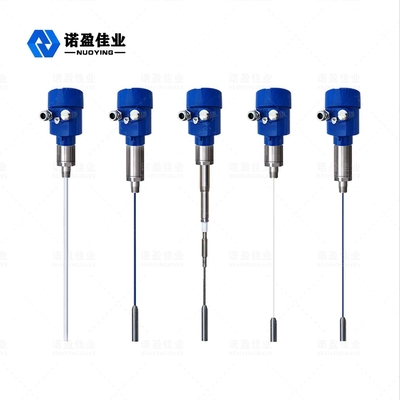

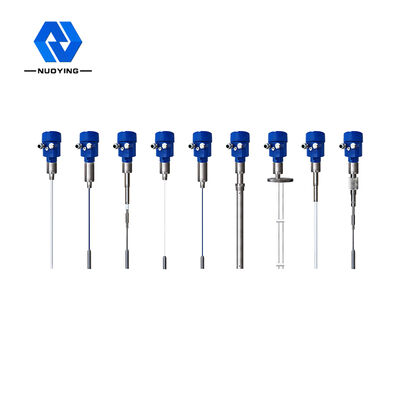

Medidor de nível de admissão NYSP-Z Rf

O medidor de nível de admitância RF NYSP-Z é um produto de medição de nível contínuo baseado no princípio de admitância de radiofrequência.O produto tem as vantagens de alta estabilidade, alta sensibilidade e ampla aplicação.Comparado com o medidor de nível capacitivo tradicional, o design modularizado pode realizar a configuração do instrumento de forma sucinta e conveniente.Uma vez que a configuração esteja concluída, ele pode ser usado normalmente e livre de manutenção por toda a vida.Permite que os usuários compreendam intuitivamente o funcionamento do equipamento e lidem com problemas em tempo hábil, tão seguro e confiável em campos industriais complexos.

Nível de Admissão Rf MetroParâmetro técnico

※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!

Rf Admissão Nível MetroOperativo Princípio

A tecnologia de medição de admitância de radiofrequência é um tipo de tecnologia de medição de nível de material com vantagens únicas.Embora o conceito de medição capacitiva seja semelhante ao da tecnologia de medição capacitiva convencional, a tecnologia de admitância de RF adiciona o circuito Driving-Shield e o circuito chopper à célula eletrônica, para que possa medir a impedância e a reatância capacitiva separadamente.Depois de passar pelas leis da física, pode-se obter que a impedância e a reatância da capacitância de qualquer material pendurado são iguais, de modo que o efeito do material pendurado pode ser medido e o deslocamento de fase do circuito oscilante é passado, o que é eliminado da saída total.
A sonda do medidor de nível de admitância de RF é instalada no tanque de armazenamento, e a mudança do sinal de RF causada pela mudança do nível do material é obtida pela sonda.A extremidade do escudo de acionamento da sonda pode impedir que a corrente de RF forme um loop através do material suspenso, o que garante a precisão da medição do instrumento.

Rf Admissão Nível MetroCaracterísticas de design

◎ O design exclusivo do circuito de proteção de condução pode melhorar a capacidade de resistir à suspensão
◎Sem medição de zona morta, pode ser aplicado a mais de dez ou até algumas ocasiões de medição de nível de cm
◎A saída do estável e confiável, cinzas volantes, blanking, vapor de água, cristalização, cera
◎Sem atividades, sem peças facilmente desgastadas, muitas vezes sem limpeza e manutenção, depuração

◎Material anti-suspensão: O design exclusivo do circuito Driving-Shield melhora a capacidade de suspensão das formigas.
◎Faixa de fonte de alimentação: área de trabalho de energia: 13-35VDC
◎AdaptabilidaderTemperatura do processo da sonda: -100 °C 〜800 °C.Nenhuma medição de zona morta, pode ser aplicada a uma dúzia de centímetros ou mesmo alguns centímetros de medição de nível de material ocasiona um grande número de distância A faixa máxima de medição pode ser de centenas de metros, até centenas de metros, A medição da interface de material viscoso é um grande vantagem do instrumento..
◎Estabilidade: Saída estável e confiável, resistência a cinzas volantes, blanking, umidade, cristalização, efeito de cera
◎Livre de manutenção: sem movimento, sem peças vestíveis, sem necessidade de limpeza regular, manutenção, comissionamento

Rf Admissão Nível MetroRequerimentos de instalação

Método de instalação padrão

• A parte de medição efetiva da sonda não pode tocar a parede do tanque.A distância da parede do tanque L é maior que 600mm.
• Quando houver forte agitação no tanque, a extremidade inferior da sonda deve ser fixada e a sonda deve ser mantida afastada do misturador para garantir a segurança
• O instrumento deve ser aterrado de forma confiável
• A sonda não pode ser instalada no bocal de enchimento (ou ranhura) e outros materiais fluem diretamente pelo local.Se isso não for possível, instale uma divisória entre a sonda e o bico de enchimento (ou ranhura).
• O espaço de instalação deve ser considerado quando a sonda de haste rígida do instrumento for instalada.A sonda do cabo deve ser endireitada após a instalação para evitar curto-circuito com a parede do tanque
• A instalação deve ser muito cuidadosa para não danificar o isolamento da sonda.A extremidade central e a camada de proteção da sonda não devem estar em contato com a interface de instalação ou a parede do recipiente e evitar o desgaste mecânico da sonda com a interface de instalação, parede do recipiente, material, etc.
• O tubo de proteção do instrumento não deve ter água estagnada, caso contrário, colocará em risco o instrumento eletrônico

Nível de Admissão Rf MetroConexões elétricas

• Cabo com certificação relevante é recomendado.
• Com cabos revestidos, a blindagem deve ser conectada ao piso do instrumento e à fonte de alimentação da sala de controle
• As dimensões do diâmetro do cabo são recomendadas entre 6~12nnn para garantir o desempenho de vedação da entrada.

Conexão do sistema

O medidor de nível de admitância de radiofrequência é um instrumento intrinsecamente seguro.Para situações perigosas, é necessário instalar uma porta de segurança autenticada no circuito de alimentação do instrumento.A conexão de porta simples ou porta dupla pode ser usada, mas o modo de conexão é diferente.
