Detalhes do produto:
|
| Aplicações: | Profundamente poço, escala de tamanho grande | Tipo de sonda: | Corda macia |
|---|---|---|---|
| Escala de medição: | 0~120m | Conexão do processo: | Parafuse a linha, flange (opcional), |
| Categoria da proteção: | Instrumento IP67 da exposição, IP67 | Temperatura de funcionamento: | -40~150℃ |
| Saída do sinal: | 4-20mA, 4-20mA/HART (dois fios/de quatro fios) | Fonte de alimentação: | (13-35) VDC |
| Realçar: | Interruptor de nível do tipo de admissão IP67,interruptor de nível do tipo de admissão 120m,sensor de nível de admissão IP67 |
||

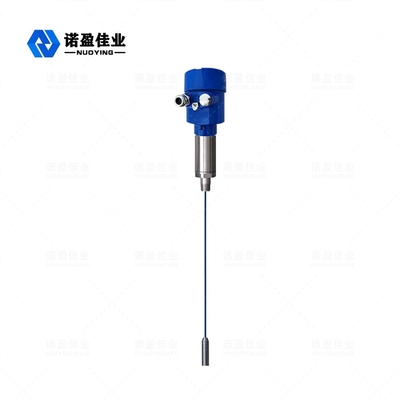

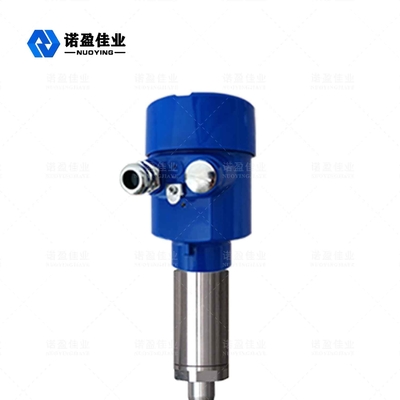

NYSP-Z20 Soft RopeRf Medidor de Nível de Admitância de Poço Profundo Transmissor de Nível de Medição de Grandes Dimensões
Medidor de nível de admissão NYSP-Z20 Rf
O medidor de nível de admitância NYSP-Z20 Rf é baseado no princípio de produtos de medição de nível de admitância de radiofrequência continuamente. O produto tem alta estabilidade, alta sensibilidade e amplas aplicações, etc. Comparado com o medidor de nível de material capacitivo tradicional, o uso de design modular , pode ser conciso e facilmente perceber o conjunto de instrumentos, uma vez definido, pode ser de uso normal e manutenção gratuita para toda a vida. bem como seguro e confiável.
Nível de Admissão Rf MetroParâmetro técnico
| Formulários | Poço profundo, faixa de tamanho grande |
| Tipo de sonda | Corda macia |
| Faixa de medição | 0~120m |
| Temperatura do processo | -40~150℃ |
| Temperatura ambiente | -40 ℃ ~ + 70 ℃ |
| Temperatura de armazenamento | -20 ℃ ~ + 65 ℃ |
| Pressão do processo | -0,1~1,6MPa |
| Fonte de energia | (13-35)vDC |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Conexão do processo | Rosca/Flange (seletivo) |
| Aula de proteção | IP67 |
| Grau à prova de explosão | ExiaⅡCT6 (seletivo) |
| Atraso: | 0 ~ 30 s ajustável |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Rf Admissão Nível MetroCaracterísticas de design
◎ O design exclusivo do circuito de proteção de condução pode melhorar a capacidade de resistir à suspensão
◎Sem medição de zona morta, pode ser aplicado a mais de dez ou até algumas ocasiões de medição de nível de cm
◎A saída do estável e confiável, cinzas volantes, blanking, vapor de água, cristalização, cera
◎Sem atividades, sem peças facilmente desgastadas, muitas vezes sem limpeza e manutenção, depuração
Rf Admissão Nível MetroRequerimentos de instalação
Instruções de instalação
(1) a sonda do medidor e a outra sonda devem ter espaço suficiente, a proposta é superior a 600mm, veja "1" e "2", "2" e "3" na imagem.
(2) deve haver espaço suficiente entre a sonda do instrumento e a porta de alimentação, e a proposta for maior que 600mm, conforme mostrado na fig.1. Caso contrário, o instrumento não funcionará corretamente.
Veja "4" na imagem.
(3) a sonda não pode alcançar o fundo do tanque. Veja a sonda "4" muito longa. Ela deve ser cortada. Caso contrário, o instrumento não funcionará corretamente.
(4) a extremidade inferior da sonda não pode entrar na faixa do cone da saída do cone. Veja "5" na figura, tal instalação, a capacidade de tensão do material neste local
Fácil de danificar a sonda ou danificar o telhado.
(5) certifique-se de que há distância suficiente entre os materiais que estão fixados nos silos e silos, e a proposta é superior a 600mm, conforme mostrado na fig.2. Está muito perto da parede, detetive
A menor oscilação da cabeça entrará em contato com o material na parede ou na parede, fazendo com que o instrumento não funcione corretamente, conforme mostrado na FIG.6.
(6) veja "6)" na imagem, a instalação lateral, também chamada de instalação do tipo vara de pescar, não recomendamos tal instalação.
FIGO.4 detalhes do fundo do tanque são os seguintes:
A sonda na figura A deve ser endireitada para evitar bater na parede.
A sonda na figura B é muito longa e deve ser truncada.Fabricante de contato de curto prazo.
