Detalhes do produto:
|
Aplicações: | Relação, sem energia, ocasiões de mistura fortes | Tipo de sonda: | Haste de isolamento dura |
---|---|---|---|
Escala de medição: | 0~6m | Conexão do processo: | Parafuse a linha, flange (opcional), |
Categoria da proteção: | Instrumento IP67 da exposição, IP67 | Temperatura de funcionamento: | -40~150℃ |
Saída do sinal: | 4-20mA, 4-20mA/HART (dois fios/de quatro fios) | Fonte de alimentação: | (13-35) VDC |
Realçar: | transmissor do nível da admissão de 6m RF,Isolamento de Rod Type Level Transmitter Hard,sensor nivelado do ponto de 6m RF |

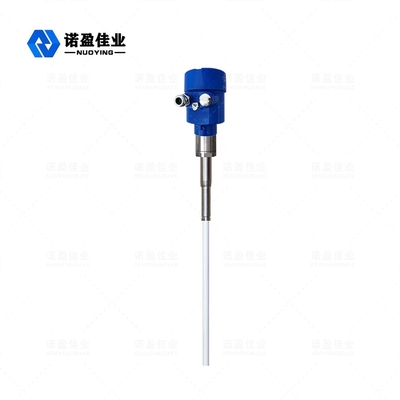

Medidor do nível da admissão de NYSP-Z23 Rf
A admissão de NYSP-Z23 Rf é uma tecnologia nova do controle nivelado desenvolvida de capacitivo, que é mais seguro, mais exato e mais extensamente aplicável. É uma elevação da tecnologia nivelada capacitiva. A admissão assim chamada do rf significa o recíproco da impedância na eletricidade, que é composta de componentes resistive, de componentes capacitivos e de componentes perceptual. O Rf é espectro de rádio de alta frequência, assim que a admissão do rf pode ser compreendida como a medida da admissão com as ondas de rádio de alta frequência. Quando o instrumento funcionar, o sensor dos formulários do instrumento um valor da admissão com a parede da perfusão e o meio medido. Quando as mudanças do nível do objeto, as mudanças do valor da admissão em conformidade. A unidade do circuito converte o valor medido da admissão na saída do sinal do nível do objeto para realizar a medida do nível do objeto.
Parâmetro técnico do medidor do nível da admissão do Rf
Aplicações | Relação, sem energia, ocasiões de mistura fortes |

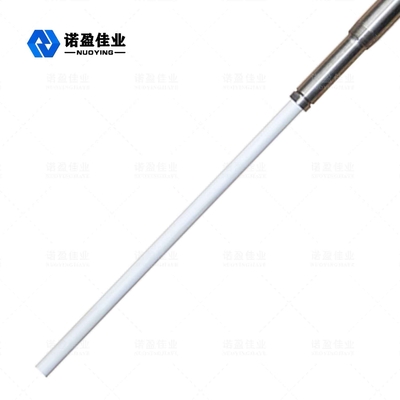

Tipo da ponta de prova | Haste de isolamento dura |
Escala de medição | 0~6m |
Temperatura do processo | -40~150℃ |
Temperatura ambiental | -40 ℃ ~ + ℃ 70 |
Temperatura de armazenamento | -20 ℃ ~ + ℃ 65 |
Pressão do processo | -0.1~2.5MPa |
Fonte de alimentação | (13-35) VDC |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Conexão do processo | Linha/flange (seletiva) |
Classe da proteção | IP67 |
Categoria à prova de explosões | ExiaCT6Ⅱ (seletivo) |
Atraso: | 0 ~ 30 s ajustáveis |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
Princípio de funcionamento do medidor do nível da admissão do Rf
Medidor material capacitivo tradicional do nível, com as pontas de prova cobertas aumentando, materiais do nível, valor do circuito da capacidade entre a ponta de prova e o médio (material condutor) ou entre a ponta de prova e os aumentos da capacidade da parede do tubo (material de isolação). Devido à mudança do desequilíbrio nivelado conduziu a uma ponte de capacidade, assim que a mudança do valor da capacidade depende da constante dielétrica do material que está sendo testado. Então completamente à detecção de sinal, à amplificação, e finalmente à saída correspondente do sinal. O medidor material capacitivo do nível, contudo, lá é algumas desvantagens, especialmente quando a ponta de prova está pendurando afetará seriamente o resultado da medida.
A tecnologia da medida da admissão da radiofrequência é tecnologia nivelada da medida tem vantagens originais. Embora com o conceito geral da tecnologia da medida da capacidade seja similar, mas a tecnologia da admissão do rf na unidade eletrônica se juntou à condução - os protetores e o circuito do desbastamento, assim podem realizar a impedância e a medida capacitiva do reactance apenas. Com o cálculo das leis de física, todo o material é igual ao tamanho do reactance capacitivo da impedância, assim que pela suspensão pode ser medido e a influência do circuito perto deslocador da oscilação, remove da saída total.
O sensor do medidor do nível da admissão do Rf instalado na carga do tanque, através da mudança nivelada da ponta de prova causou pela mudança do sinal do rf. Conduzindo - os protetores da extremidade da ponta de prova podem impedir a corrente da radiofrequência formada pendurando o laço, asseguram a precisão da medida do instrumento.
A tecnologia da admissão do Rf de resultados da medida de elevada precisão, e não é afetada pela ponta de prova que pendura, é atualmente as ocasiões as mais amplamente utilizadas um a tecnologia da medida. Da baixa temperatura ao ℃ 100 ao ℃ 800 de alta temperatura, do vácuo a 6,3 situações da pressão do MPa, de ultra shortrange à grande escala, pode a aplicação normal, e pode ser aplicada aos tipos diferentes de material.
Características de projeto do medidor do nível da admissão do Rf
◎A condução original - o projeto de circuito dos protetores pode melhorar a capacidade para resistir pendurar
◎Nenhuma medida da zona morta, pode ser aplicada a mais de dez ou mesmo algumas ocasiões da medida do nível do cm
◎A saída do estável e seguro, cinza de mosca, anulando, vapor de água, cristalização, cera
◎Nenhumas atividades, partes gastas não fáceis, frequentemente sem limpeza e manutenção, eliminação de erros
