| Nome da marca: | NUOYING |
| Número do modelo: | N.O.D. |
| MOQ: | 1 por cento |
| preço: | $315~$358/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 peças por mês |

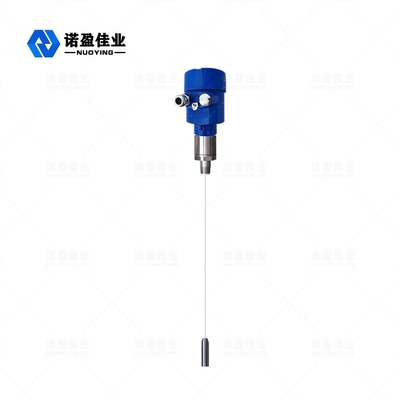

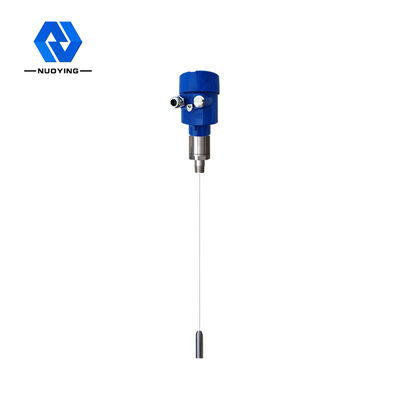

NYSP-Z19 Transmissor de nível de admissão de RF de radiofrequência para líquidos condutores com sonda PTFE com cabo mole isolado
NYSP-Z19 Transmissor de nível de admissão de RFPrincípio de funcionamento
A tecnologia de medição da condutividade de RF é uma tecnologia de medição de nível com vantagens únicas.A técnica de condutividade de RF incorpora um circuito de escudo do condutor e um circuito de chopper na unidade eletrônica, de modo que a impedância e a resistência de capacitância podem ser medidas separadamente. A impedância e a reatância de qualquer pingente são calculadas pelas leis da física para serem iguais em magnitude,Assim, o efeito do pingente pode ser medido e eliminado da saída total por mudança de fase do circuito do oscilador.
A sonda do medidor de nível de líquido de condutividade de radiofrequência é instalada no reservatório de armazenamento.e a alteração do sinal de radiofrequência causada pela alteração do nível do líquido é obtida através da sondaA extremidade do escudo de condução da sonda impede que a corrente de RF forme um circuito através do material suspenso, garantindo a precisão da medição.
NYSP-Z19 Transmissor de nível de admissão de RF Características do projeto

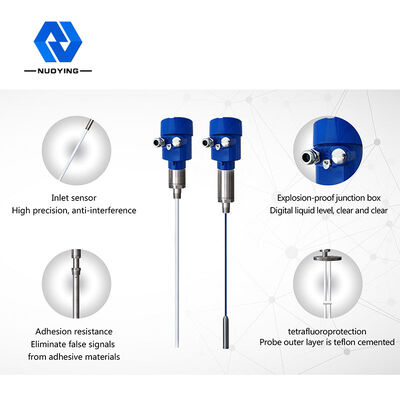

1. Desenho exclusivo de circuito de condução-escudo para melhorar a capacidade anti-pendurar
2Intervalo de funcionamento da fonte de alimentação: 13~35V DC
3Temperatura de processo da sonda: -100 °C a 800 °C

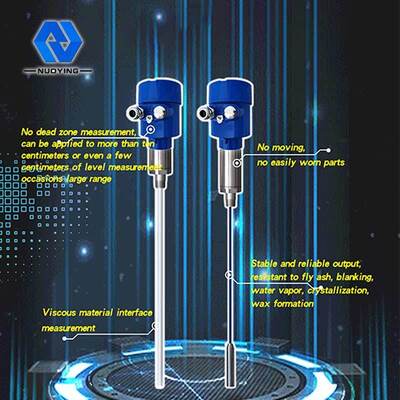

4Não há medição de zona morta (pode ser aplicada mesmo a alguns centímetros dematerialocasiões de medição do nível)
NYSP-Z19 Transmissor de nível de admissão de RFParâmetros técnicos
| Modelo de produto | N.O.D. |
| Aplicação típica |
Fluidos/interfaces condutores |

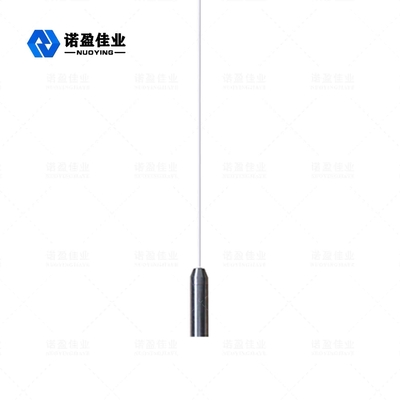

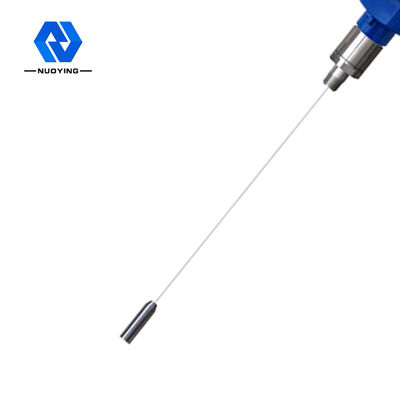

| Tipo de sonda | Cabos macios isolados de PTFE (facultativo) |
| Faixa de medição | 3m, 20m |
| Fornecimento de energia | 24VDC |
| Temperatura média | -40°C a +150°C |
| Conexão de processo |
Flanca de linha BSPT de 3/4" (padrão)Instalação (facultativo) |
| Pressão de processo | -0,1 a 4,0 MPa |
| Classe de protecção | Resistência à explosão IP67 |
| Grau à prova de explosão | Exia II CT6 (facultativo) |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Interface elétrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos utilizadores.

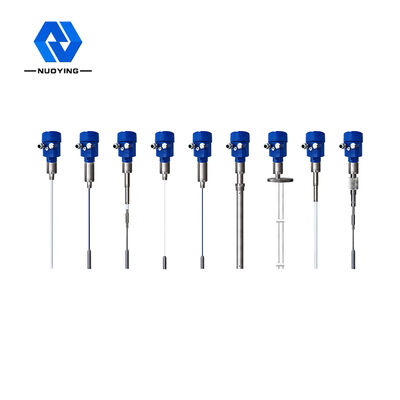

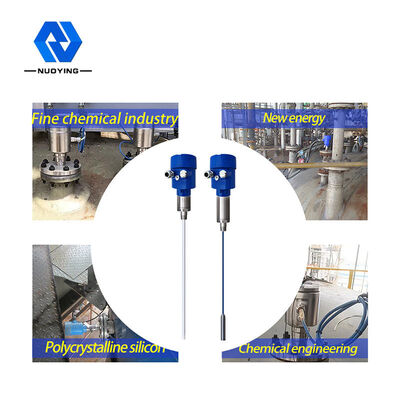

Nível de admissão de RF NYSP-Z19Transmissor Imagens relacionadas
