Transmissor de nível de admissão RF de radiofrequência NYSP-M19 para líquidos condutores com sonda de PTFE de cabo macio isolado

Transmissor de nível de admissão RF de radiofrequência NYSP-M19 para líquidos condutores com sonda de PTFE de cabo macio isolado

Nome da marca:	NUOYING
Número do modelo:	NYSP-M19
MOQ:	1 por cento
preço:	$315~$358/pc
Condições de pagamento:	T/T
Capacidade de abastecimento:	1000 peças por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Xi'an, Shaanxi, China

Certificação:

CE, ATEX, SIL

Faixa:

3m, 20m

Fonte de energia:

24Vcc

Temperatura do processo:

-40~+150℃

Classe de Proteção:

Resistência à explosão IP67

Pressão do processo:

-0.1 ~ 4,0mpa

Conexão de processo:

Instalação de flange com fio BSPT de 3/4" (padrão) (opcional)

Tipo de sonda:

Cabos macios isolados de PTFE (facultativo)

Aplicação típica:

Fluidos/interfaces condutores

Detalhes da embalagem:

Cartão, 40 cm × 30 cm × 30 cm

Habilidade da fonte:

1000 peças por mês

Descrição do produto

NYSP-M19 Transmissor de Nível de Admissância RF para Líquidos Condutivos com Sonda de Cabo Flexível Isolado em PTFE

NYSP-M19 Transmissor de Nível de Admissância RFPrincípio de Funcionamento

A tecnologia de medição de condutividade RF é uma tecnologia de medição de nível com vantagens únicas. Embora o conceito seja semelhante à técnica geral de medição de capacitância, a técnica de condutividade RF incorpora um circuito de blindagem de acionamento e um circuito chopper na unidade eletrônica, de modo que a impedância e a resistência da capacitância possam ser medidas separadamente. A impedância e a reatância de qualquer material pendente são calculadas pelas leis da física para serem iguais em magnitude, de modo que o efeito do material pendente possa ser medido e eliminado da saída total pelo deslocamento de fase do circuito oscilador.

A sonda do medidor de nível de líquido por condutividade de radiofrequência é instalada no tanque de armazenamento, e a mudança do sinal de radiofrequência causada pela mudança do nível do líquido é obtida através da sonda. A extremidade de Acionamento-Blindagem da sonda impede que a corrente de RF forme um loop através do material pendente, garantindo a precisão da medição.

NYSP-M19 Transmissor de Nível de Admissância RF Características de Design

1. Design exclusivo de circuito de Acionamento-Blindagem para melhorar a capacidade anti-aderência

2. Faixa de trabalho da fonte de alimentação: 13~35V DC

3. Temperatura do processo da sonda: -100 ℃~800 ℃

4. Medição sem zona morta (pode ser aplicada a ocasiões de medição de nível de apenas alguns centímetros dematerialocasiões de medição de nível)

NYSP-M19 Transmissor de Nível de Admissância RFParâmetros Técnicos

Modelo do Produto	NYSP-M19
Aplicação Típica	Líquidos/interfaces condutivos
Tipo de sonda	Cabo flexível isolado em PTFE (opcional)
Faixa de medição	3m, 20m
Fonte de alimentação	24VDC
Temperatura do meio	-40~+150℃
Conexão de processo	Rosca BSPT de 3/4" (padrão) montagem em flange (opcional)Pressão do processo
-0.1~4.0MPa	Classe de proteção
IP67 à prova de explosão	Grau de proteção contra explosão
Exia II CT6 (opcional)	Saída de sinal
4...20mA/HART/RS485/Modbus...	Interface elétrica
M20*1.5, ½" NPT	Observação: Os produtos podem ser personalizados de acordo com os requisitos específicos dos usuários.

NYSP-M19 Nível de Admissância RF

TransmissorImagens Relacionadas

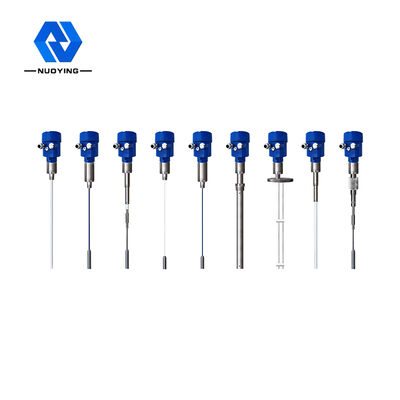

Transmissor de nível de admissão RF de radiofrequência NYSP-M19 para líquidos condutores com sonda de PTFE de cabo macio isolado 0

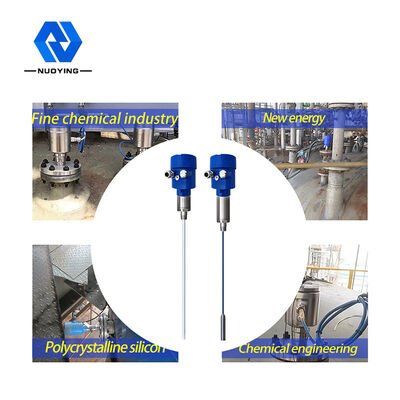

Transmissor de nível de admissão RF de radiofrequência NYSP-M19 para líquidos condutores com sonda de PTFE de cabo macio isolado 1
