Transmissor de nível de admissão RF de alta qualidade NYSP-M16 4-20mA para medição de nível de líquidos condutores e viscosos

Transmissor de Nível de Admissância RF NYSP-M16 4-20mA de Alta Qualidade para Medição de Nível de Líquidos Condutivos e Viscosos

Transmissor de Nível de Admissância RF NYSP-M16 Descrição do Produto

O medidor de nível de admissância RF é um produto de medição de nível contínuo baseado no princípio da admissância de radiofrequência. O produto tem as vantagens de alta estabilidade, alta sensibilidade e ampla aplicação. Comparado com o medidor de nível capacitivo tradicional, o design modularizado pode realizar a configuração do instrumento de forma sucinta e conveniente. Uma vez concluída a configuração, ele pode ser usado normalmente e ser livre de manutenção por toda a vida. Permite que os usuários entendam intuitivamente a operação do equipamento e lidem com problemas em tempo hábil, sendo seguro e confiável em campos industriais complexos.

Transmissor de Nível de Admissância RF NYSP-M16Princípio de Funcionamento

A tecnologia de medição de condutividade RF é uma tecnologia de medição de nível com vantagens únicas. Embora o conceito seja semelhante à técnica geral de medição de capacitância, a técnica de condutividade RF incorpora um circuito de blindagem do driver e um circuito chopper na unidade eletrônica, de modo que a impedância e a resistência da capacitância possam ser medidas separadamente. A impedância e a reatância de qualquer pendente são calculadas pelas leis da física para serem iguais em magnitude, de modo que o efeito do pendente possa ser medido e eliminado da saída total pelo deslocamento de fase do circuito oscilador.

A sonda do medidor de nível de líquido por condutividade de radiofrequência é instalada no tanque de armazenamento, e a mudança do sinal de radiofrequência causada pela mudança do nível do líquido é obtida através da sonda. A extremidade de Blindagem do Driver da sonda impede que a corrente de RF forme um loop através do material pendente, garantindo a precisão da medição.

Transmissor de Nível de Admissância RF NYSP-M16Parâmetros Técnicos

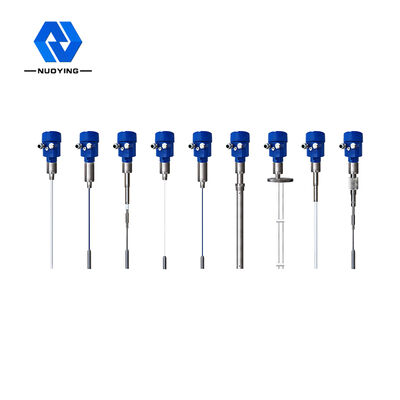

Transmissor de Nível de Admissância RF NYSP-M16 Imagens Relacionadas
