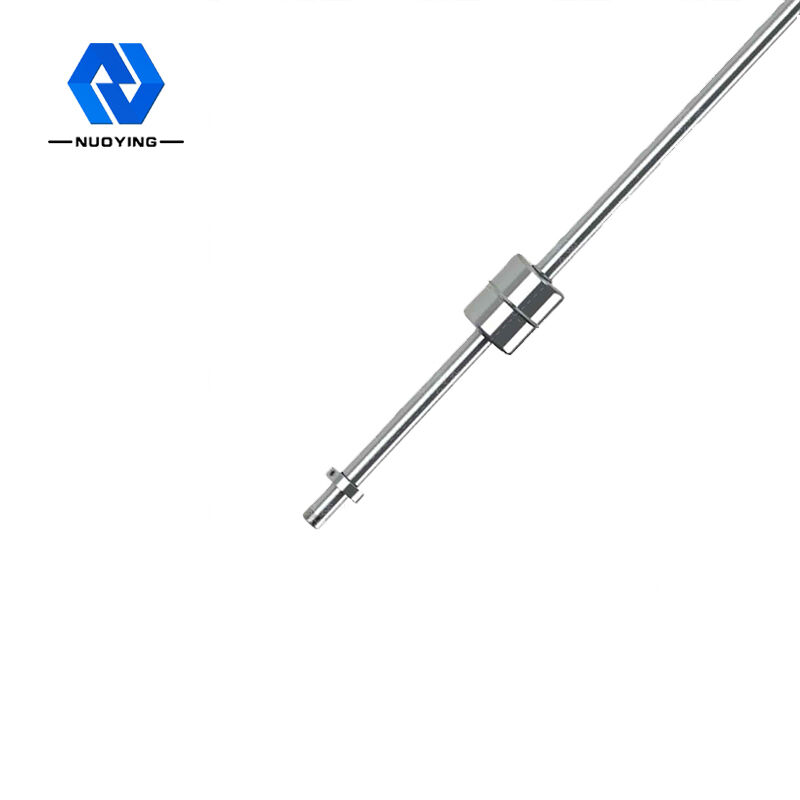

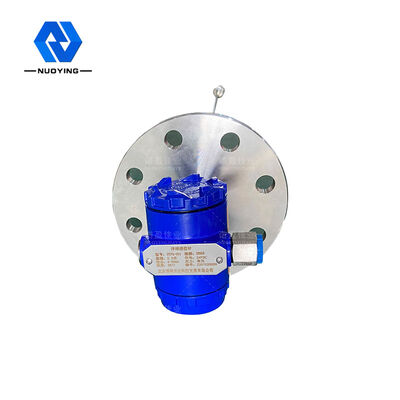

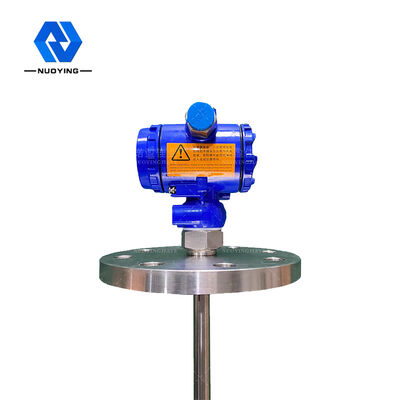

Comprimento feito sob encomenda petroquímico da ponta de prova do transmissor nivelado magnetostrictive alto da estabilidade

Comprimento feito sob encomenda petroquímico da ponta de prova do transmissor nivelado magnetostrictive alto da estabilidade

Nome da marca:	NUOYING
Número do modelo:	NYCZ500
MOQ:	1 PCS
preço:	$199to $1131/pcs
Condições de pagamento:	T/T
Capacidade de abastecimento:	1000 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Xi'an, Shaanxi, China

Certificação:

CE, SIL, ATEX

Nota:

Industrial

Garantia:

12 meses

Suporte personalizado:

OEM, ODM

Marca:

NUOYING

Aplicativos:

Medição do nível líquido

Medindo precisão:

0,05%~ 0,1%Fs

Fonte de energia:

24VDC ((duas linhas, quatro linhas), 220VAC

Conexão de processo:

Fios, flanges, suportes (facultativo)

Temperatura do processo:

-40~+200℃

Pressão do processo:

-0,1 a 10,0 MPa

Saída de sinal:

4 ... 20mA/Hart/RS485/Modbus ...

Faixa de medição:

0-50~5000 mm (tipo de cabo: 25 m)

Detalhes da embalagem:

40*30*30CM

Habilidade da fonte:

1000 pcs por mês

Descrição do produto

Promoção Imperdível Transmissor de Nível Magnetostritivo de Alta Precisão Fácil de Instalar e Manter para Líquidos

NuoyingNYCZ500Medidor de Nível de Líquido Magnetostritivo Visão Geral

Parâmetros do Produto

Aplicação Típica	Medição de nível de líquido
Material da Antena	304, 316L (opcional)
Faixa de medição	0-50~5000mm (tipo cabo: 25m)
Fonte de alimentação	24VDC (Duas linhas, quatro linhas)
Temperatura do meio	-40~+200℃
Pressão do processo	-0.1~2.0MPa
Conexão do processo	Rosca, Flange, Suporte (opcional)
Saída de sinal	4...20mA/HART/RS485/Modbus...

Descrição do Produto

Princípio de Funcionamento do Medidor de Nível de Líquido Magnetostritivo NYCZ500

O princípio de funcionamento do medidor de nível magnetostritivo é mostrado na figura. O produto é composto principalmente por uma haste de medição, um compartimento eletrônico e uma boia sem contato na haste de medição. A haste de medição é equipada com um fio magnetostritivo (fio guia de onda), e a haste é feita de um tubo de aço inoxidável não magnético, que protege muito bem o fio guia de onda. Quando o medidor de nível magnetostritivo funciona, o gerador de pulso no compartimento eletrônico envia um pulso de partida. Quando este
pulso de partida é transmitido no fio guia de onda, ele gera um campo magnético rotativo que avança na direção do fio guia de onda. Esta onda mecânica se propaga em duas direções, a onda mecânica que atinge o final da haste de medição é absorvida pelo amortecedor, a onda mecânica que viaja de volta na direção do compartimento eletrônico é detectada pelo mecanismo de captação de energia instalado no compartimento eletrônico e convertida em um pulso de corrente correspondente, e o mecanismo de captação de energia
calcula a diferença de tempo entre os dois pulsos para medir com precisão a altura do nível de líquido medido.

Recurso de Design do Medidor de Nível de Líquido Magnetostritivo NYCZ500

1. Maior aplicabilidade, uma variedade de formas de sonda, uma variedade de formas de conexão de processo, uma variedade de materiais de produção, pode ser projetado sob medida;
2. Confiabilidade: Como o medidor de nível magnetostritivo adota o princípio do guia de onda, não há peças móveis mecânicas, portanto, não há atrito, nem desgaste. Todo o conversor é encapsulado em um tubo de aço inoxidável, e o meio de medição é sem contato, o sensor funciona de forma confiável, longa vida útil.
3. Alta precisão: Como o medidor de nível magnetostritivo funciona com pulso de guia de onda, o deslocamento medido é determinado medindo o tempo do pulso de partida e do pulso final, portanto, a precisão da medição é alta e a resolução é melhor que 0,01% FS, o que é difícil de alcançar com outros sensores.
4. Boa segurança: O medidor de nível magnetostritivo tem alto desempenho à prova de explosão, intrinsecamente seguro, seguro de usar, especialmente adequado para a medição de materiais químicos e líquidos inflamáveis. Não é necessário abrir a tampa do tanque ao medir, evitando a insegurança da medição manual.
5. O medidor de nível magnetostritivo é fácil de instalar e simples de manter: O medidor de nível magnetostritivo é geralmente instalado através do orifício existente na parte superior do tanque, especialmente adequado para a instalação de tanques de armazenamento subterrâneos e tanques em operação, e não pode afetar a produção normal durante o processo de instalação.

Campo de Aplicação do Medidor de Nível de Líquido Magnetostritivo NYCZ500

1. Medição e controle de nível no campo industrial
2. Medição e controle de nível de tanque
3. Controle de nível de líquido em processo químico
4. Controle de nível de líquido em tanque farmacêutico
5. Controle de tanque de alimentos e bebidas
6. Monitoramento de nível de água em barragens
7. Tratamento de água potável e esgoto
8. Medição e controle de interface óleo-água
9. Sistema de gerenciamento de medição de posto de gasolina
10. Outras medições e controles de nível de líquido...
