Instalação de pinças sanitárias Medidor de nível de admitância por radiofrequência tipo haste

Instalação de pinças sanitárias Medidor de nível de admitância por radiofrequência tipo haste

Nome da marca:	NUOYING
Número do modelo:	NYSP-M
MOQ:	1 PCS
preço:	$219 to $529/pcs
Condições de pagamento:	T/T
Capacidade de abastecimento:	1000 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Xi'an, Shaanxi, China

Certificação:

CE, SIL, ATEX

Nota:

Industrial

Garantia:

12 meses

Suporte personalizado:

OEM, ODM

Marca:

NUOYING

Aplicativos:

Líquido de baixa constante dielétrica

Medindo precisão:

0,05%~ 0,1%Fs

Fonte de energia:

24Vcc

Conexão de processo:

1 "Fio BSPT ((padrão), montagem de flange ((opcional)

Temperatura média:

-40~+200℃

Pressão do processo:

-0,1 a 8,0 MPa

Saída de sinal:

4 ... 20mA/Hart/RS485/Modbus ...

Grau de proteção:

IP 65, IP 67, IP 68 (opcional)

Detalhes da embalagem:

40*30*30CM

Habilidade da fonte:

1000 pcs por mês

Descrição do produto

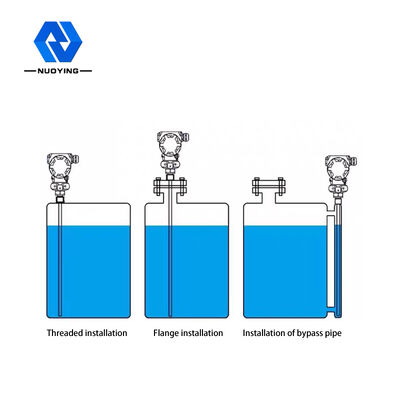

Instalação de medidor de nível tipo haste com grampos sanitários de radiofrequência por admitância

Nuoying NYSP-MMedidor de Nível por Admitância de Radiofrequência Visão Geral

Descrição do Produto

Princípio de Funcionamento do Transmissor de Nível por Admitância de RF NYSP-M

A tecnologia de medição de condutividade RF é uma tecnologia de medição de nível com vantagens únicas. Embora o conceito seja semelhante ao da tecnologia geral de medição capacitiva, a tecnologia de condutividade RF incorpora um circuito de blindagem de acionamento e um circuito picotador na unidade eletrônica, permitindo a medição separada de impedância e resistência capacitiva. A impedância e a reatância de qualquer material pendente são calculadas pelas leis da física como sendo de magnitude igual, de modo que o efeito do material pendente pode ser medido e eliminado da saída total por deslocamento de fase do circuito oscilador.
A sonda do medidor de nível por condutividade RF é instalada no tanque e a mudança no sinal de RF causada pela mudança de nível é obtida pela sonda. A extremidade de blindagem de acionamento da sonda impede que a corrente de RF forme um loop através do material pendente, garantindo a precisão da medição.
A tecnologia de medição de condutividade RF é uma tecnologia de medição de nível de líquido com vantagens únicas. Embora o conceito seja semelhante à técnica geral de medição de capacitância, a técnica de condutividade RF incorpora um circuito de blindagem de acionamento e um circuito picotador na unidade eletrônica, de modo que a impedância e a resistência da capacitância possam ser medidas separadamente. A impedância e a reatância de qualquer suspensor são calculadas de acordo com as leis da física e são de magnitude igual, de modo que o efeito do suspensor pode ser medido e removido da saída total pelo deslocamento de fase do circuito oscilador.
A sonda do medidor de nível de líquido por condutividade de radiofrequência é instalada no tanque de armazenamento, e a mudança no sinal de radiofrequência causada pela mudança no nível do líquido é obtida através da sonda. A blindagem acionada da sonda impede que a corrente de RF forme um loop através do material suspenso, garantindo medições precisas.

Recurso de Design do Transmissor de Nível por Admitância de RF NYSP-M

1. Anti-incrustação: O design exclusivo do circuito de blindagem de acionamento melhora o desempenho anti-incrustação.
2. Faixa de fonte de alimentação: faixa de operação da fonte de alimentação: 13 ~ 35VDC.
3. Adaptabilidade: Temperatura do processo da sonda: -100 °C ~ 800 °C; medição sem zona morta, pode ser usada em ocasiões de medição horizontal de mais de dez centímetros ou até alguns centímetros, com uma grande faixa de medição; a faixa máxima de medição de até centenas de metros, ou até centenas de metros; a medição de interface de material viscoso é a grande vantagem do instrumento.
4. Estabilidade: A saída é estável e confiável, e é resistente à influência de cinzas volantes, descarregamento, vapor d'água,
cristalização e enceramento.
5. Livre de manutenção: sem partes móveis, sem partes de fácil desgaste, sem necessidade de limpeza, manutenção ou comissionamento frequentes.

Campo de Aplicação do Transmissor de Nível por Admitância de RF NYSP-M

1. Alimentos: fábricas de sucos, laticínios, tanques de armazenamento de pasta de tomate, tanques de armazenamento de cervejarias, etc.
2. Farmacêuticos: tanques de armazenamento de produtos farmacêuticos médios, separadores, tanques de fermentação, etc.
3. Tratamento de água: reservatórios, fossas sépticas, tanques de tratamento de água, lagoas de decantação, poços profundos, redes de água potável, etc.
4. Outros: proteção ambiental, campos de petróleo, metalurgia, construção naval e outras indústrias.

Parâmetros do Produto

Aplicação típica	Líquido de Baixa Constante Dielétrica
Tipo de sonda	Cabo flexível isolado PTFE (opcional)
Precisão de medição	0,05%-0,1%F.S
Fonte de alimentação	24VDC (Duas linhas, quatro linhas)
Temperatura do meio	-40~+200°C
Conexão de processo	Rosca BSPT de 1" (padrão) montagem em flange (opcional)
Pressão de processo	0,1~2,0MPa
Grau à prova de explosão	Exia II CT6 (opcional)
