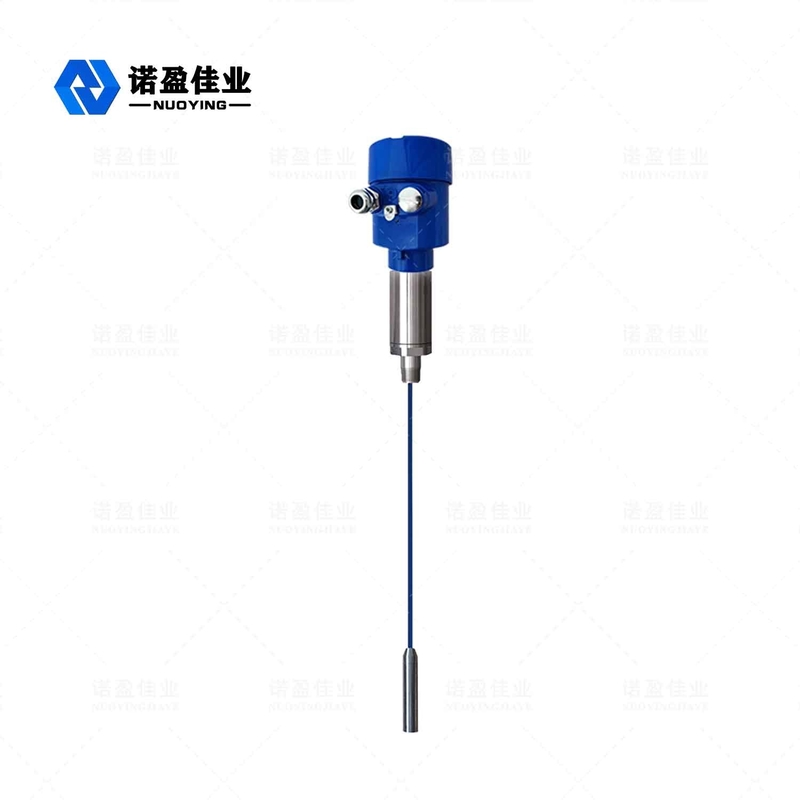

Venda a quente NUOYING NYSP-Z17 4-20mA Métro de nível de admissão de RF
Nuoying NYRD-Z17Medidor de nível de admissão de radiofrequênciasResumo
Descrição dos produtos
NYSP-Z17 Princípio de funcionamento do transmissor de nível de admissão de RF
A tecnologia de medição da condutividade de RF é uma tecnologia de medição de nível com vantagens únicas.A tecnologia de condutividade de RF incorpora um circuito de Dispositivo de Proteção e um circuito de chopper na unidade electrónica, permitindo assim a medição separada da impedância e da resistência capacitiva.Assim, o efeito do pingente pode ser medido e eliminado da saída total por mudança de fase do circuito do oscilador. A sonda do medidor de nível de condutividade de RF é instalada no tanque e a alteração do sinal de RF causada pela alteração do nível é obtida pela sonda.A extremidade do escudo de condução da sonda impede a corrente de RF de formar um loop através do material suspenso, assegurando a precisão da medição. A tecnologia de medição da condutividade de RF é uma tecnologia de medição do nível do líquido com vantagens únicas.a técnica de condutividade de RF incorpora um circuito de escudo do condutor e um circuito do helicóptero na unidade eletrônica, para que a impedância e a resistência de capacitância possam ser medidas separadamente.para que o efeito do cabide pode ser medido e removido da saída total pelo deslocamento de fase do circuito do oscilador. A sonda do medidor de nível de líquido de condutividade de radiofrequência é instalada no reservatório de armazenamento.e a alteração do sinal de radiofrequência causada pela alteração do nível do líquido é obtida através da sondaO escudo acionado da sonda impede que a corrente de RF atravesse o material suspenso, garantindo medições precisas.
NYSP-Z17 Característica de projeto do transmissor de nível de admissão de RF
1Material anti-pendimento: o design exclusivo do circuito de proteção do acionamento melhora o desempenho do material anti-pendimento. 2- Faixa de alimentação: faixa de operação da alimentação: 13 ~ 35VDC. 3Adaptabilidade: Temperatura de processo da sonda: -100 °C ~ 800 °C; sem medição de zona morta, pode ser utilizada em ocasiões de medição horizontal de mais de dez centímetros ou mesmo alguns centímetros,com um intervalo de medição grande■ a gama de medição máxima de até centenas de metros, ou mesmo centenas de metros; a medição de interface de material viscoso é a grande vantagem do instrumento. 4Estabilidade: a saída é estável e fiável, e é resistente à influência de cinzas volantes, blanqueamento, vapor de água, cristalização e depilação. 5. Sem manutenção: não se movem, não existem peças fáceis de usar, não há necessidade de limpeza frequente, manutenção, colocação em serviço.
NYSP-Z17 Campo de aplicação do transmissor de nível de admissão de RF
1Alimentos: plantas de sumo, plantas de leite, reservatórios de pasta de tomate, reservatórios de cervejaria, etc. 2- Farmacêuticos: reservatórios médios de armazenagem farmacêutica, separadores, reservatórios de fermentação, etc. 3Tratamento de águas: reservatórios, cisternas, reservatórios de tratamento de águas, lagoas de sedimentação, poços profundos, redes de água potável, etc. 4Outros: protecção do ambiente, petróleo, metalurgia, construção naval e outros sectores.
Parâmetros do produto
Aplicação típica
Líquido condutor, interface, montável dividido

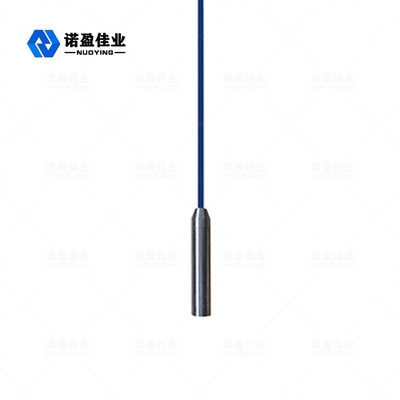

Tipo de sonda
Cabos flexíveis isolados de PTFE (facultativo)
Precisão de medição
0.05%-0.1%F.S.
Fornecimento de energia
24VDC ((Duas linhas, quatro linhas)
Temperatura média
-40~+150°C
Conexão de processo
Montante de flange de linha BSPT de 3/4" (padrão) (opcional)
