Detalhes do produto:
|
Material da antena: | 304, 316 | Aplicação típica: | líquido, medida da relação |
---|---|---|---|
Interface de Pressão do Processo: | -0,1~10,0MPa | Precisão de temperatura: | -40~+200℃ |
Modelos de produtos: | NYCZ500 | saída do sinal: | 4… 20mA/HART/RS485/Modbus |

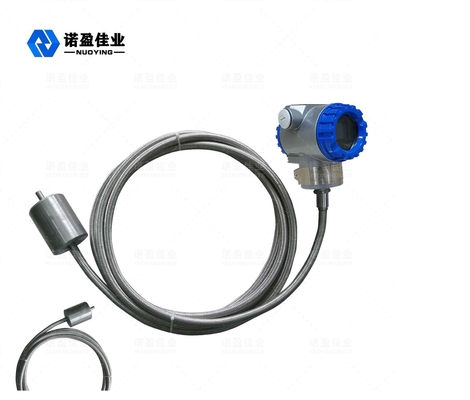

Tipo de antena: | tipo de cabo, tipo de pólo | Faixa de medição: | 0-50~5000mm (tipo de cabo: 25m) |

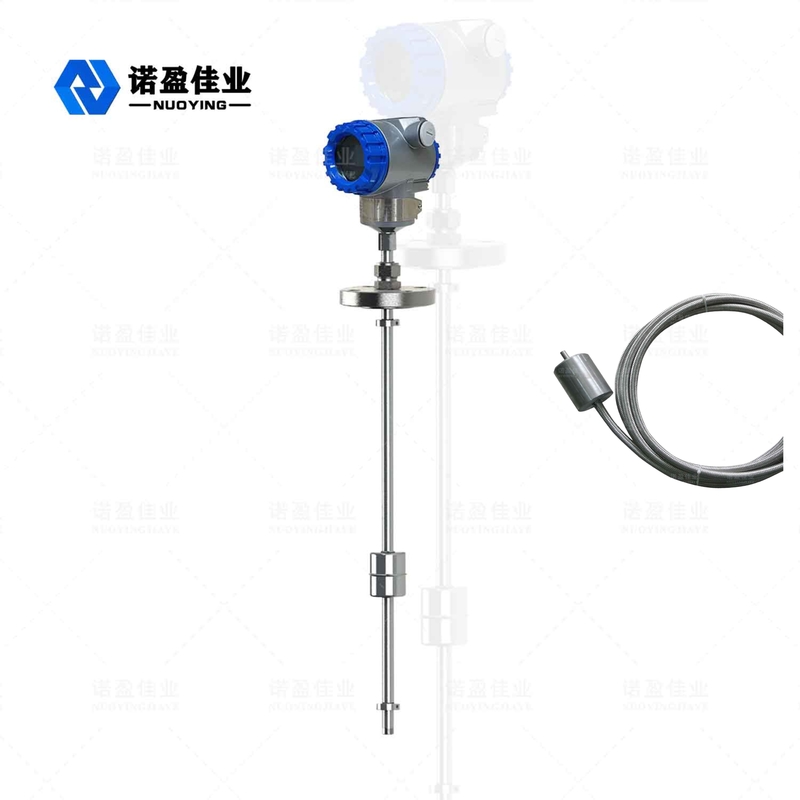

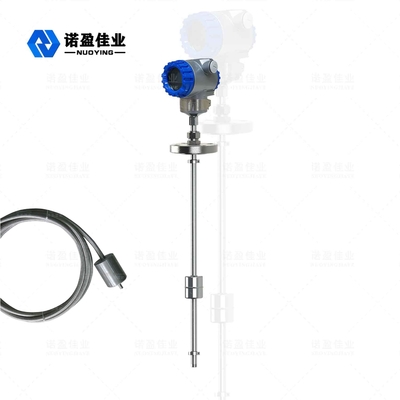

NYCZ500 Medidor de nível de líquido magnetostritivo de alta precisão e segurança
Princípio de Funcionamento do Medidor de Nível de Líquido Magnetostritivo NYCZ500

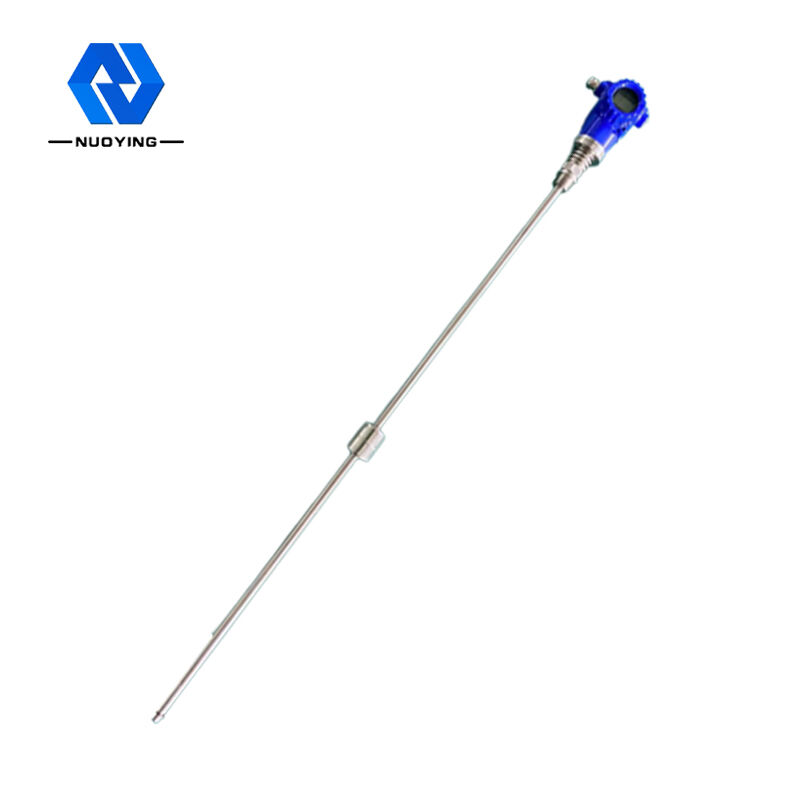

O princípio de funcionamento do medidor de nível de líquido magnetostritivo é mostrado na figura.O produto consiste principalmente em uma haste de medição, uma câmara eletrônica e uma esfera flutuante sem contato encapsulada na haste de medição.O fio magnetostrictivo (fio de guia de onda) é instalado na haste de medição.A haste de medição é feita de tubo de aço inoxidável não magnético, que protege muito bem o fio da guia de onda.
Quando o medidor de nível de líquido magnetostrictivo está funcionando, o gerador de pulso na câmara eletrônica envia um pulso inicial.Quando este pulso inicial é transmitido no fio do guia de ondas, ele gera um campo magnético rotativo que se move na direção do fio do guia de ondas.Quando este campo magnético encontra o campo magnético permanente na boia, ele gera um efeito de alongamento magnetostritivo, fazendo com que o fio do guia de ondas se torça e gere uma onda mecânica de velocidade constante.Esta onda mecânica se propaga em duas direções.A onda mecânica que atinge a extremidade da haste de medição é absorvida pelo amortecedor.A onda mecânica transmitida de volta para a câmara eletrônica é detectada pelo mecanismo de captação de energia instalado na câmara eletrônica e convertida no pulso de corrente correspondente.O mecanismo de coleta de energia calcula a diferença de tempo entre os dois pulsos para medir com precisão a altura do nível de líquido medido.
Aplicação típica | líquido, medição de interface |
Modelo do produto | NYCZ500 |
Tipo de antena | tipo de cabo, tipo de pólo |
Material da Antena | 304.316 |
Faixa de medição | 0-50~5000mm (tipo de cabo: 25m) |
Precisão de Medição | ±0,5 mm |
Fonte de energia | 24VCC (dois fios, quatro fios), 220VCA |
Saída de Sinal | 4...20mA/HART/RS485/Modbus... |
corrente de trabalho | 4...20mA |
Características de Carga | Quando a corrente característica de carga é emitida, a resistência máxima de carga é de 600Ω;Durante a saída de tensão, a resistência máxima de carga é de 2mA |
Temperatura do processo | -40~+200℃ |
Tempo de resposta | 0,2~5ms |
Pressão do Processo | -0,1~10,0MPa |
Conexão de processo | rosca, suporte, flange (opcional) |
Resolução | ±1mm |
Grau de proteção | IP65, IP67, IP68 (opcional) |
A prova de explosão Avaliar |
Exia II CT6 Ga, Exd II CT6 Gb (consulte o certificado para obter detalhes) |
Nota: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!
NYCZ500 Medidor de Nível Líquido MagnetostritivoCaracterísticas de design
◎ Aplicabilidade mais ampla, com várias formas de sonda, várias formas de conexão de processo e vários materiais de produção, que podem ser personalizados;
◎ Forte confiabilidade: como o medidor de nível de líquido magnetostrictivo adota o princípio de guia de onda, não há parte mecânica móvel, portanto, não há atrito e desgaste.Todo o conversor é fechado em um tubo de aço inoxidável, sem contato com o meio de medição.O sensor funciona de forma confiável e tem uma longa vida útil.
◎ Alta precisão: como o medidor de nível de líquido magnetostrictivo funciona com pulso de guia de onda, o deslocamento medido é determinado pela medição do tempo do pulso inicial e do pulso final durante o trabalho, portanto, a precisão da medição é alta e a resolução é melhor que 0,01% FS, que é uma precisão difícil de alcançar com outros sensores.
◎ Boa segurança: o medidor de nível de líquido magnetostritivo tem alto desempenho à prova de explosão, é intrinsecamente seguro e seguro de usar e é especialmente adequado para a medição de matérias-primas químicas e líquidos inflamáveis.Não é necessário abrir a tampa do tanque durante a medição para evitar a insegurança da medição manual.
◎O medidor de nível de líquido magnetostritivo é fácil de instalar e manter: O medidor de nível de líquido magnetostritivo é geralmente instalado através do orifício do tubo existente na parte superior do tanque, especialmente adequado para a instalação de tanques de armazenamento subterrâneos e tanques de armazenamento que foram colocados em operação e podem não afeta a produção normal durante o processo de instalação.
