Detalhes do produto:
|
Aplicação típica: | Corrosivo Líquido, pó, sólido | Modelos de produtos: | NYSP-M17 |
---|---|---|---|
Tipo de antena: | Tipo de haste dura, tipo de cabo macio | Material da antena: | PTFE, 304, 316 |
Faixa de medição: | 3m,20m | Precisão da temperatura do processo de medição: | -40~+130℃ |
saída do sinal: | 4… 20mA/HART/RS485/Modbus | Relação elétrica: | M20 × 1,5, ½ "NPT |

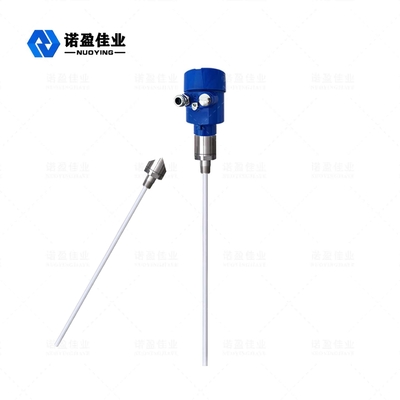

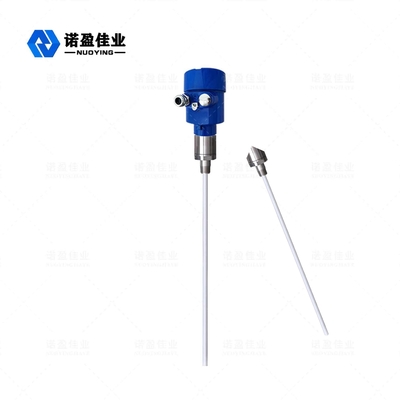

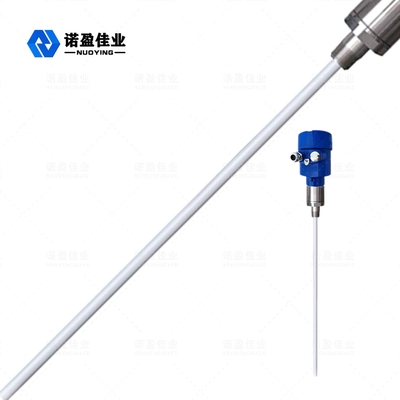

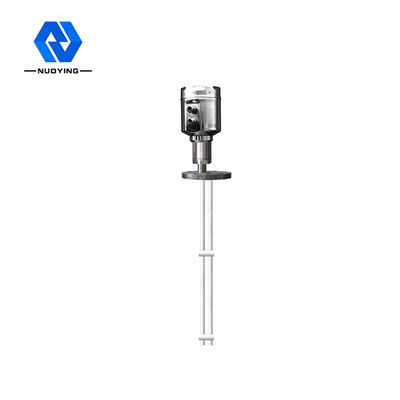

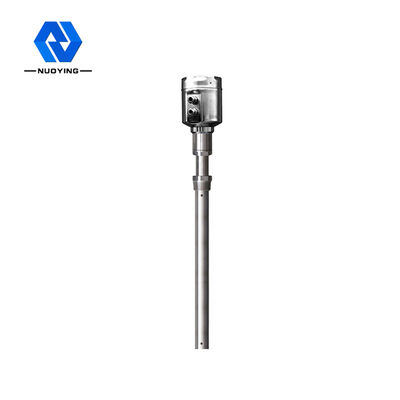

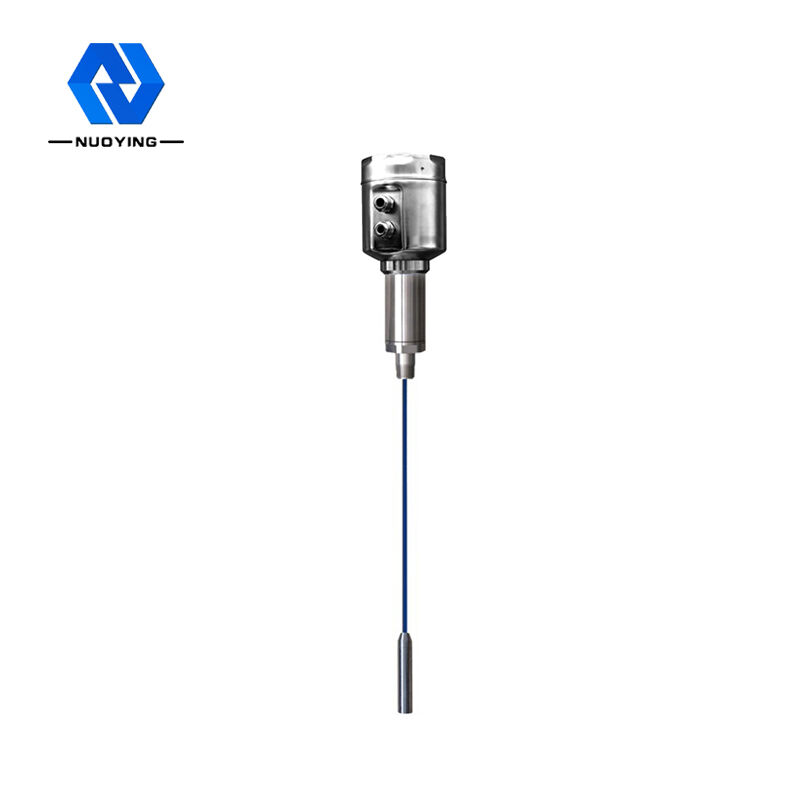

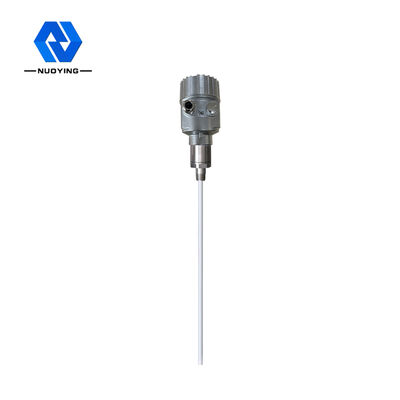

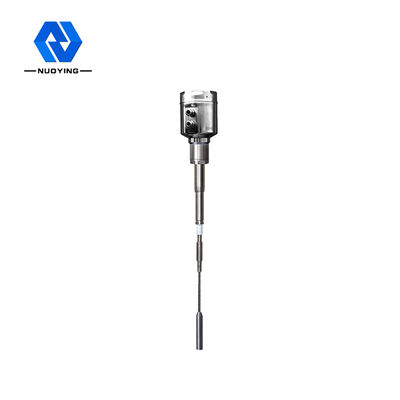

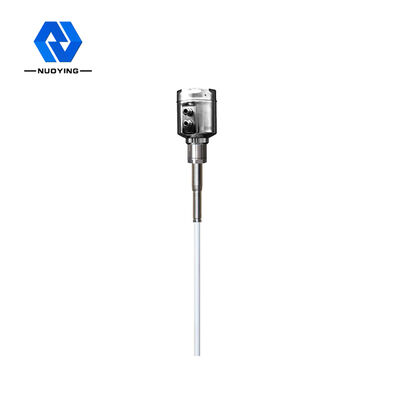

Medidor de nível de admissão de RF líquido corrosivo mensurável NYSP-M17
NYSP-M17 Princípio de Funcionamento do Medidor de Nível de Admitância de RF
O medidor de nível de admissão de RF é um tipo de produto de medição de nível contínuo baseado no princípio de admissão de RF.O produto tem as vantagens de alta estabilidade, alta sensibilidade e ampla aplicação.Comparado com o medidor de nível de capacitância tradicional, adota um design modular, que pode configurar o instrumento de forma fácil e conveniente.Após a conclusão da configuração, ele pode ser usado normalmente e não precisa de manutenção por toda a vida.Ele permite que os usuários visualizem o funcionamento do equipamento e resolvam os problemas a tempo.Também é seguro e confiável em ambientes industriais complexos.
A tecnologia de medição de condutividade de RF é uma tecnologia de medição de nível com vantagens exclusivas.Embora o conceito seja muito semelhante à tecnologia geral de medição de capacitância, a tecnologia de condutividade de RF adiciona um circuito blindado de acionamento e um circuito chopper à unidade eletrônica, permitindo assim a medição independente de impedância e resistência capacitiva.De acordo com o cálculo das leis físicas, a impedância e a resistência capacitiva de qualquer suspensão são iguais, de modo que o efeito causado pela suspensão pode ser medido e eliminado da saída total pelo deslocamento de fase do circuito de oscilação.
A sonda do medidor de nível de condutividade de RF é instalada no tanque e a mudança do sinal de RF causada pela mudança de nível é obtida através da sonda.A proteção de acionamento da sonda evita que a corrente de RF forme um loop através do material suspenso, garantindo a precisão da medição do instrumento.
Aplicação típica |
Corrosivo Líquido, pó, sólido |
Modelos de produtos |
NYSP-M17 |
Tipo de antena | Cabo flexível, haste dura |
Material da Antena | PTFE, 304, 316 |
Faixa de medição | 3m, 20m (centenas de metros podem ser medidos para poços profundos, personalizados) |
Precisão de Medição | 0,05%~0,1%F.S |
Fonte de energia | 24VCC |
Saída de Sinal | 4...20mA/HART/RS485/Modbus... |
Temperatura do processo | -40~+130℃ |
Pressão do Processo | -0,1~1,6MPa,-0,1~4,0MPa,-0,1~6,3MPa |
Conexão de processo | Rosca, flange (opcional) |
Interface Elétrica | M20 × 1,5, ½ "NPT |
Grau de proteção | IP65, IP67, IP68 (opcional) |
Grau à Prova de Explosão | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (consulte o certificado para obter detalhes) |
Nota: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!
NYSP-M17 Recursos de design do medidor de nível de admissão de RF
O design exclusivo do circuito de blindagem da unidade de material anti-suspensão melhora a capacidade de evitar o material suspenso.
Faixa de alimentação.13~35VCC
Temperatura de processo de sonda adaptável.- 100 ℃~800 ℃
Nenhuma medição de ângulo morto, pode ser aplicada a uma dúzia de centímetros ou mesmo a alguns centímetros de medição de nível
A faixa máxima de medição pode atingir centenas de metros ou até centenas de metros
A medição de interface de materiais viscosos é a maior vantagem do instrumento
Saída estável e confiável, resistente a cinzas volantes, espaços em branco, vapor d'água, cristalização e depósitos de cera
Sem manutenção, sem peças móveis, sem peças fáceis de usar, sem limpeza regular, manutenção e comissionamento
