Detalhes do produto:
|
Aplicação típica: | Líquido, poeira, contínua | Modelos de produtos: | NYSP-M16 |
---|---|---|---|
Tipo de antena: | Tipo de haste dura, tipo de cabo macio | Material da antena: | PTFE, 304, 316 |
Faixa de medição: | 3m,20m | Precisão de Medição: | 0,05%~0,1% F. S |
saída do sinal: | 4… 20mA/HART/RS485/Modbus | Relação elétrica: | M20 × 1,5, ½ "NPT |

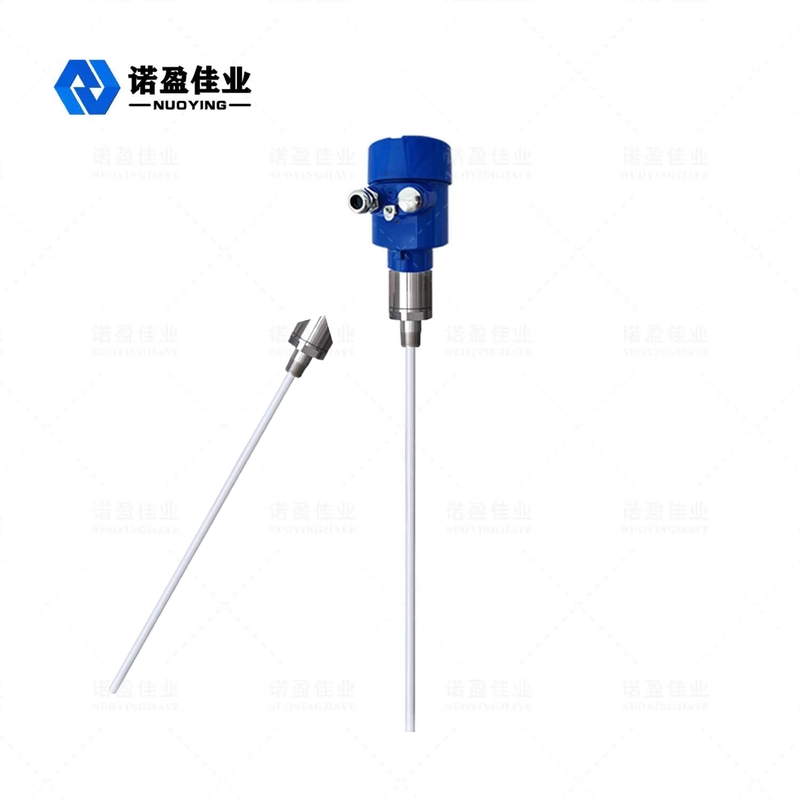

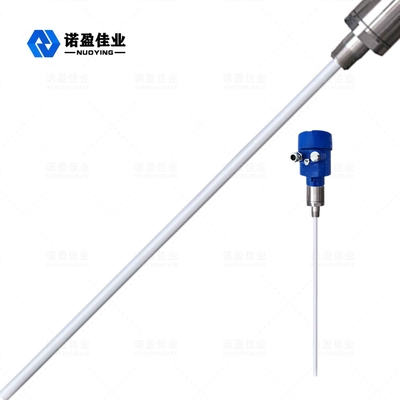

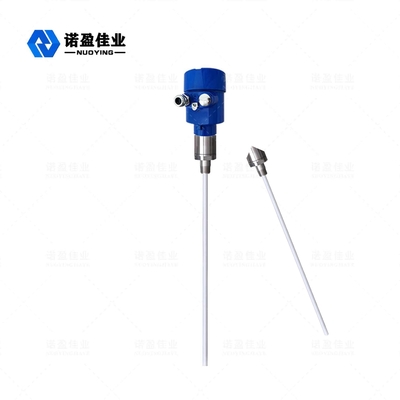

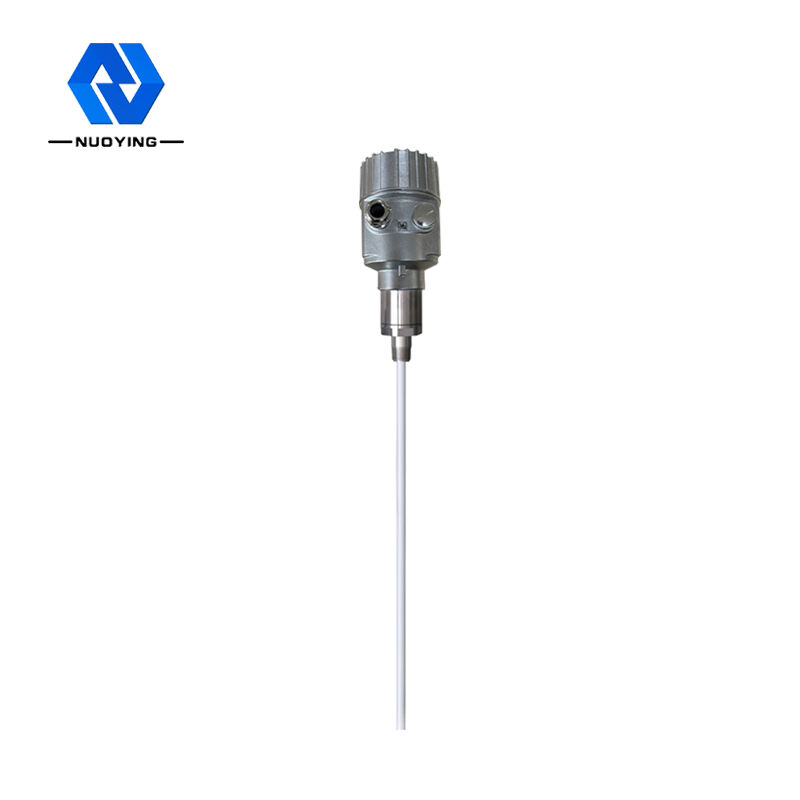

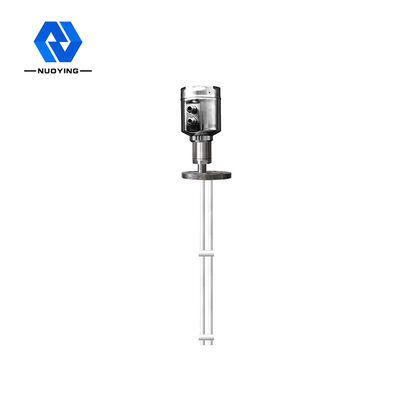

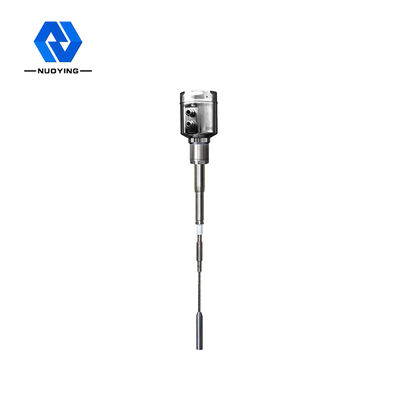

NYSP-M16 Medidor de nível de admissão de RF estável e confiável com capacidade anti-pendura
NYSP-M16 Princípio de Funcionamento do Medidor de Nível de Admitância de RF
O medidor de nível de admitância de RF é um produto de medição de nível contínuo baseado no princípio de admitância de RF.O produto tem as vantagens de alta estabilidade, alta sensibilidade e ampla aplicação.Comparado com o medidor de nível capacitivo tradicional, o design modular pode ser usado para configurar o instrumento de forma simples e conveniente.Depois de concluída a configuração, ela pode ser usada normalmente e livre de manutenção por toda a vida.Ele permite que os usuários entendam intuitivamente a operação do equipamento e lidem com problemas em tempo hábil.Também é seguro e confiável em ocasiões industriais complexas.
A tecnologia de medição de admitância de RF é uma tecnologia de medição de nível de material com vantagens exclusivas.Embora o conceito seja muito semelhante ao da tecnologia de medição capacitiva geral, a tecnologia de admitância de RF adiciona o circuito Driving Shield e o circuito chopper à unidade eletrônica, para que ela possa realizar medições independentes de impedância e reatância capacitiva.De acordo com o cálculo das leis físicas, a impedância e a reatância capacitiva de qualquer material suspenso são iguais, de modo que a influência causada pelo material suspenso pode ser medida e eliminada da saída total através da mudança de fase do circuito oscilante.
A sonda do medidor de nível de admitância de RF é instalada no tanque de armazenamento e a alteração do sinal de RF causada pela alteração do nível do material é obtida através da sonda.A extremidade do escudo de condução da sonda pode impedir que a corrente de RF forme um loop através do material suspenso, garantindo a precisão da medição do instrumento.
Aplicação típica |
Líquido, Poeira, Sólido |
Modelos de produtos |
NYSP-M16 |

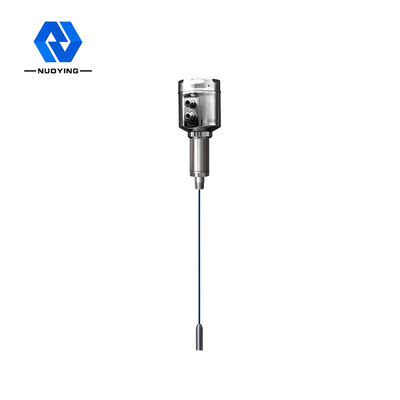

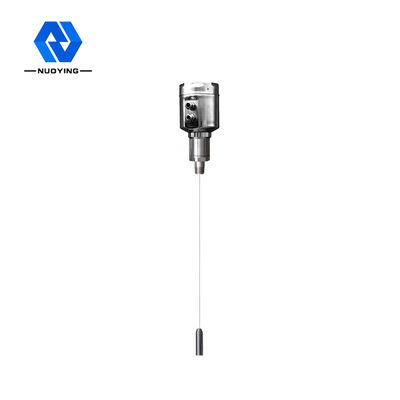

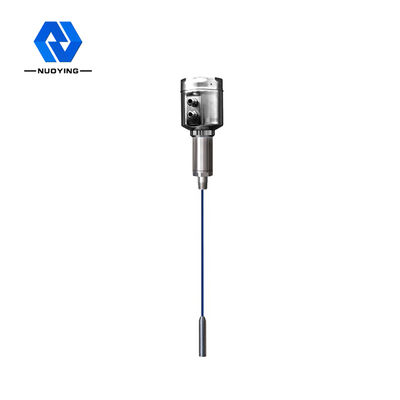

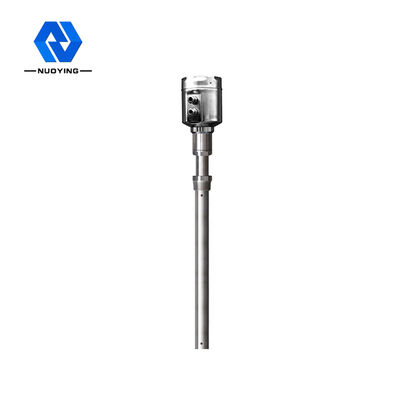

Tipo de antena | Cabo flexível, haste dura |
Material da Antena | PTFE, 304, 316 |
Faixa de medição | 3m, 20m (centenas de metros podem ser medidos para poços profundos, que podem ser personalizados) |
Precisão de Medição | 0,05%~0,1%F.S |
Fonte de energia | 24VCC |
Saída de Sinal | 4...20mA/HART/RS485/Modbus... |
Temperatura do processo | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
Pressão do Processo | -0,1~1,6MPa,-0,1~4,0MPa,-0,1~6,3MPa |
Conexão de processo | Rosca, flange (opcional) |
Interface Elétrica | M20 × 1,5, ½ "NPT |
Grau de proteção | IP65, IP67, IP68 (opcional) |
Grau à Prova de Explosão | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (consulte o certificado para obter detalhes) |
Nota: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!
NYSP-M16 Recursos de design do medidor de nível de admissão de RF
O design exclusivo do circuito Driving Shield de material anti-enforcamento melhora a capacidade do material anti-enforcamento
Faixa de alimentação: 13~35VDC
Temperatura de processo da sonda adaptativa: - 100 ℃~800 ℃
Nenhuma medição de zona morta, que pode ser aplicada à medição de nível de mais de dez centímetros ou mesmo vários centímetros
A faixa máxima de medição pode atingir centenas de metros, até centenas de metros
A medição de interface de materiais viscosos é a grande vantagem do instrumento
Saída estável e confiável, resistente a cinzas volantes, blanking, vapor d'água, cristalização e deposição de cera
Sem manutenção, sem peças móveis, sem peças facilmente desgastadas, sem limpeza regular, manutenção e depuração
