Detalhes do produto:
|
| Aplicação típica: | líquido condutor e pasta | modelo do produto: | NYLD-GD |
|---|---|---|---|
| Diâmetro nominal: | DN6mm-DN3000mm | Pressão nominal: | 0,6~4,0MPa (pressão especial pode ser personalizada) |
| Faixa de medição: | 1500:1 configuração de taxa de fluxo < 15m/s | Precisão de medição: | Configuração padrão de 0,5%, 0,3% ou 0,2% opcional |
| Formas de eletrodo: | padrão, raspador e forma substituível | Sinal de saída: | saída de frequência, alarme e pulso |

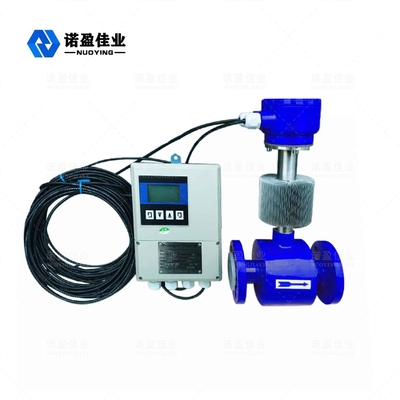

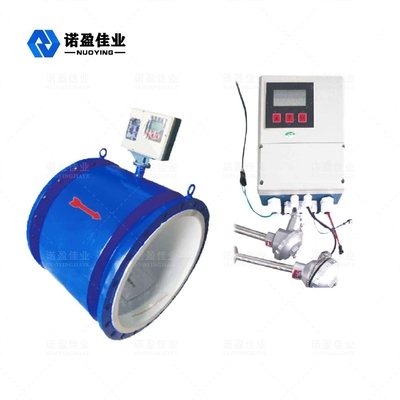

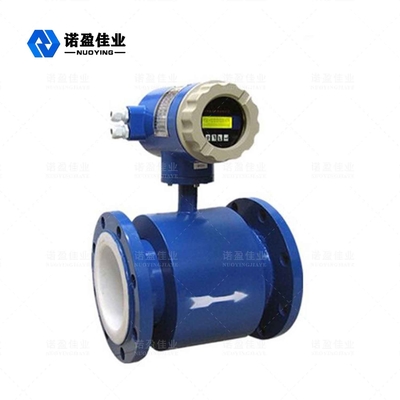

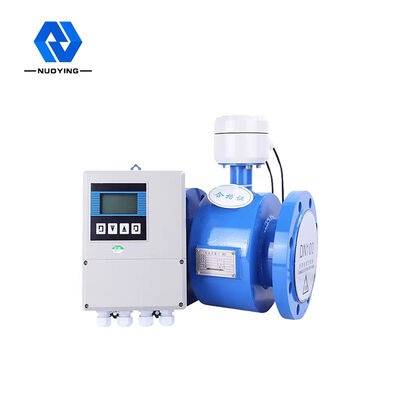

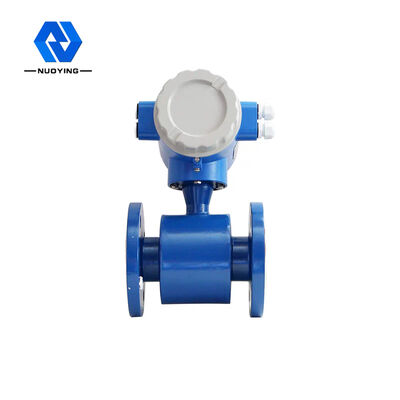

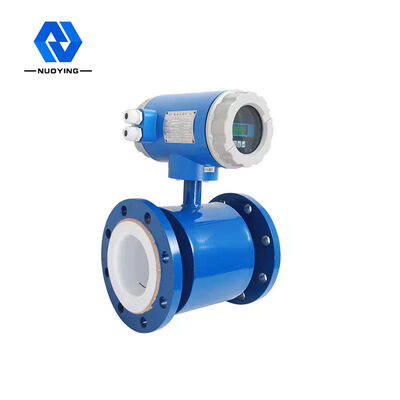

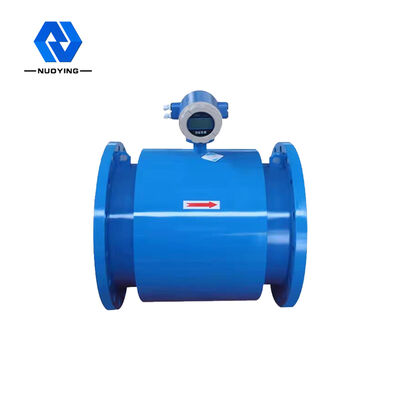

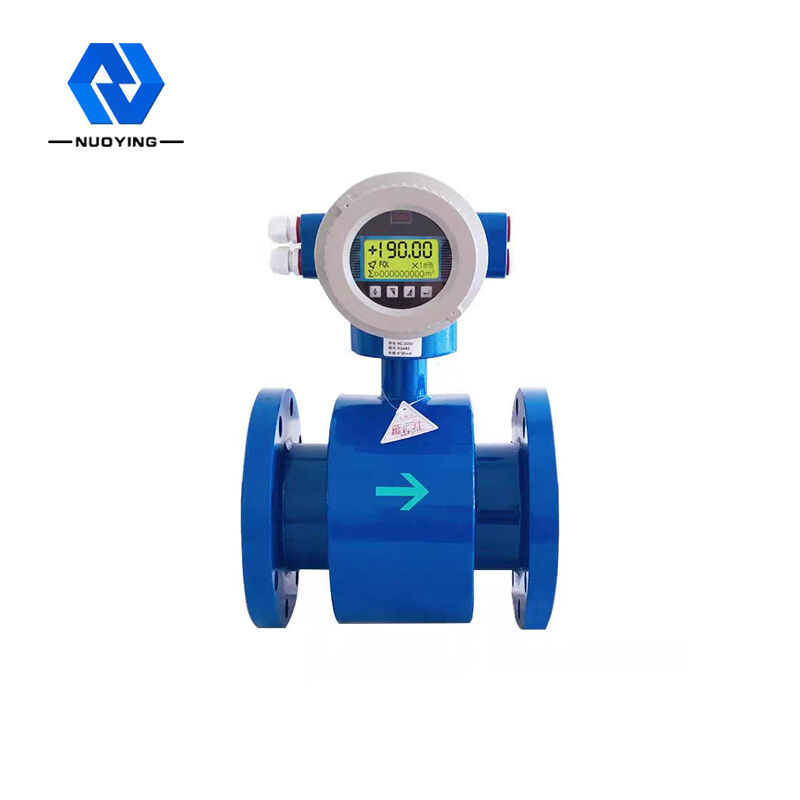

Alta precisão e confiabilidade Medidor de vazão eletromagnético Nyld Pipeline Sem peças que obstruem o fluxo
Princípio de operação do medidor de vazão eletromagnético de tubulação Nyld resistente a alta pressão
O medidor de vazão eletromagnético de encanamento é um tipo de medidor de vazão com alta precisão e confiabilidade.Ele pode medir a taxa de fluxo de líquido condutor e pasta em uma tubulação fechada. Seu princípio de medição é baseado na lei de indução eletromagnética de Faraday.Ou seja, quando o líquido condutor corta as linhas magnéticas no campo magnético, a força eletromotriz induzida é gerada no condutor:
E=KBVD
K: constante do instrumento B: intensidade da indução magnética
V: vazão média na seção transversal do tubo de medição
D: diâmetro interno do tubo de medição
Ao medir a taxa de fluxo, o fluido flui através de um campo magnético perpendicularmente à direção do fluxo.O fluxo de líquido condutor induz um sinal de tensão proporcional à taxa de fluxo média (ou seja, taxa de fluxo de volume).O sinal de tensão induzida é detectado por dois eletrodos em contato direto com o líquido, transmitido ao amplificador através do cabo e, finalmente, convertido em um sinal unificado de saída de corrente.
Medidor de fluxo eletromagnético de tubulação Recurso de design
◎ A precisão da medição não é afetada pelas mudanças de densidade, viscosidade, temperatura, pressão e condutividade do fluido.
◎ Não há peças obstruindo o fluxo no tubo de medição, sem perda de pressão e requisitos baixos para seções de tubo reto.
◎ O conversor adota tela de fundo de cristal líquido, que pode facilitar a leitura sob luz solar direta ou quarto escuro.
A configuração de parâmetros por meio de teclas de toque infravermelho pode ser definida com segurança sem abrir a tampa do conversor em ambiente hostil.
◎ O medidor de vazão é um sistema de medição bidirecional com três integradores: direto, reverso e diferença total;Pode exibir fluxo direto e reverso.
◎ Possui múltiplas saídas: corrente, pulso, comunicação digital, HART.
◎ O conversor tem as funções de saída de alarme de autodiagnóstico, saída de alarme de detecção de carga vazia, saída de alarme de limite superior e inferior de fluxo, controle de lote e assim por diante.
◎ Pode ser usado não apenas para detecção geral de processo, mas também para medição de polpa, polpa de papel e pasta líquida.
◎ O medidor de vazão eletromagnético de alta tensão adota a tecnologia de revestimento de tela PFA, que é resistente a alta pressão e pressão negativa, e é especialmente usado em indústrias petroquímicas e minerais.
◎ Instrumentos à prova de explosão podem ser usados em locais à prova de explosão correspondentes.
Medidor de fluxo eletromagnético de tubulaçãoParâmetro técnico
| Aplicação típica | Medição do fluxo de líquido em tubulações típicas | |
| Diâmetro nominal | DN6mm-DN3000mm | |
| Pressão nominal | 0,6~4,0MPa (pressão especial pode ser personalizada) | |
| Faixa de medição | 1500:1 configuração de taxa de fluxo < 15m/s | |
| Precisão de medição | Configuração padrão de 0,5%, 0,3% ou 0,2% opcional | |
| Material de forro | borracha de policloropreno, borracha de poliuretano, borracha fluorada de silicone, PTFE, perfluoroetileno propileno (F46) e PFA | |
| Formas de eletrodo | padrão, raspador e forma substituível | |
| Material do Eletrodo | 16, Hastelloy B, Hastelloy C, titânio, tântalo, liga de platina/irídio, carboneto de tungstênio revestido de aço inoxidável | |
| Temperatura média | tipo integrado | -20℃~+70℃ |
tipo de divisão | forro de neoprene e forro de poliuretano -20℃~+60℃ | |
| PTFE, PFA, F46, forro de borracha de silicone 40℃~+180℃ | ||
| Temperatura ambiente | -25℃~+60℃ | |
| Umidade ambiente | 5~100% UR (umidade relativa) | |
| fonte de energia | AC220V50Hz/DC24V/3,6V | |
| Consumo de energia | < 15W | |
| Sinal de saída | frequência, alarme e saída de pulso | |
| Modo de comunicação | Interface de comunicação serial RS232C ou RS485, protocolo de comunicação HART, com registro de proteção contra raios (10 anos) | |
| proteção de desligamento | Projetado internamente com um relógio sem desligamento, que pode armazenar 16 tempos de desligamento | |
| Contador | Total positivo, Total reverso | |
| Precisão correspondente | ± 0,5% do valor indicado, ± 0,3% ou 0,2% do valor indicado pode ser selecionado | |
| tempo de amortecimento | constante A variável contínua é selecionável de 0~100s (90%) | |
| Condutividade dielétrica | ≥ 20us/cm | |
| tipo estrutural | multifuncional, split, imerso, à prova de explosão | |
| Aula de proteção | IP65, IP67, IP68 (opcional) | |
| Classe à prova de explosão | Exia IICT5 Ga, ExdICT5 Gb (consulte o certificado para obter detalhes) | |
※ Observações: os produtos podem ser personalizados e projetados de acordo com os requisitos específicos
Medidor de fluxo eletromagnético de tubulação produtos Formulários
É amplamente utilizado em várias indústrias, como aço, energia elétrica, petróleo, indústria química, carvão, metalurgia, minerais, fabricação de papel, abastecimento e drenagem de água, alimentos, remédios e outros.
