Detalhes do produto:
|
| Aplicação típica: | Agitação forte | Modelos do produto: | NYSP-M23 |
|---|---|---|---|
| Formulário da antena: | haste dura isolada | O material da antena: | PTFE, 304, 316 (opcionais) |
| Faixa de medição: | 3M, 20M (pode ser personalizado também) | A temperatura do processo: | - 100 ~ + 150 ° C |
| Conexão do processo: | Linha, flange (opcional) | Categoria à prova de explosões: | Exia II CT6 GA (veja o certificado para detalhes) |
| Realçar: | Transmissor de nível de admissão de RF de 35 VCC,transmissor de nível de admissão de RF de agitação |
||

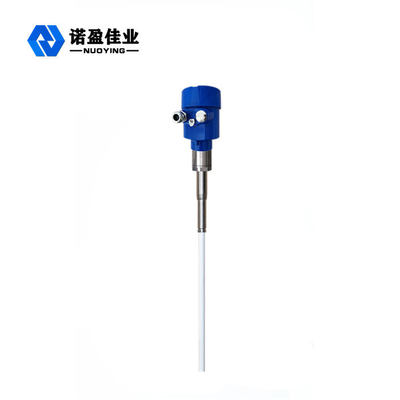

Transmissor de nível de admissão RF de alta estabilidade 13~35VDC adequado para condições de agitação fortes
Princípio de funcionamento deTransmissor de nível de admissão RF de alta estabilidade 13~35VDC adequado para condições de agitação fortes
A admitância de radiofrequência é um novo tipo de tecnologia de controle de nível desenvolvida a partir de tecnologia capacitiva, anti-suspensão, mais confiável, mais precisa e mais aplicável, e é uma atualização da tecnologia de nível capacitivo.A chamada admitância de radiofrequência significa o inverso da impedância na eletricidade.É composto por componentes resistivos, componentes capacitivos e componentes indutivos, e a radiofrequência é o espectro de rádio de alta frequência.Portanto, a admitância de radiofrequência pode ser entendida como o uso de alta frequência.As ondas de rádio medem a admitância.Quando o medidor está funcionando, o sensor do medidor forma um valor de admitância com a parede de enchimento e o meio medido.Quando o nível do material muda, o valor de admitância muda de acordo, e a unidade de circuito converte o valor de admitância medido em uma saída de sinal de nível para realizar a medição de nível.

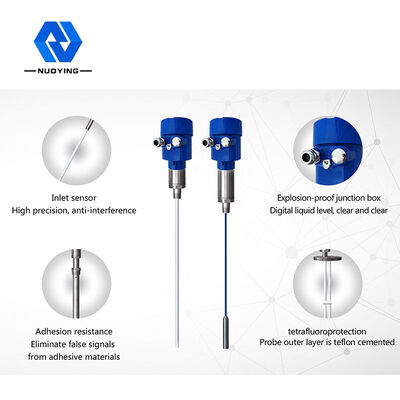

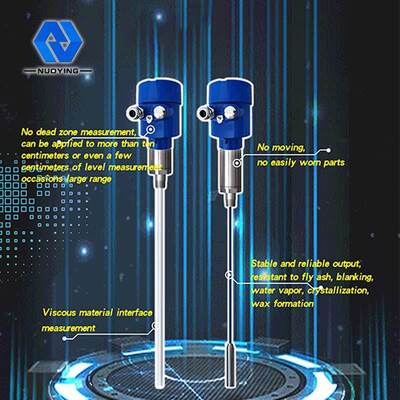

Características de projeto deTransmissor de nível de admissão RF de alta estabilidade 13~35VDC adequado para condições de agitação fortes
◎ anti-suspensão: o design exclusivo do circuito de proteção de condução melhora a capacidade anti-suspensão
◎ faixa de alimentação: faixa de trabalho da fonte de alimentação: 13 ~ 35vdc
◎ temperatura do processo da sonda: - 100 ℃ ~ 800 ℃
◎Sem medição de zona morta, pode ser aplicado a uma grande variedade de ocasiões de medição de nível de material de mais de dez centímetros ou até vários centímetros
◎O alcance máximo de medição pode chegar a centenas de metros, até centenas de metros
◎A medição da interface do material viscoso é uma grande vantagem deste instrumento
◎saída estável e confiável, resistente a cinzas volantes, material em queda, vapor de água, cristalização e cera
◎sem movimento, sem peças fáceis de usar, sem limpeza regular, manutenção e depuração
Parâmetros técnicos deTransmissor de nível de admissão RF de alta estabilidade 13~35VDC adequado para condições de agitação fortes

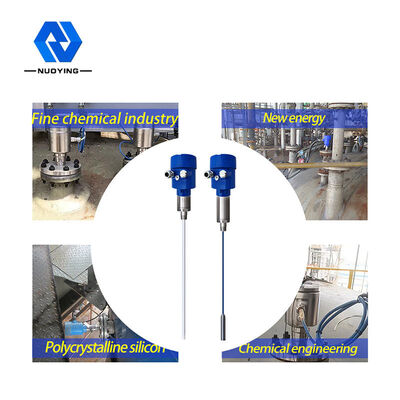

| Aplicação típica | Líquido (corrosão, condutividade, baixa constante dielétrica, agitação, interface, desidratação elétrica, viscosidade, poço profundo, alcance ultra grande e outras ocasiões) |
| Poeira (condutividade, pó isolante, etc.) | |
| Sólido (condutividade, isolante, sólido isolante de temperatura ultra-alta, etc.) | |
|
modelo do produto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma de antena
|
Cabo macio, cabo macio isolado, cabo macio não isolado, haste dura, haste dura isolada, haste dura isolada em ambas as extremidades, haste dura cilíndrica |
| Material da Antena | PTFE, 304,316 |
| faixa de medição | 3m, 20m (o poço profundo pode medir centenas de metros e pode ser personalizado) |
| Comprimento de onda | 635-650mm |
| Precisão de medição | 0,05%~0,1%FS |
| Fonte de energia | 24 VCC |
|
saída de sinal |
4...20mA/HART/RS485/Modbus…. |
| Temperatura do processo | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Pressão do processo |
-0,1~1,6MPa,-0,1~4,0MPa, -0,1~6,3MPa
|
| Conexão do processo | rosca do parafuso, flange (selecionável) |
| Interface elétrica | M20*1,5,½ ″NPT |
| níveis de proteção | IP65,IP67,IP68(selecionável) |
| Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (Consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
