Detalhes do produto:
|
| Escala de funcionamento do poder: | 24 V D C | Temperatura do processo da ponta de prova: | -40°C~150°C |
|---|---|---|---|
| Estabilidade: | Nenhuma atividade, nenhum fácil vestir as peças | Aula de proteção: | IP67 |
| Conexão do processo: | flange (opcional) | Categoria à prova de explosões: | Exia II CT6 GA (opcional) |
| saída do sinal: | 4… 20mA /HART/RS485/ Modbus. | Pressão do processo: | -0,1 ~2.5MPa |
| Realçar: | Transmissor de nível de admissão de RF de circuito,interruptor de nível de admissão de RF líquido corrosivo,transmissor de RF tipo de admissão IP67 |
||

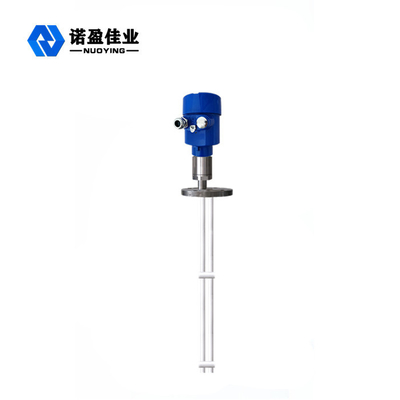

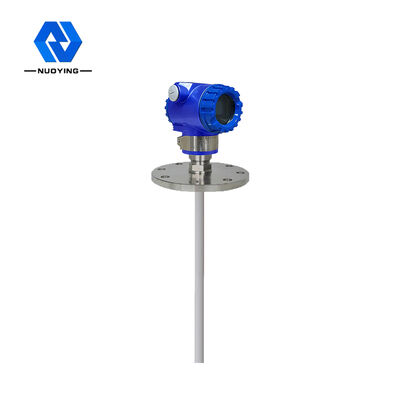

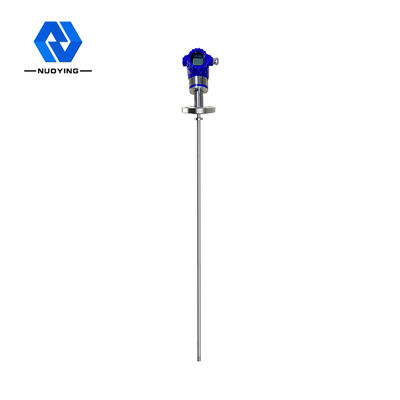

Transmissor de Nível de Admitância RF Design de Circuito Exclusivo para Líquido Corrosivo Forte
O Princípio de Funcionamento daTransmissor de Nível de Admitância RF Design de Circuito Exclusivo para Líquido Corrosivo Forte
O medidor de nível de material usa tecnologia de alta frequência para gerar um sinal de radiofrequência de baixa potência na sonda a partir do circuito eletrônico.A sonda atua como um elemento sensível e realimenta as mudanças de sinal causadas pela constante dielétrica do nível do material para o circuito eletrônico;essas mudanças incluem capacitância e A mudança da condutância, então a reatância (o sinal da mudança abrangente da reatância capacitiva e da impedância) é processada no circuito eletrônico;a mudança da reatância faz com que a fase do sinal de alta frequência no polo mude.Portanto, a diferença de fase entre o sinal de alta frequência no polo e o sinal de referência no circuito eletrônico também muda.Após o processamento da alteração, o circuito de saída do inversor envia um sinal de alarme para detectar se há material no silo.
Características de designde Transmissor de Nível de Admitância RF Design de Circuito Exclusivo para Líquido Corrosivo Forte
◎ anti-suspensão: o design exclusivo do circuito de proteção de condução melhora a capacidade anti-suspensão
◎ faixa de alimentação: faixa de trabalho da fonte de alimentação: 13 ~ 35vdc
◎ temperatura do processo da sonda: - 100 ℃ ~ 800 ℃
◎Sem medição de zona morta, pode ser aplicado a uma grande variedade de ocasiões de medição de nível de material de mais de dez centímetros ou até vários centímetros
◎O alcance máximo de medição pode chegar a centenas de metros, até centenas de metros
◎A medição da interface do material viscoso é uma grande vantagem deste instrumento
◎saída estável e confiável, resistente a cinzas volantes, material em queda, vapor de água, cristalização e cera
◎sem movimento, sem peças fáceis de usar, sem limpeza regular, manutenção e depuração
Parâmetros técnicosde Transmissor de Nível de Admitância RF Design de Circuito Exclusivo para Líquido Corrosivo Forte
| Aplicação típica | Líquido (corrosão, condutividade, baixa constante dielétrica, agitação, interface, desidratação elétrica, viscosidade, poço profundo, alcance ultra grande e outras ocasiões) |
| Poeira (condutividade, pó isolante, etc.) | |
| Sólido (condutividade, isolante, sólido isolante de temperatura ultra-alta, etc.) | |
|
modelo do produto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma de antena
|
Cabo macio, cabo macio isolado, cabo macio não isolado, haste dura, haste dura isolada, haste dura isolada em ambas as extremidades, haste dura cilíndrica |
| Material da Antena | PTFE, 304,316 |
| faixa de medição | 3m, 20m (o poço profundo pode medir centenas de metros e pode ser personalizado) |
| Comprimento de onda | 635-650mm |
| Precisão de medição | 0,05%~0,1%FS |
| Fonte de energia | 24 VCC |
|
saída de sinal |
4...20mA/HART/RS485/Modbus…. |
| Temperatura do processo | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Pressão do processo |
-0,1~1,6MPa,-0,1~4,0MPa, -0,1~6,3MPa |
| Conexão do processo | rosca do parafuso, flange (selecionável) |
| Interface elétrica | M20*1,5,½ ″NPT |
| níveis de proteção | IP65,IP67,IP68(selecionável) |
| Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (Consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
