Detalhes do produto:
|
| Aplicação típica: | Baixo líquido constante dielétrico | Material da antena: | Haste dura do tambor |
|---|---|---|---|
| Fonte de energia: | 24 VDC | temperatura média: | -40~+200℃ |
| Pressão do processo: | -0.1~8.0MPa | enlace do procedimento: | Linha, flange (opcional) |
| níveis de proteção: | IP6 7 | classificação à prova de explosões: | ExiaIICT6 (opcional) |
| Realçar: | Transmissor de nível de RF de haste rígida de barril,transmissor de líquido RF constante de baixo dielétrico |
||

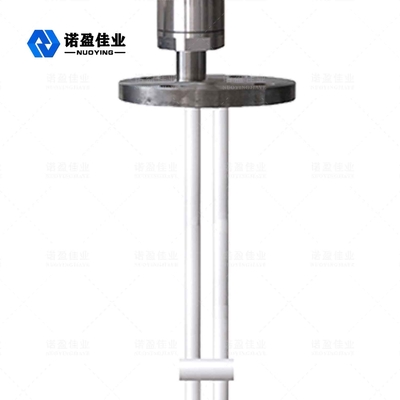

NYSP-M21 RF Transmissor de Nível de Admitância para Líquido de Baixa Constante Dielétrica
O princípio de funcionamento do transmissor de nível de admissão NYSP-M21 RF para baixo líquido constante dielétrico
O medidor de nível de admitância de RF é composto principalmente por uma parte de detecção e uma parte de transmissão.A parte de detecção inclui uma sonda, um invólucro protetor, etc.;, Amplificador de acionamento de modulação, link de amortecimento de filtro, limite de tensão e circuito de conversão de tensão-corrente, etc. De acordo com o princípio da ponte, o aumento da capacitância devido ao aumento do nível do líquido torna a ponte desequilibrada.Ao mesmo tempo, a tensão de saída do demodulador, que é proporcional ao desbalanceamento da ponte, é filtrada e amplificada, a saída amortecida e convertida em tensão/corrente.Sinal de corrente 4-20mA proporcional ao nível.Seja um medidor de nível de capacitância de radiofrequência ou um medidor de nível de admitância de radiofrequência, ele pode medir com precisão o nível do meio, mas comparado com o medidor de nível de capacitância de radiofrequência comum, o medidor de nível de admitância de radiofrequência é mais adequado para medir o nível do material, porque pode A influência do material suspenso na medição do nível do material é bem tratada.
Características de designdo Transmissor de Nível de Admitância RF NYSP-M21 para Líquido Constante Dielétrico Baixo
◎ anti-suspensão: o design exclusivo do circuito de proteção de condução melhora a capacidade anti-suspensão
◎ faixa de alimentação: faixa de trabalho da fonte de alimentação: 13 ~ 35vdc
◎ temperatura do processo da sonda: - 100 ℃ ~ 800 ℃
◎Sem medição de zona morta, pode ser aplicado a uma grande variedade de ocasiões de medição de nível de material de mais de dez centímetros ou até vários centímetros
◎O alcance máximo de medição pode chegar a centenas de metros, até centenas de metros
◎A medição da interface do material viscoso é uma grande vantagem deste instrumento
◎saída estável e confiável, resistente a cinzas volantes, material em queda, vapor de água, cristalização e cera
◎sem movimento, sem peças fáceis de usar, sem limpeza regular, manutenção e depuração
Parâmetros técnicosdo Transmissor de Nível de Admitância RF NYSP-M21 para Líquido Constante Dielétrico Baixo
| Aplicação típica | Líquido (corrosão, condutividade, baixa constante dielétrica, agitação, interface, desidratação elétrica, viscosidade, poço profundo, alcance ultra grande e outras ocasiões) |
| Poeira (condutividade, pó isolante, etc.) | |
| Sólido (condutividade, isolante, sólido isolante de temperatura ultra-alta, etc.) | |
|
modelo do produto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma de antena
|
Cabo macio, cabo macio isolado, cabo macio não isolado, haste dura, haste dura isolada, haste dura isolada em ambas as extremidades, haste dura cilíndrica |
| Material da Antena | PTFE, 304,316 |
| faixa de medição | 3m, 20m (o poço profundo pode medir centenas de metros e pode ser personalizado) |
| Comprimento de onda | 635-650mm |
| Precisão de medição | 0,05%~0,1%FS |
| Fonte de energia | 24 VCC |
|
saída de sinal |
4...20mA/HART/RS485/Modbus…. |
| Temperatura do processo | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Pressão do processo |
-0,1~1,6MPa,-0,1~4,0MPa, -0,1~6,3MPa |
| Conexão do processo | rosca do parafuso, flange (selecionável) |
| Interface elétrica | M20*1,5,½ ″NPT |
| níveis de proteção | IP65,IP67,IP68(selecionável) |
| Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (Consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
