| Nome da marca: | NUOYINGJIAYE |
| Número do modelo: | NYLD |
| MOQ: | 1pcs |
| preço: | $500~$1050/pcs |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 500 PCes/pelo mês |

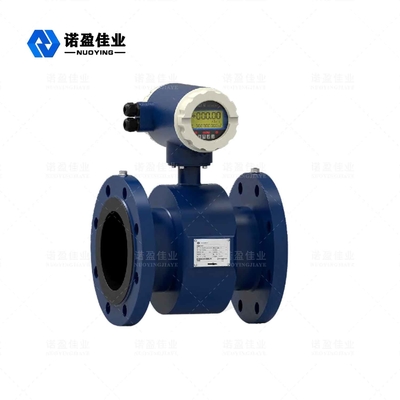

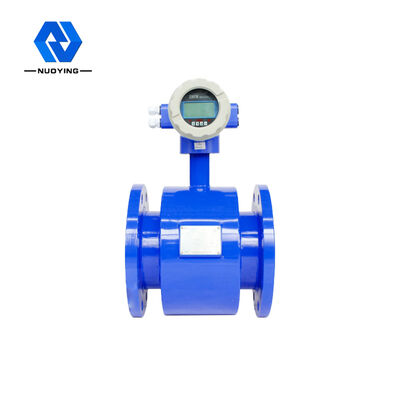

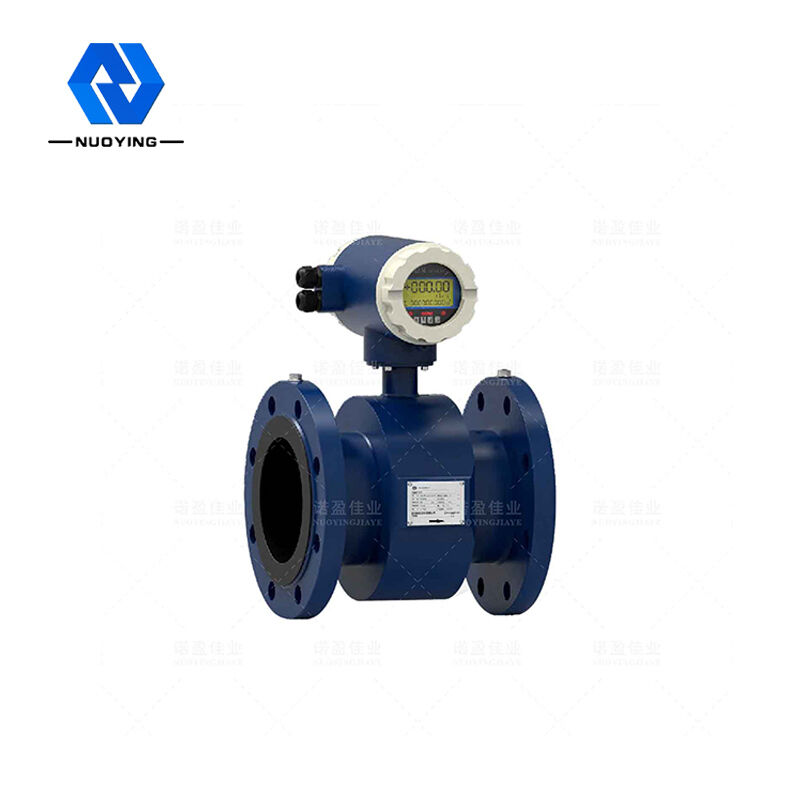

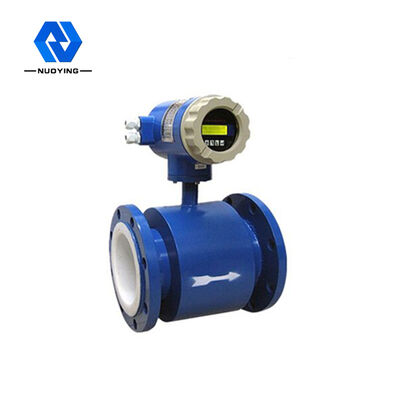

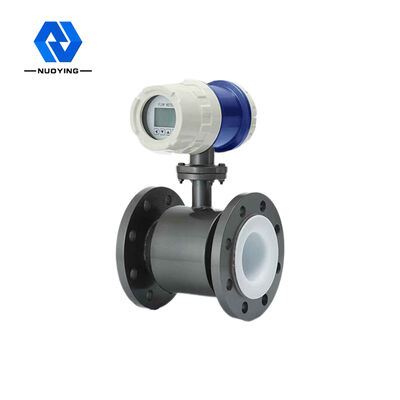

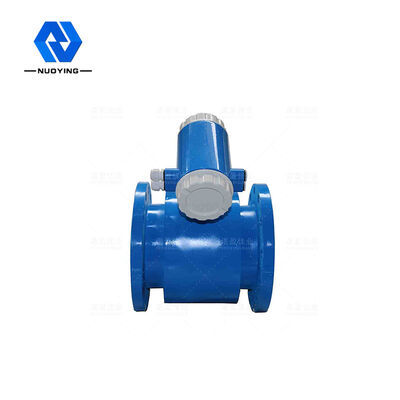

Medidor de vazão eletromagnético inteligente NYLD 4-20mA 0,1-10m/S de alta precisão
Medidor de vazão eletromagnético inteligente NYLD

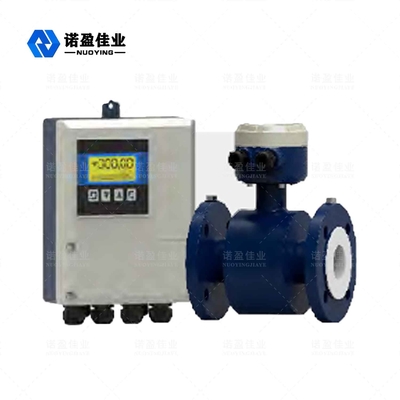

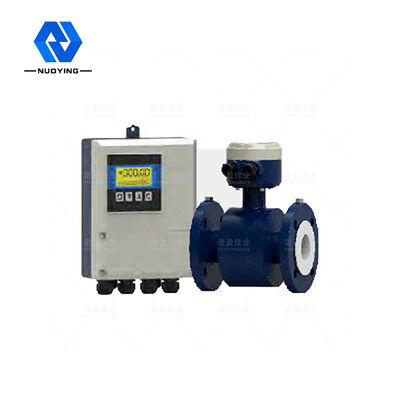

O medidor de vazão eletromagnético do tipo inteligente NYLD consiste em um sensor e um conversor.Baseia-se na lei de indução eletromagnética de Faraday, que é usada para medir o fluxo volumétrico de líquido condutor com condutividade maior que 5μs/cm.É um medidor indutivo para medir o fluxo volumétrico de meio condutor.Além de medir o fluxo de volume de líquido condutor geral, também pode ser usado para medir o fluxo de volume de líquidos corrosivos fortes, como ácido forte e álcali e líquido de suspensão bifásica líquido-sólido uniforme, como pasta, polpa e polpa de papel .É amplamente utilizado para medição de vazão de petróleo, química, metalurgia, têxtil, fabricação de papel, proteção ambiental, alimentos e outros setores industriais e gestão municipal, construção de conservação de água, rios e outros campos.
Medidor de vazão eletromagnético inteligente NYLD Técnico Parâmetros
|
Nominal Padrão diâmetro (mm) (especificações especiais podem ser personalizadas) |

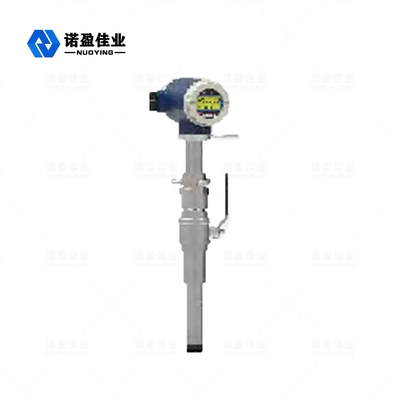

JB/T 9248-2015 revestimento de PTFE tipo tubo: DN10~DN600;tinta de revestimento de borracha tipo tubo: DN40~DN2200 Tipo de plug-in: DN150~DN3000 |
| Direção do fluxo | Positivo e negativo |
| Proporção de alcance | 20:1 |
| Erro de repetibilidade | ±0,1% do valor medido |
| Grau de precisão |
tipo de tubo: grau 0,5, grau 1,0; Plug-in: grau 1,5, grau 2,0 |
| Temperatura média medida |
Forro de borracha normal: -20~+60°C Forro de borracha de alta temperatura: -20~+90°C Revestimento de PTFE: -30~+100°C Forro tetrafluoro de alta temperatura: -20~+180°C |
|
Pressão nominal de operação (alta pressão pode ser personalizada)
|
DN10－DN150: ≤1,6MPa DN200－DN350: ≤1,0MPa DN400－DN1000: ≤0,6MPa DN450－DN2200: ≤0,25MPa |
| Faixa de taxa de fluxo | 0,1－10m/s |
| Faixa de condutividade | A condutividade do fluido medido é ≥5μs/cm |
| Saída de sinal | 4-20mA (resistência de carga 0~750Ώ), pulso/frequência, nível de controle |
| Saída de comunicação |
Protocolo MODBUS de comunicação RS485, interface de comunicação HART |
| Fonte de energia | 220VAC ou 24VDC |
|
Necessário direto comprimento do tubo |
A montante ≥5DN a jusante ≥2DN |
| Modo de conexão | O medidor de vazão e o tubo usam conexão de flange, e o flange atende ao padrão nacional: GB/T9115.1-200 |
| Grau à prova de explosão | ExdllСT6 |
| Grau de proteção | Ip65, pode ser personalizado até IP68 |
| Temperatura ambiente | －25～＋60℃ |
| Umidade ambiente | 5% ~ 95% |
| Consumo total de energia | Menos de 20W |
Medidor de vazão eletromagnético inteligente NYLD Operativo Princípio
De acordo com o princípio de indução eletromagnética de Farada, um par de eletrodos de detecção é montado na parede do tubo perpendicular ao eixo do tubo de medição e à linha de força magnética. Quando o líquido condutor se move ao longo do eixo do tubo de medição, o líquido condutor corta a linha de força magnética para gerar um potencial induzido. O potencial induzido é detectado pelos dois eletrodos de detecção e o valor é proporcional à vazão. O valor é:
E=KBVD Onde: potencial induzido por E;
K-o fator relacionado à distribuição do campo magnético e ao comprimento axial;
intensidade de indução magnética B;
Vazão média do líquido V-condutor;
espaçamento do eletrodo D;(meça o diâmetro interno do tubo)
O sensor transmite o potencial induzido como um sinal de fluxo para o conversor. Após uma série de processamentos digitais, como amplificação e filtragem de conversão, a vazão instantânea e a vazão acumulada são exibidas pelo cristal líquido de matriz de pontos com luz de fundo. -20mA saída, saída de alarme e saída de frequência, e tem interface de comunicação RS-485, e suporta HART e MODBUS
protocolos.
Medidor de vazão eletromagnético inteligente NYLD Características de design
■ Processamento digital completo, forte capacidade anti-interferência, medição confiável, alta precisão, faixa de medição de vazão pode chegar a 150:1;
■ Fonte de alimentação EMIswitching ultrabaixa, grande faixa de tensão de fonte de alimentação adequada, bom desempenho anti-EMI;
■Use microprocessador embutido de 16 bits, com velocidade de operação rápida, alta precisão e excitação de onda retangular de baixa frequência programável, melhorando a estabilidade da medição de vazão e baixo consumo de energia;
■ Use peças SMD e tecnologia de montagem em superfície (SMT), alta confiabilidade do circuito;
■ Sem partes móveis na tubulação, sem partes de bloqueio de fluxo e quase não há perda de pressão adicional na medição;
■ Pode modificar o alcance online no local de acordo com as reais necessidades dos usuários;
■Os resultados da medição são independentes dos parâmetros físicos, como distribuição de velocidade de fluxo, pressão do fluido, temperatura, densidade, viscosidade;
■ Visor LCD retroiluminado de alta definição, operação de menu chinês completo, fácil de usar, fácil de operar, fácil de aprender e entender;
■ Com saída de sinal de comunicação digital como RS485, RS232, Hartand Modbus (opcional);
■ Com função de autoteste e autodiagnóstico;
■ Com função de gravação total horária, registrando a quantidade total de vazão em horas, adequada para medição de time-sharing (opcional);
■Existem três integradores, que podem exibir a quantidade de acumulação direta, a quantidade de acumulação reversa e a quantidade de cálculo de diferença, respectivamente. Há um relógio interno de desligamento, que pode registrar 16 vezes.(opcional);
■ Com operador portátil infravermelho, taxa de comunicação de 115KHZ, pode operar todas as funções do conversor remotamente sem contato (opcional).
