Detalhes do produto:
|
| Fluxo Rate Range: | 0.5-10m/s | Diâmetro nominal: | 15~800mm |
|---|---|---|---|
| Temperatura ambiental: | -25℃ - +120℃ | Grau de proteção: | IP68, IP65 |
| Precisão: | ±0.5%R, ±1%R (abaixo de DN200) | saída do sinal: | 4-20ma |
| umidade ambiental: | 5%~95% | Tipo separado: | PTFE (PFA) |
| Realçar: | Medidor de fluxo de água eletromagnético de 2,5 MPa,medidor de fluxo de água eletromagnético de NYLL-CH |
||
NYLL-CH 1,6 MPa 2,5 MPa Mag Medidor de Fluxo de Água Diâmetro Nominal Eletromagnético

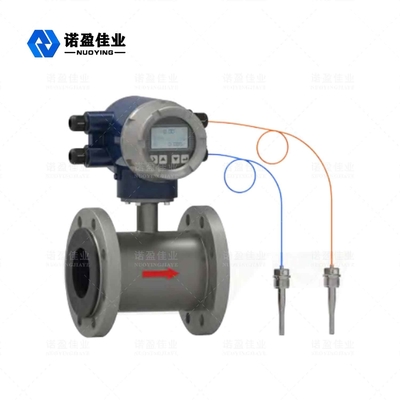

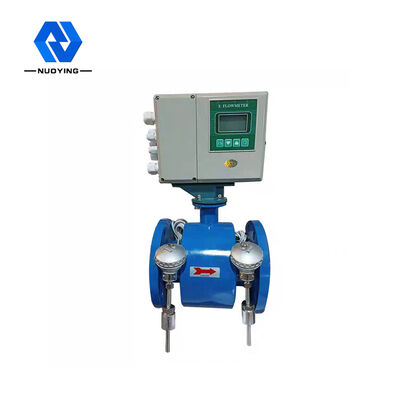

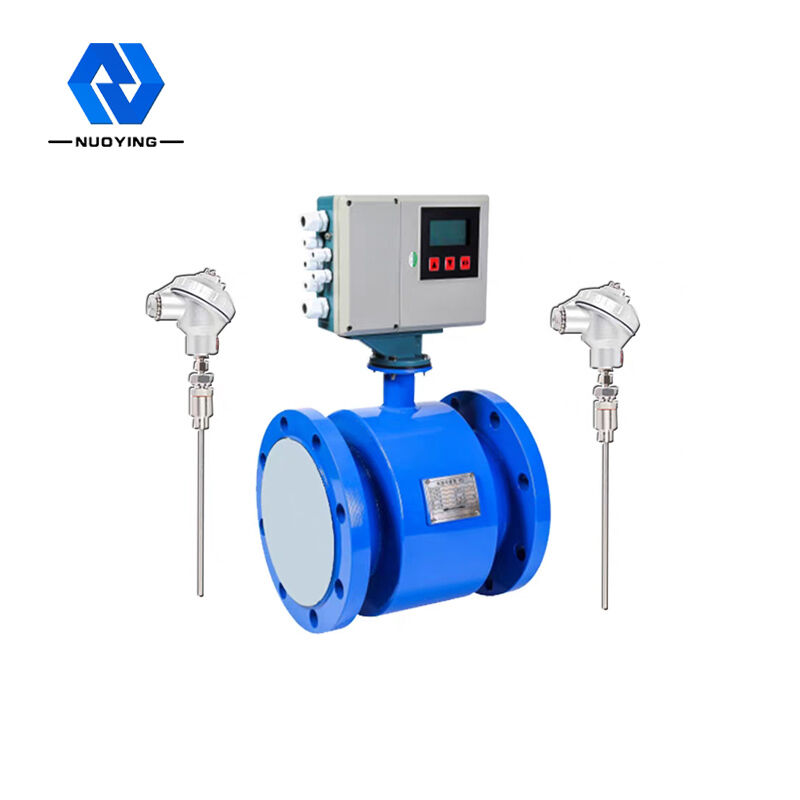

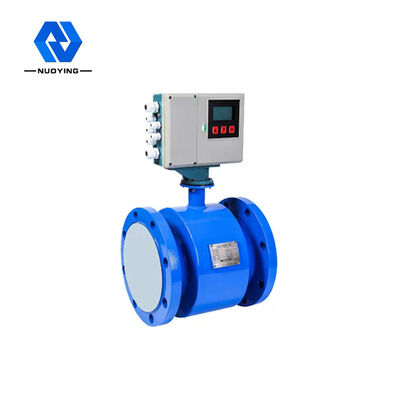

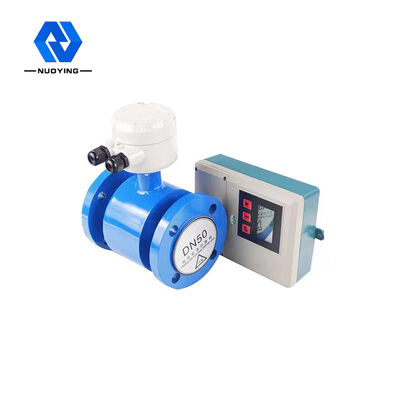

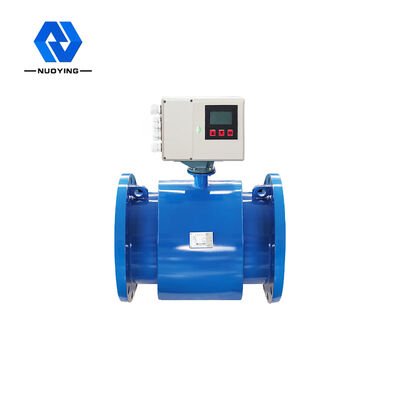

Medidor de Calor Eletromagnético NYLL-CHr
O medidor de calor eletromagnético NYLL-CH é projetado para a aplicação especial de energia distribuída em edifícios inteligentes e estação de troca de calor, que pode medir diretamente o fluxo e o frio e o calor.Não necessita de totalizador de vazão adicional e Pt1000.É fácil de instalar com baixo custo.O sensor de fluxo eletromagnético é usado como um medidor de calor eletromagnético para detectar a taxa de fluxo do fluido de transferência de calor e possui recursos de alta precisão, ampla faixa de aplicação e calibração online conveniente e simples.
Medidor de Calor Eletromagnético NYLL-CHrParâmetros técnicos
|
Padrão Diâmetro nominal Faixa de taxa de fluxo Precisão Condutividade média |
JB/T 9248-2015/GB/T32224-2015/CJ128-2007 15~800mm 0,5－10m/s ±0,5%R, ±1%R (abaixo de DN200) O valor teórico ≥5uS/cm, o valor de uso real ≥30uS/cm. |
|||
| Pressão nominal | Padrão 1,0 MPa | Opcional 1,6 MPa | Opcional 2,5 MPa | Opcional 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Temperatura ambiente |

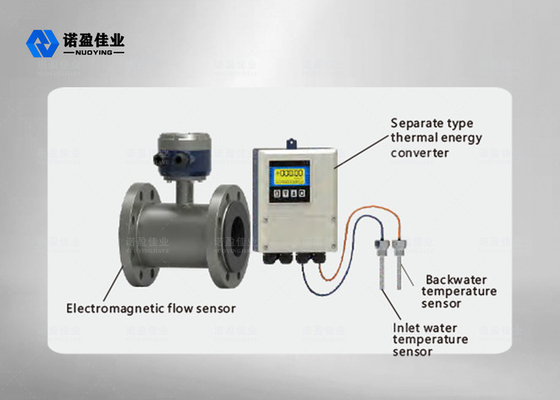

Sensor Tipo integrado |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
Médio mais alto temperatura |
Tipo integrado | +80℃ | ||
|
Tipo separado |
Forro de neoprene (CR) | +80℃ | ||
| Borracha de silicone (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) Revestimento de PTFE (F4) Revestimento de polifluoretileno propileno (F46) |
+80℃或+120℃ | |||
|
Sinal de saída Tamanho da porta do cabo Tensão de energia Consumo de energia Modo de comunicação Material do eletrodo de sinal e do eletrodo de aterramento Forma do eletrodo Número dos eletrodos Flange de conexão Flange de conexão |
4-20mA;pulso / frequência 2kHz (padrão), SKHz (máximo): M20*1.5 (junta à prova de água de nylon padrão, junta de metal à prova de explosão opcional) 110/220VAC (100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS-485, suporte padrão MODBUS - protocolo RTU, protocolo HART, GPRS Aço inoxidável 316L, Hastelloy C, Hastelloy B, titânio, tântalo, platina Tipo de inserção interna, eletrodos do tipo de inserção externa precisam ser personalizados Padrão 3-4 eletrodos (2 eletrodos de medição, 十a eletrodos de aterramento), configurados por calibre De acordo com o padrão nacional GB9119 (pode ser personalizado de acordo com os requisitos do usuário) De acordo com o padrão nacional GB9119 (pode ser personalizado de acordo com os requisitos do usuário) |
|||
| Material do anel de aterramento | Aço inoxidável, aço inoxidável contendo molibdênio | |||
| DN15-DN450 | Aço inoxidável lCr18Ni9Ti (aço inoxidável austenítico normal SUS321) | |||
| Material da carcaça | Aço carbono padrão, aço inoxidável precisa ser personalizado | |||
| Grau de proteção | Tipo separado IP68, IP65 | |||
| Tipo integrado IP65 | ||||
Medidor de Calor Eletromagnético NYLL-CHratuação Parâmetros
| Fonte de energia | Sensor de Temperatura 220VAC/24VDC Pt1000 |
| Modo de comunicação | RS-485 Precisão de medição de temperatura ±Q1°C |
| Protocolo de comunicação | Modbus-RTUBACnet Temperatura média 2-180°C |
| Distância máxima de comunicação | 400 m Faixa de diferença de temperatura 2K-80K |
| Grau de precisão | 2º grau Armazenando dados Dados históricos por 18 meses |
| Local de instalação | Tubo de entrada, tubo de retorno são opcionais Temperatura ambiente -10°C-60°C |
Medidor de Calor Eletromagnético NYLL-CHr Princípio de trabalho

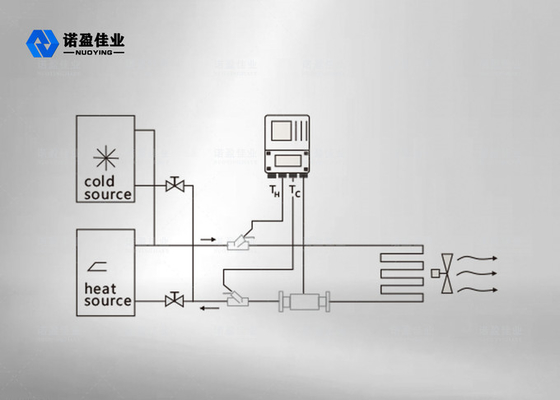

A água quente (água fria) fornecida por uma fonte de calor flui para um sistema de troca de calor (radiador, trocador de calor ou sistema complexo composto por eles) a uma temperatura mais alta (mais baixa) e flui para uma temperatura mais baixa (mais alta). é liberado ou absorvido para o usuário através de troca de calor (Nota: este processo inclui o processo de troca de energia do sistema de aquecimento e do sistema de refrigeração).
Quando a água flui através do sistema de troca de calor, a quantidade de calor liberada ou absorvida pelo sistema é calculada e exibida pelo calculador, de acordo com a vazão obtida pelo sensor de vazão e a temperatura do backwτ0ater dada pelo sensor de temperatura pτ0aired, e o tempo que o fluxo de água passa.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q: a quantidade de calor liberada ou absorvida pelo sistema, Jor kWh;Qm: a massa de água que flui através do medidor de calor, kg/h;
Qv; o fluxo volumétrico de água que flui através do medidor de calor, m3/h;P: a densidade da água que flui através do medidor de calor, kg / ms;
△h: a diferença de entalpia da água nas temperaturas de entrada e saída do sistema de troca de calor, J/kg;
T: tempo, h;
Medidor de Calor Eletromagnético NYLL-CHr Características de design
◎ Medição de frio e calor: o conversor tem a função de medir diretamente o frio e o calor, e é equipado com 2 Pt1000 padrão.Não precisa ser equipado com totalizador de fluxo de frio e calor para facilitar a instalação e reduzir o custo de aquisição e instalação.
Alta confiabilidade: Após testes rigorosos como EMC, segurança, alta e baixa temperatura, que são superiores aos padrões nacionais GB/T17616, GB/2423, GB/T16499.
◎ Resposta rápida: Use 32BitMCU, 24BitADC e algoritmo de filtragem otimizado, resposta rápida, dados de medição precisos e estáveis, adequados para medição e controle quando o equipamento é compatível.
◎ Eletrodo de aterramento: tecnologia patenteada NONCON, que forma o equilíbrio de medição na seção de medição e elimina o erro de medição causado por um aterramento ruim para garantir a precisão da medição a longo prazo.Ele não precisa ser equipado com um anel de aterramento para reduzir os custos de material e instalação.
◎ Tecnologia IP68 separada: use tecnologia de design IP68 especialmente detalhada, use selante IP68 importado especial, cabo IP68 especial e design de vedação IP68 múltipla para evitar a condensação do sensor IP68 separado.
◎ Alta relação sinal-ruído: o sensor usa tecnologia de alta relação sinal-ruído.O conversor usa peças de baixo ruído e alta precisão e tecnologia de design para facilitar a medição do fluxo mínimo.
◎ Design de baixo consumo de energia;projeto de circuito de excitação otimizado, o consumo de energia é reduzido em mais de 3 vezes em comparação com medidores de vazão eletromagnéticos convencionais e pode alcançar economia de energia em um grande número de aplicações.
◎ Visor chinês: use a tela LCD do visor chinês para fácil compreensão e operação
◎ Tecnologia de fonte de alimentação otimizada: use design de fonte de alimentação otimizado, tecnologia madura e confiável, alta eficiência de conversão e uso confiável a longo prazo.
◎ Fiação rápida: use o bloco de terminais da melhor marca internacional, que é rápido, conveniente e confiável, para garantir uma medição estável e confiável a longo prazo.
◎ Sinal de saída: epuipado com padrão RS-485, (4-20) mA, frequência / pulso, resposta de saída rápida, e a porta é fornecida com medidas de proteção, como proteção contra raios.
