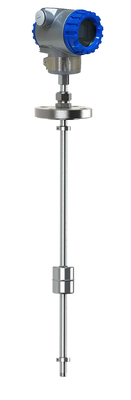

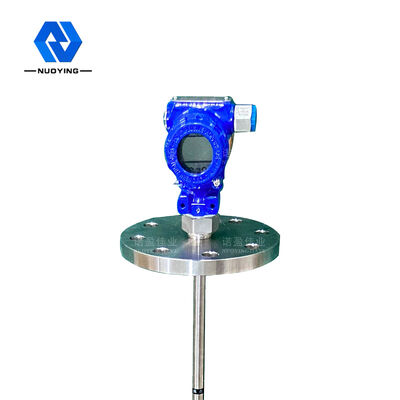

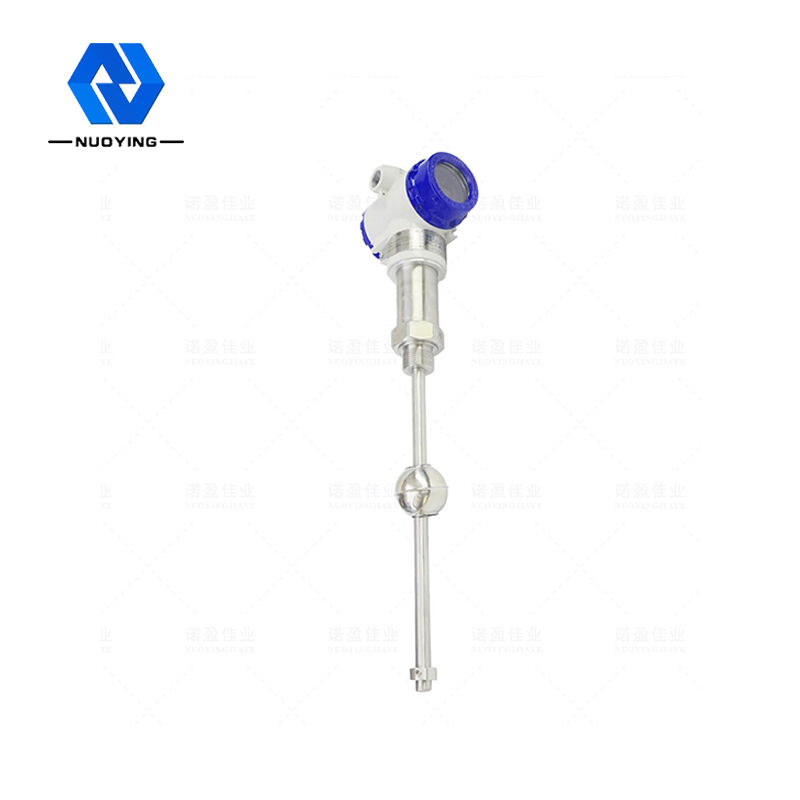

Medidor de Nível Magnetostritivo de Dois Fios 24VDC para Medição de Líquidos

Medidor de Nível Magnetostritivo de Dois Fios 24VDC para Medição de Líquidos



Princípio de funcionamento deMedidor de Nível Magnetostritivo de Dois Fios 24VDC para Medição de Líquidos

O medidor de nível magnetostritivo consiste em três partes: a haste de detecção, a unidade do circuito e o flutuador.Durante a medição, a unidade de circuito gera um pulso de corrente que percorre o fio magnetostritivo e gera um campo magnético em forma de anel.Há um flutuador fora da haste de detecção e o flutuador se move para cima e para baixo ao longo da haste de detecção com a mudança do nível do líquido.Uma vez que um conjunto de ímãs permanentes é instalado no flutuador, o flutuador gera um campo magnético ao mesmo tempo.Quando o campo magnético atual encontra o campo magnético flutuante, um pulso de "torção" ou pulso de "retorno" é gerado.Converta a diferença de tempo entre o pulso de "retorno" e o pulso de corrente em um sinal de pulso, para calcular a posição real do flutuador e medir o nível do líquido.


Recurso de designde Medidor de Nível Magnetostritivo de Dois Fios de 24 VCC para Medição de Líquidos

◎Aplicabilidade mais ampla, com vários formulários de sonda, vários formulários de conexão de processo, vários materiais de fabricação e design personalizável

◎forte confiabilidade: como o medidor de nível de líquido magnetostritivo adota o princípio de guia de onda, não há parte móvel mecânica, portanto, não há atrito e desgaste.Todo o conversor é fechado em um tubo de aço inoxidável, que não tem contato com o meio de medição.O sensor funciona de forma confiável e tem uma longa vida útil

◎alta precisão: como o medidor de nível de líquido magnetostritivo funciona com pulso de guia de onda, o deslocamento medido é determinado medindo o tempo do pulso inicial e o pulso final, então a precisão da medição é alta e a resolução é melhor que 0,01% FS, que é difícil de alcançar com outros sensores

◎alta segurança: o medidor de nível de líquido magnetostritivo possui alto desempenho à prova de explosão, segurança intrínseca e à prova de explosão, uso seguro e é especialmente adequado para a medição de matérias-primas químicas e líquidos inflamáveis.Não há necessidade de abrir a tampa do tanque durante a medição para evitar a insegurança da medição manual.

◎O medidor de nível de líquido magnetostritivo é fácil de instalar e fácil de manter: o medidor de nível de líquido magnetostritivo é geralmente instalado através do orifício do tubo existente na parte superior do tanque, especialmente adequado para a instalação de tanques de armazenamento subterrâneos e tanques de armazenamento que foram colocados em operação, e a operação normal não pode ser afetada durante o processo de instalação

Parâmetros técnicosdoMedidor de nível de líquido magnetostritivo 4-20mA com alta precisão de 0,5mm

※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
