Detalhes do produto:
|
Aplicação típica: | Líquido | Modelos do produto: | NYCZ5 00 |
---|---|---|---|
O tipo de formulário da antena: | Tipo de cabo | O material do formulário da antena: | 304 ou 316 |
Precisão da medida: | ± 0.5mm | Pressão do processo: | -0,1 ~ MPa 10,0 |
Conexão do processo: | linha (opcional) | Categoria à prova de explosões: | Exia II CT6 (opcional) |
Realçar: | Medidor de Nível de Líquido Magnetostritivo de 20mA,Medidor de Nível Magnetostritivo de 0 |

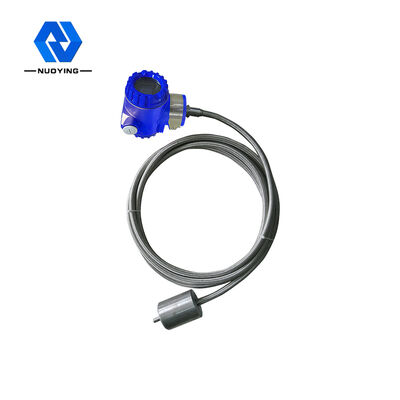

Medidor de nível de líquido magnetostritivo 4-20mA com alta precisão de 0,5mm
Princípio de funcionamento deMedidor de nível de líquido magnetostritivo 4-20mA com alta precisão de 0,5mm

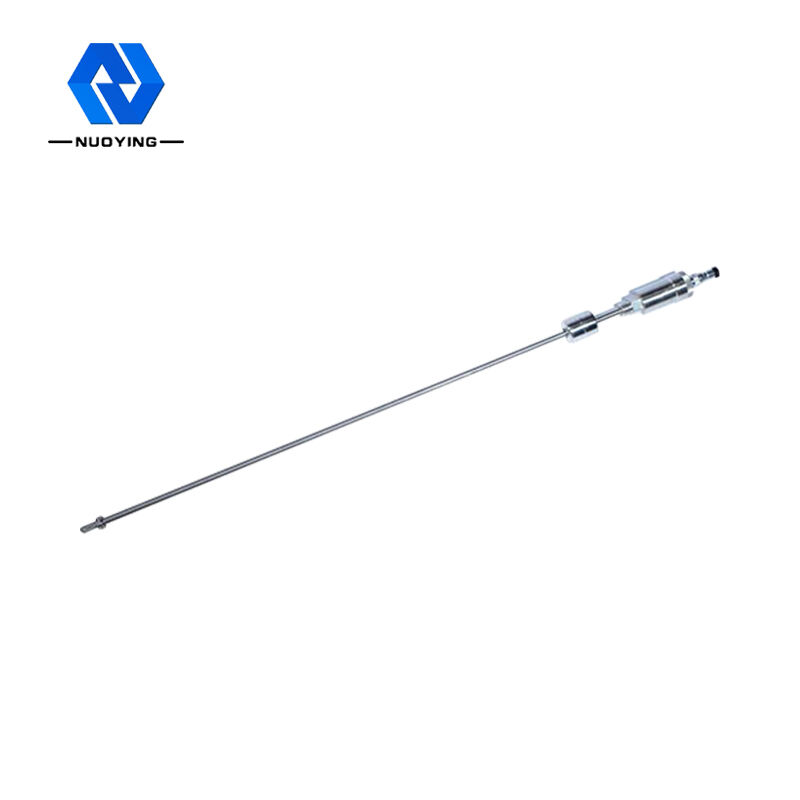

Há um flutuador fora da haste de medição do sensor do medidor de nível de líquido magnetostritivo, que pode se mover para cima e para baixo ao longo da haste de medição com a mudança do nível de líquido.Dentro do flutuador há um conjunto de anéis magnéticos permanentes.Quando o campo magnético da corrente de pulso encontra o campo magnético do anel magnético gerado pelo flutuador, o campo magnético ao redor do flutuador muda de modo que o fio guia de onda feito de material magnetostritivo gera um pulso de onda de torção na posição do flutuador.O fio guia de onda é devolvido e detectado pelo mecanismo de detecção.Medindo a diferença de tempo entre a corrente de pulso e a onda de torção, a posição do flutuador, ou seja, a posição da superfície do líquido, pode ser determinada com precisão.As vantagens técnicas do medidor de nível de líquido magnetostritivo: o medidor de nível de líquido magnetostritivo é adequado para a medição de nível de líquido do nível de líquido limpo com requisitos de alta precisão, e a precisão pode chegar a 1 mm, e a precisão do produto mais recente pode chegar a 0,1 mm .Medidores de nível magnetostritivos também podem ser usados para medir a interface entre dois líquidos diferentes.O design à prova de explosão é adequado para ocasiões perigosas.O design de circuito eletrônico inteligente pode calcular o volume;a única parte móvel é o flutuador, e a manutenção é extremamente baixa.
Recurso de designdoMedidor de nível de líquido magnetostritivo 4-20mA com alta precisão de 0,5mm
◎Aplicabilidade mais ampla, com vários formulários de sonda, vários formulários de conexão de processo, vários materiais de fabricação e design personalizável
◎forte confiabilidade: como o medidor de nível de líquido magnetostritivo adota o princípio de guia de onda, não há parte móvel mecânica, portanto, não há atrito e desgaste.Todo o conversor é fechado em um tubo de aço inoxidável, que não tem contato com o meio de medição.O sensor funciona de forma confiável e tem uma longa vida útil
◎alta precisão: como o medidor de nível de líquido magnetostritivo funciona com pulso de guia de onda, o deslocamento medido é determinado medindo o tempo do pulso inicial e o pulso final, então a precisão da medição é alta e a resolução é melhor que 0,01% FS, que é difícil de alcançar com outros sensores
◎alta segurança: o medidor de nível de líquido magnetostritivo possui alto desempenho à prova de explosão, segurança intrínseca e à prova de explosão, uso seguro e é especialmente adequado para a medição de matérias-primas químicas e líquidos inflamáveis.Não há necessidade de abrir a tampa do tanque durante a medição para evitar a insegurança da medição manual.
◎O medidor de nível de líquido magnetostritivo é fácil de instalar e fácil de manter: o medidor de nível de líquido magnetostritivo é geralmente instalado através do orifício do tubo existente na parte superior do tanque, especialmente adequado para a instalação de tanques de armazenamento subterrâneos e tanques de armazenamento que foram colocados em operação, e a operação normal não pode ser afetada durante o processo de instalação
Parâmetros técnicosdoMedidor de Nível de Líquido Magnetostritivo 4-20mA com Alta Precisão de 0,5mm
Aplicação típica | Líquido, medição de interface |
modelo do produto |
NYCZ500 |

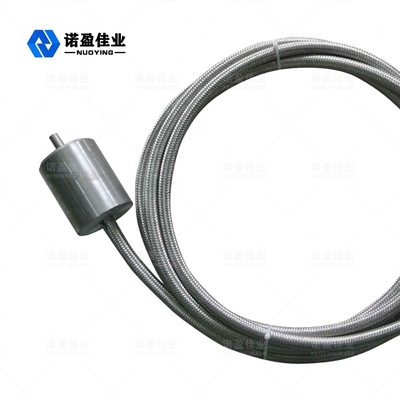

Formulário de antena |
Cabo, tipo pólo |
Material da antena |
304.316 |
faixa de medição | 0-50m ~ 5000mm (cabo: 25m) |
Precisão de medição | ±0,5 mm |
Fonte de energia | 24VDC (duas linhas, quatro linhas), 220VAC |
saída de sinal |
4...20mA/HART/RS485/Modbus... |
Corrente de trabalho |
4…20mA |
Características de carga | Quando a corrente é emitida, a resistência de carga máxima é de 600Ω;Quando a tensão é de saída, a resistência máxima da carga é 2mA |
Temperatura do processo | -40~+200℃ |
tempo de resposta | 0,2~5ms |
Pressão do processo | -0,1~10,0MPa |
Conexão do processo | rosca, suporte, flange (selecionável) |
taxa de resolução | ± 1 mm |
níveis de proteção | IP65,IP67,IP68(selecionável) |
Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (Consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
