Detalhes do produto:
|
| Aplicação típica: | medida da relação | Modelos do produto: | NY CZ500 |
|---|---|---|---|
| O tipo de formulário da antena: | Rod | O material do formulário da antena: | 304 |
| Precisão da medida: | ±0.5 milímetro | Pressão do processo: | -0,1 MPa ~10,0 |
| Conexão do processo: | Suporte | Categoria à prova de explosões: | Exia II CT 6 |
| Realçar: | Medidor de nível de líquido magnetostritivo 24VDC,medidor de nível de líquido magnetostritivo de display LCD,medidor de nível magnetostritivo de suporte |
||

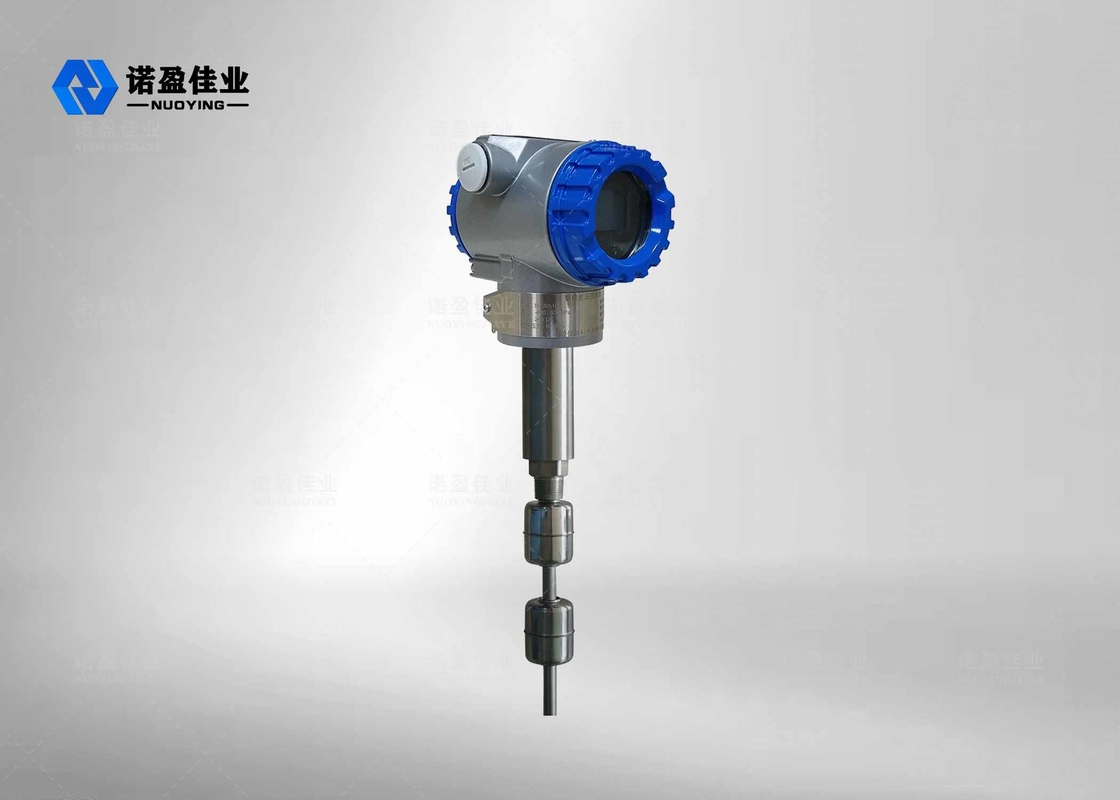

Medidor de nível de líquido magnetostritivo de 24 VCC com visor LCD
Princípio de funcionamento deMedidor de nível de líquido magnetostritivo de 24 VCC com visor LCD
O medidor de nível de líquido magnetostritivo é composto principalmente de três partes: transmissor eletrônico, esfera flutuante e haste de detecção.Ao trabalhar, a bola flutuante sobe ou desce com o nível do líquido ao longo do conduíte.A bola flutuante está equipada com um íman permanente e forma um campo magnético à sua volta;o transmissor eletrônico envia periodicamente um pulso de corrente, chamado pulso inicial, que se propaga pela linha magnetostritiva., um campo magnético também é gerado ao seu redor durante o movimento descendente;no momento em que os dois campos magnéticos se encontram, uma força de torção é gerada, que atua na linha magnetostritiva para formar um pulso de retorno.O pulso viaja para cima a uma velocidade fixa e é recebido pelo transmissor eletrônico.Usando o princípio do efeito Weidmann (o princípio de funcionamento da magnetostrição) e por meio de tecnologia eletrônica moderna e avançada, a altura do nível do líquido pode ser medida com precisão medindo o intervalo de tempo entre o pulso inicial e o pulso de retorno.O medidor de nível de líquido produzido por este método é o produto mais preciso, simples, estável, confiável e maduro no campo de medição de nível de líquido.Especialmente no ambiente comum, como pequena faixa, temperatura normal e pressão normal, tem vantagens únicas e é incomparável com outros métodos de medição.
Recurso de designdoMedidor de nível de líquido magnetostritivo de 24 VCC com visor LCD
◎Aplicabilidade mais ampla, com vários formulários de sonda, vários formulários de conexão de processo, vários materiais de fabricação e design personalizável
◎forte confiabilidade: como o medidor de nível de líquido magnetostritivo adota o princípio de guia de onda, não há parte móvel mecânica, portanto, não há atrito e desgaste.Todo o conversor é fechado em um tubo de aço inoxidável, que não tem contato com o meio de medição.O sensor funciona de forma confiável e tem uma longa vida útil
◎alta precisão: como o medidor de nível de líquido magnetostritivo funciona com pulso de guia de onda, o deslocamento medido é determinado medindo o tempo do pulso inicial e o pulso final, então a precisão da medição é alta e a resolução é melhor que 0,01% FS, que é difícil de alcançar com outros sensores
◎alta segurança: o medidor de nível de líquido magnetostritivo possui alto desempenho à prova de explosão, segurança intrínseca e à prova de explosão, uso seguro e é especialmente adequado para a medição de matérias-primas químicas e líquidos inflamáveis.Não há necessidade de abrir a tampa do tanque durante a medição para evitar a insegurança da medição manual.
◎O medidor de nível de líquido magnetostritivo é fácil de instalar e fácil de manter: o medidor de nível de líquido magnetostritivo é geralmente instalado através do orifício do tubo existente na parte superior do tanque, especialmente adequado para a instalação de tanques de armazenamento subterrâneos e tanques de armazenamento que foram colocados em operação, e a operação normal não pode ser afetada durante o processo de instalação
Parâmetros técnicosdoMedidor de nível de líquido magnetostritivo de 24 VCC com visor LCD
| Aplicação típica | Líquido, medição de interface |
|
modelo do produto |
NYCZ500 |
|
Formulário de antena |

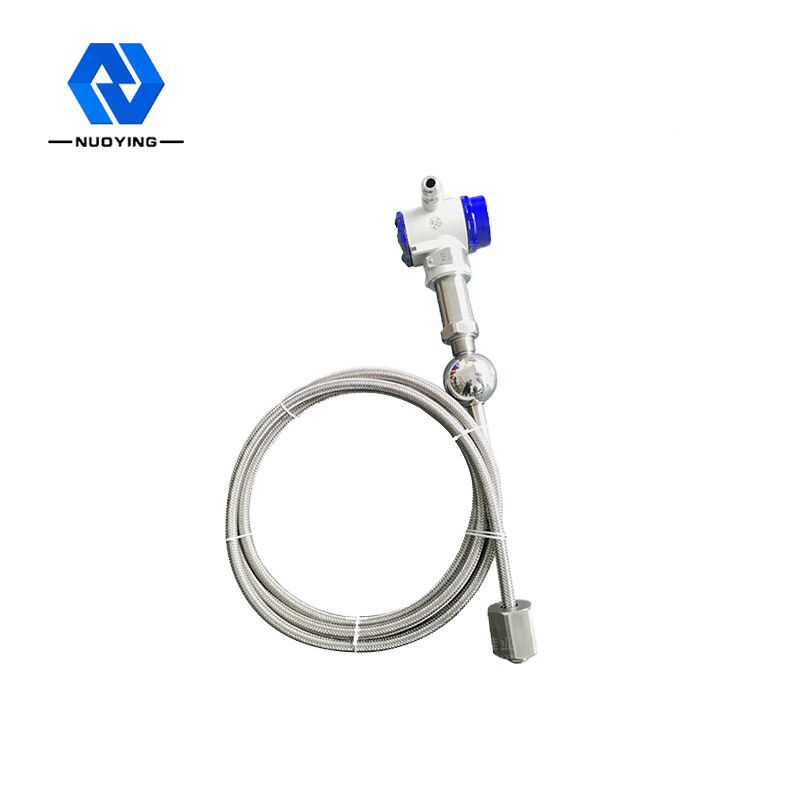

Cabo, tipo pólo |
|
Material da antena |
304.316 |
| faixa de medição | 0-50m ~ 5000mm (cabo: 25m) |
| Precisão de medição | ±0,5 mm |
| Fonte de energia | 24VDC (duas linhas, quatro linhas), 220VAC |
|
saída de sinal |
4...20mA/HART/RS485/Modbus... |
| Corrente de trabalho |
4…20mA |
| Características de carga | Quando a corrente é emitida, a resistência de carga máxima é de 600Ω;Quando a tensão é de saída, a resistência máxima da carga é 2mA |
| Temperatura do processo | -40~+200℃ |
| tempo de resposta | 0,2~5ms |
| Pressão do processo | -0,1~10,0MPa |

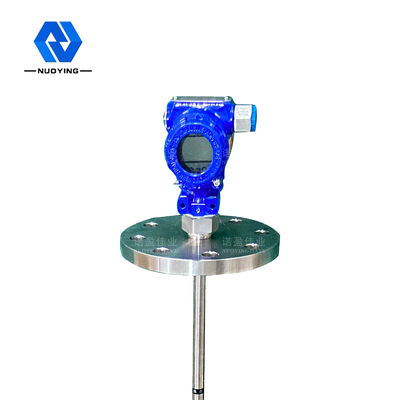

| Conexão do processo | rosca, suporte, flange (selecionável) |
| taxa de resolução | ± 1 mm |
| níveis de proteção | IP65,IP67,IP68(selecionável) |
| Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (Consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
