Detalhes do produto:
|
Aplicação típica: | Medida nivelada líquida da relação | Modelos do produto: | NYCZ 500 |
---|---|---|---|
O tipo de formulário da antena: | Cabo | O material do formulário da antena: | 316 |
Precisão da medida: | ± 0.5mm | Pressão do processo: | -0,1 ~10MPa |
Conexão do processo: | Flange | Categoria à prova de explosões: | Exia II CT6Ga |

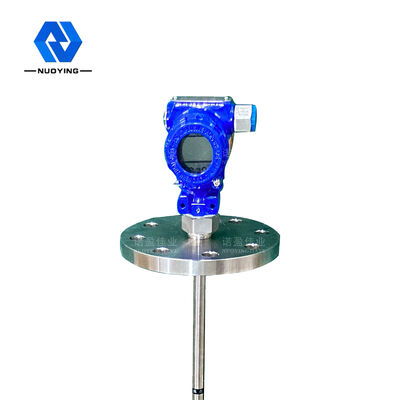

Realçar: | Transmissor de nível magnetostritivo de flange,medidor de nível magnetostritivo de cabo |

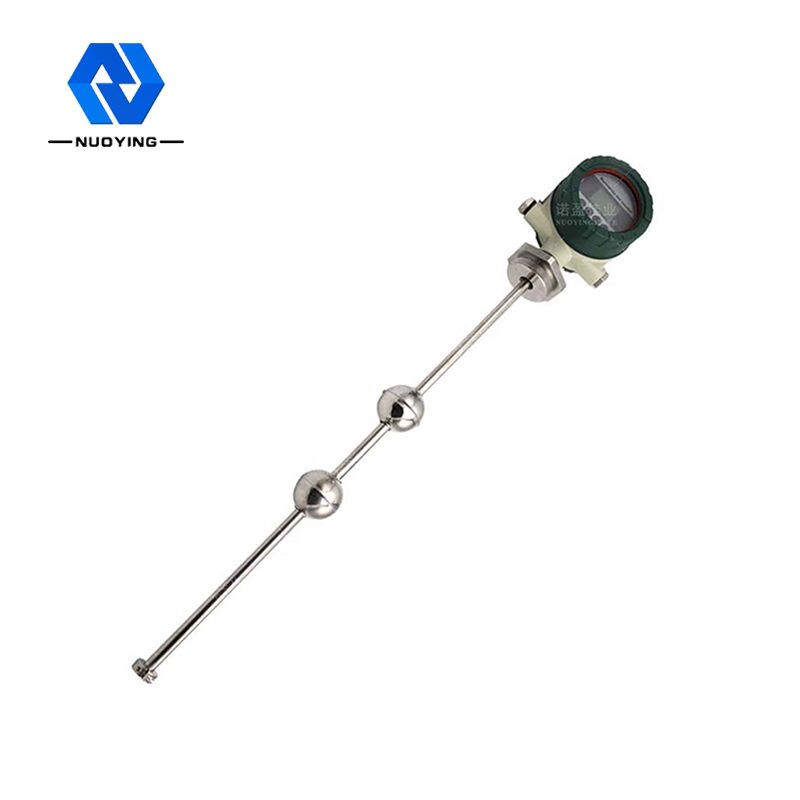

Medidor de Nível Magnetostritivo de Forte Confiabilidade para Medição de Líquidos
Princípio de funcionamento de Medidor de Nível Magnetostritivo de Forte Confiabilidade para Medição de Líquidos
Medidor de nível de líquido magnetostritivo, compartimento eletrônico emite um gerador de pulso inicial, o pulso inicial na transmissão do fio guia de onda, produz um campo magnético rotativo ao longo da direção do fio guia de onda, quando o campo magnético com a bola flutuante de campo magnético permanente quando se encontram, magnetostritivo efeito, na torção do fio guia de onda para produzir uma onda mecânica de velocidade constante.A transmissão da onda mecânica em ambos os sentidos, chegou no final da haste a onda mecânica é absorvida pelo amortecedor, de volta ao sentido da onda mecânica o armazém eletrônico foi instalado no armazém eletrônico pode pegar instituições percebidas, se traduz no pulso de corrente correspondente , pode pegar instituições para calcular a diferença de tempo entre dois pulsos, medido a altura do nível do líquido pode ser medido com precisão.
Recurso de design do Medidor de Nível Magnetostritivo de Forte Confiabilidade para Medição de Líquidos
◎Aplicabilidade mais ampla, com vários formulários de sonda, vários formulários de conexão de processo, vários materiais de fabricação e design personalizável
◎ forte confiabilidade: como o medidor de nível de líquido magnetostritivo adota o princípio de guia de onda, não há parte móvel mecânica, portanto, não há atrito e desgaste.Todo o conversor é fechado em um tubo de aço inoxidável, que não tem contato com o meio de medição.O sensor funciona de forma confiável e tem uma longa vida útil
◎ alta precisão: como o medidor de nível de líquido magnetostritivo funciona com pulso de guia de onda, o deslocamento medido é determinado medindo o tempo do pulso inicial e do pulso final, então a precisão da medição é alta e a resolução é melhor que 0,01% FS, que é difícil de alcançar com outros sensores
◎ alta segurança: o medidor de nível de líquido magnetostritivo possui alto desempenho à prova de explosão, segurança intrínseca e à prova de explosão, uso seguro e é especialmente adequado para a medição de matérias-primas químicas e líquidos inflamáveis.Não há necessidade de abrir a tampa do tanque durante a medição para evitar a insegurança da medição manual.
◎ medidor de nível de líquido magnetostritivo é fácil de instalar e fácil de manter: o medidor de nível de líquido magnetostritivo é geralmente instalado através do orifício do tubo existente na parte superior do tanque, especialmente adequado para a instalação de tanques de armazenamento subterrâneos e tanques de armazenamento que foram colocados em operação , e a operação normal não pode ser afetada durante o processo de instalação
Parâmetros técnicosde Medidor de Nível de Líquido Magnetostritivo
Aplicação típica | Líquido, medição de interface |
modelo do produto |
NYCZ500 |
Formulário de antena |
Cabo, tipo pólo |
Material da antena |
304.316 |
faixa de medição | 0-50m ~ 5000mm (cabo: 25m) |
Precisão de medição | ±0,5 mm |
Fonte de energia | 24VDC (duas linhas, quatro linhas), 220VAC |
saída de sinal |
4...20mA/HART/RS485/Modbus... |
Corrente de trabalho |
4…20mA |
Características de carga | Quando a corrente é emitida, a resistência de carga máxima é de 600Ω;Quando a tensão é de saída, a resistência máxima da carga é 2mA |
Temperatura do processo | -40~+200℃ |
tempo de resposta | 0,2~5ms |
Pressão do processo | -0,1~10,0MPa |
Conexão do processo | rosca, suporte, flange (selecionável) |
taxa de resolução | ± 1 mm |
níveis de proteção | IP65,IP67,IP68(selecionável) |
Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (Consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
