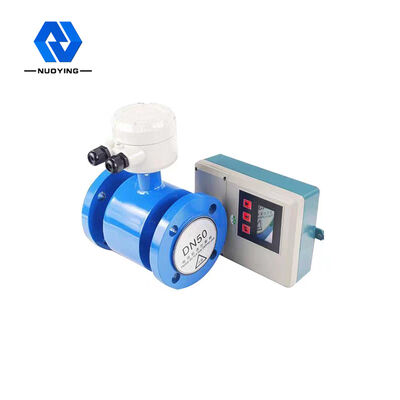

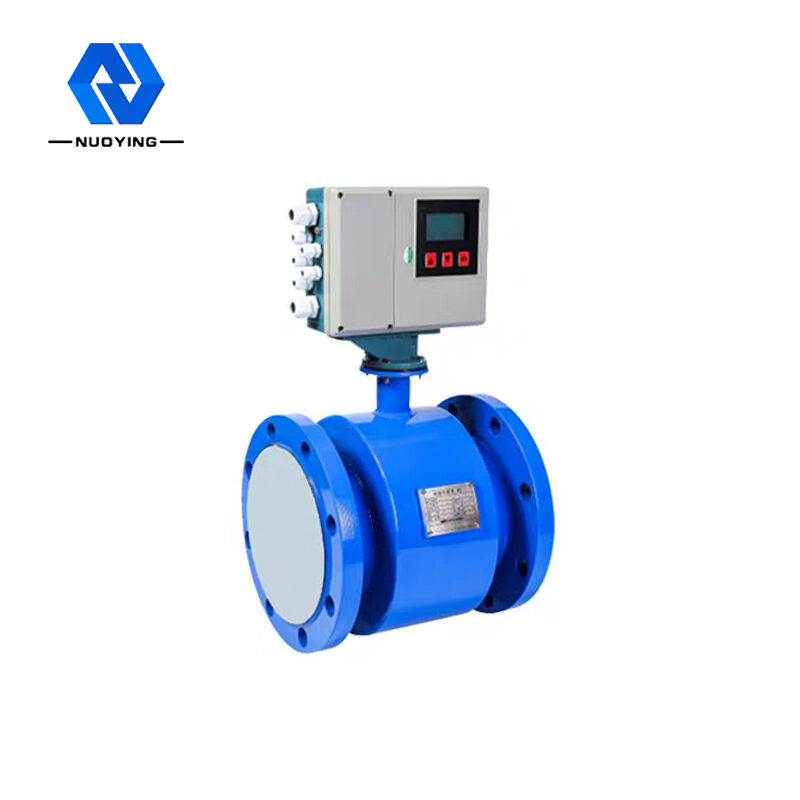

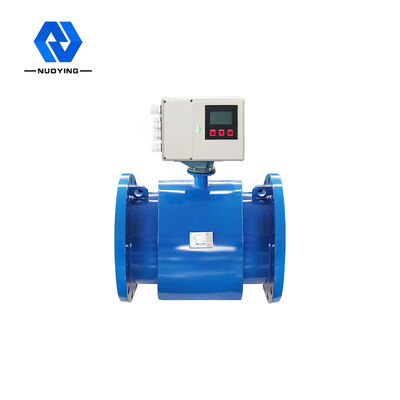

Transmissor de fluxo eletromagnético de aço inoxidável 15mm - 800mm NYLL-CH

Transmissor de fluxo eletromagnético de aço inoxidável 15mm - 800mm NYLL-CH

Nome da marca: NUOYINGJIAYE
Número do modelo: NYLL-CH
MOQ: 1PCS
preço: $740~$1050/pcs
Condições de pagamento: T/T
Capacidade de abastecimento: 500 PCes/pelo mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE,ATEX,SIL
Precisão::
±0.5%R, ±1%R (abaixo de DN200)
Fluxo Rate Range::
0.5-10m/s
Umidade ambiental::
5%~95%
Saída do sinal::
4-20ma
Diâmetro nominal::
15~800mm
categoria da proteção::
IP65, pode ser personalizado até IP67
A mais alta temperatura média:
+80℃
Grau de proteção:
Tipo separado IP68, IP65
Detalhes da embalagem:
Embalagem padrão da exportação
Habilidade da fonte:
500 PCes/pelo mês
Destacar:

Transmissor de fluxo eletromagnético NYLL-CH

,

medidor de fluxo eletromagnético de 15 mm

,

transmissor de fluxo eletromagnético de aço inoxidável

Descrição do produto

Transmissor de fluxo eletromagnético 15mm 800mm de NYLL-CH de aço inoxidável

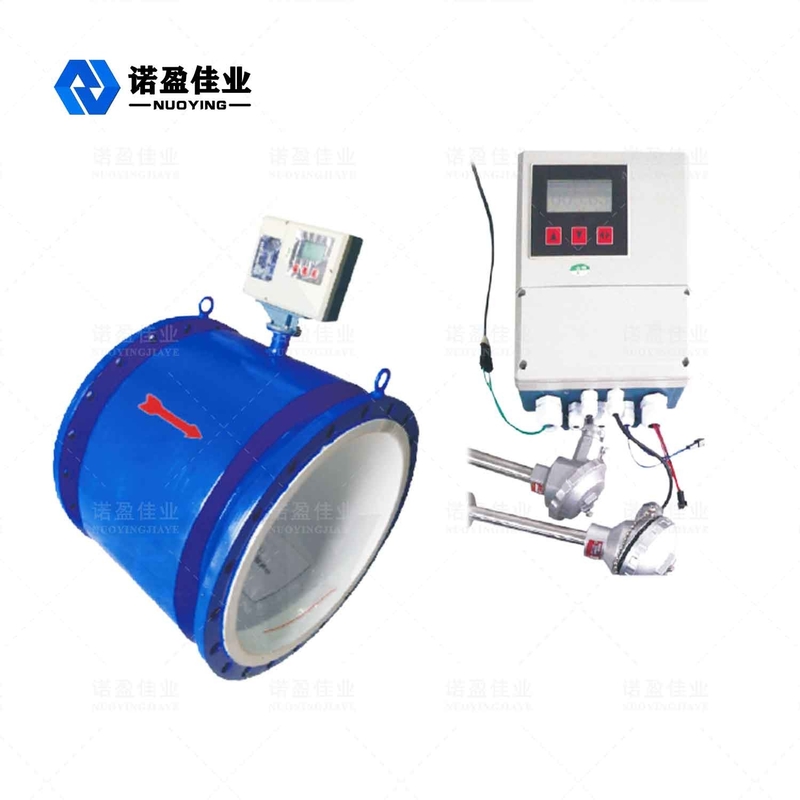

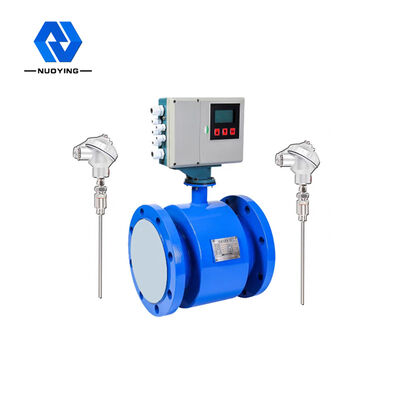

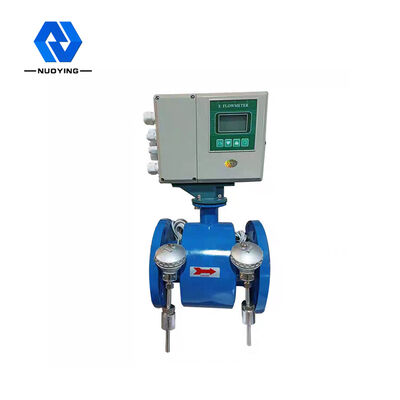

Medidor de calor eletromagnético de NYLL-CH



O medidor eletromagnético da energia térmica da série de NYLL-CH é um medidor de medição para medir o calor liberado pelo líquido do calor carregado em um sistema de transferência térmica. Usa uma elevada precisão, confiança alta do medidor de fluxo eletromagnético como uma medida do fluxo, usando uma elevada precisão, estabilidade alta da resistência térmica da platina para fazer a medida da temperatura, de modo que o medidor da energia térmica tenha um desempenho muito excelente da medida. Pode ser amplamente utilizado na medida de áreas residenciais civis, de prédios de escritórios, de empresas e de instituições do aquecimento central, do aquecimento, do condicionamento de ar e do outro calor.



Parâmetros técnicos eletromagnéticos do medidor de calor de NYLL-CH



Padrão

Diâmetro nominal

Escala do caudal

Precisão

Condutibilidade média

JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007

15~800mm

0.5-10m/s

±0.5%R, ±1%R (abaixo de DN200)

O valor teórico ≥5uS/cm, o valor real ≥30uS/cm do uso.

Pressão nominal 1.0MPa padrão Optional1.6MPa 2.5MPa opcional 4.0MPa opcional
DN15-DN800 DN15-DN800 DN15-DN600 DN15-DN50
Temperatura ambiental

Sensor

Tipo integrado

0℃ - 或 de +80℃ - 25℃ - 或 +70-+250℃ de +120℃

-10℃ - +55℃

O meio o mais alto

temperatura

Tipo integrado +80℃



Tipo separado

Alinhamento do neopreno (CR) +80℃
Borracha de silicone (FVMQ) -20-+250℃

PTFE (PFA)

Alinhamento de PTFE (F4)

Forro do propileno de Polyfluoroethylene (F46)

或 +120℃ de +80℃

Consumo de potência da tensão do poder do tamanho do porto do cabo de sinal da saída

Modo de uma comunicação

Os elétrodos groundelectrodematerial do formulário do elétrodo de Signalelectrodeand numeram a flange da conexão da flange da conexão

4 -20mA; pulso/frequência de 2kHz (defeito), SKHz (máximo):

M20*1. 5 (água de nylon padrão - junção da prova, junção à prova de explosões opcional do metal) 110/220VAC (100-240VAC), 50Hz/60Hz; 24VDC ±10%

≤20W

RS -485, apoio MODBUS padrão - protocolo de RTU, protocolo do CERVO, GPRS

316L de aço inoxidável, Hastelloy C, Hastelloy B, titânio, tântalo, platina

O tipo introduzido inter, tipo introduzido exterior elétrodos precisa de ser personalizado

3-4 elétrodos padrão (2 elétrodos de medição, 十 elétrodos aterrando), configurados pelo calibre

Na linha do GB9119 padrão nacional (pode ser personalizado de acordo com exigências de usuário) na linha do GB9119 padrão nacional (pode ser personalizado de acordo com exigências de usuário)

Aterrando o material do anel De aço inoxidável, molibdênio-contenção de aço inoxidável
DN15-DN450 LCr18Ni9Ti de aço inoxidável (SUS321 de aço inoxidável austeníticos normais)
Abrigando o material Aço carbono padrão, necessidades de aço inoxidável de ser personalizado
Categoria da proteção Tipo separado IP68, IP65
Tipo integrado IP65



Características de projeto eletromagnéticas do medidor de calor de NYLL-CH



A resistência PT1000 térmica é usada para a medida da temperatura, e o medidor de fluxo eletromagnético para a medida do fluxo, com desempenho alto da precisão da medida, o estável e o seguro, e o excelente.

◎A tubulação da medida não tem nenhuma peça da resistência, nenhum dano da pressão, não afetado pela qualidade de água má.

◎A escala medida do fluxo é larga e o caudal pode ser ajustado 0,5 m/s a 10 m/s.

◎A exposição do luminoso do LCD da grande tela em todo o chinês, pode ser lida claramente na luz forte e na nenhuma luz.

◎Tem a função simultânea da exposição da taxa cumulativa do calor, do caudal cumulativo, da taxa instantânea do calor, do caudal instantâneo, da temperatura da entrada da água, da temperatura da efluência da água e dos outros dados.

◎O método de correção térmico do calor da entalpia com mudança de temperatura aleatória é adotado para assegurar a medida exata em temperaturas da água diferentes.

◎Com MODBUS, CERVO, GPRS, saída de uma comunicação digital de PROFIBUS, conveniente para uma comunicação remota. Função da proteção de senha, você não pode alterar os parâmetros de trabalho sem uma senha.
