Detalhes do produto:
|
| Aplicação típica: | Líquido condutor, pó contínuo condutor | Material da antena: | Haste rígida isolada PTFE/304 (opcional) |
|---|---|---|---|
| Fonte de alimentação: | 24 VDC | Temperatura média: | -40~+140℃ |
| Pressão do processo: | -0,1 ~ 4.0MPa | enlace do procedimento: | 3/4 de linha de BSPT, flange (opcional) |
| níveis de proteção: | IP 67 | Saída do sinal: | 4… 20mA/HART/RS485/Modbus…. |

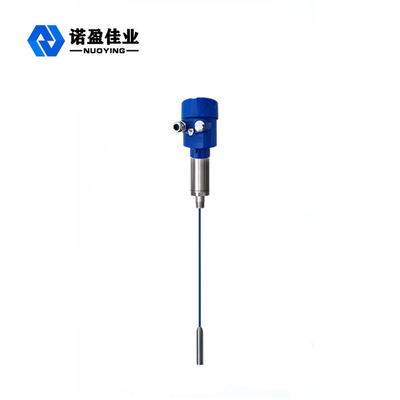

Transmissor alto do nível da admissão do RF da sensibilidade NYSP-M17 com projeto de circuito de condução original do protetor
O princípio de trabalho de transmissor alto do nível da admissão do RF da sensibilidade NYSP-M17 com projeto de circuito de condução original do protetor
A tecnologia da medida da admissão da radiofrequência é uma tecnologia nivelada da medida com vantagens originais. Embora similar no conceito à tecnologia capacitiva geral da medida, tecnologia da admissão do RF incorpora circuitos do Conduzir-protetor e circuitos do interruptor inversor na unidade eletrônica, assim permitindo medidas separadas da impedância e da capacidade. Pode ser calculada pelas leis de física que a impedância e a capacidade de todo o material de suspensão são a mesma, assim que o efeito do material de suspensão pode ser medido e eliminado da saída total pelo deslocamento de fase do circuito da oscilação.
Características de projeto do transmissor alto do nível da admissão do RF da sensibilidade NYSP-M17 com projeto de circuito de condução original do protetor
◎anti suspensão: o projeto de circuito de condução original do protetor melhora a anti capacidade de suspensão
◎escala da fonte de alimentação: escala de trabalho da fonte de alimentação: 13 ~ 35vdc
◎temperatura do processo da ponta de prova: - ℃ 100 ~ ℃ 800
◎Nenhuma medida da zona morta, pode ser aplicada a uma grande escala de ocasiões niveladas materiais da medida de mais de dez centímetros ou mesmo de diversos centímetros
◎A escala de medição máxima pode alcançar cem medidores, mesmo centenas dos medidores
◎A medida material viscoso da relação é uma grande vantagem deste instrumento
◎saída estável e segura, resistente à cinza de mosca, ao material de queda, ao vapor de água, à cristalização e à cera
◎nenhum movimento, não peças fáceis vestir, nenhumas limpeza, manutenção e eliminação de erros regulares
Parâmetros técnicos do transmissor alto do nível da admissão do RF da sensibilidade NYSP-M17 com projeto de circuito de condução original do protetor
| Aplicação típica | Líquido (corrosão, condutibilidade, baixa constante dielétrica, agitação, de relação, de desidratação elétrica, de viscosidade, da escala profundamente bem, ultra grande e das outras ocasiões) |
| Poeira (condutibilidade, pó de isolamento, etc.) | |
| Contínuo (sólido de isolamento da condutibilidade, do isolamento, a ultra-alta da temperatura, etc.) | |
|
modelo do produto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Formulário da antena
|
Cabo macio, cabo macio isolado, cabo macio não isolado, haste dura, haste dura isolada, haste dura isolada em ambas as extremidades, haste dura cilíndrica |
| Material da antena | PTFE, 304.316 |
| escala de medição | 3m, 20m (profundamente o poço pode medir centenas de medidores e pode ser personalizado) |
| Comprimento de onda | 635-650mm |
| Precisão da medida | 0.05%~0.1%F.S |
| Fonte de alimentação | 24VDC |
|
saída do sinal |
4… 20mA/HART/RS485/Modbus…. |
| Temperatura do processo | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Pressão do processo |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Conexão do processo | linha de parafuso, flange (selecionável) |
| Relação elétrica | M20*1.5, ″ NPT DO ½ |
| níveis de proteção | IP65, IP67, IP68 (selecionáveis) |
| Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
