Detalhes do produto:
|
| Diâmetro:: | DN6-DN2000 | Fonte de energia:: | 24 VCC |
|---|---|---|---|
| Precisão:: | ±0.2%, ±0.5% | Temperatura ambiental:: | -25℃~60℃ |
| Inscrição:: | Líquido condutor, lama | Saída do sinal:: | 4~20 m A, RS 485, CERVO, MODBUS |
| categoria da proteção:: | IP65, IP67 | Temperatura média:: | - 40℃ ~+ 130℃ |
| Realçar: | Transmissor de Fluxo Eletromagnético Tipo Pasta,Medidor de Fluxo Eletromagnético 24VDC,Medidor de Fluxo Eletromagnético Anti-Interferência |
||

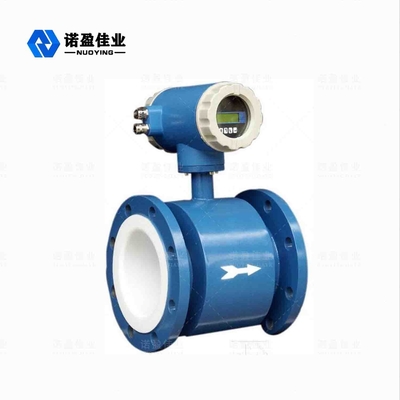

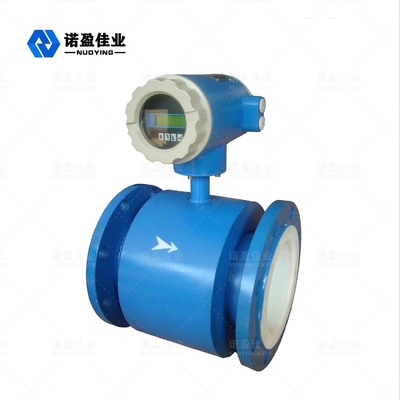

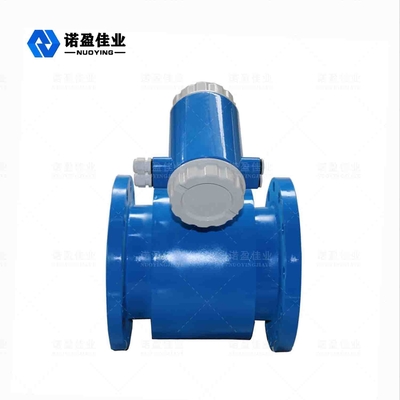

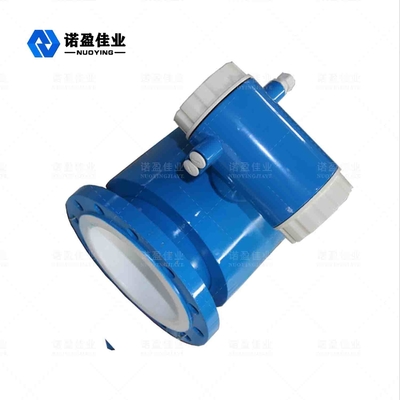

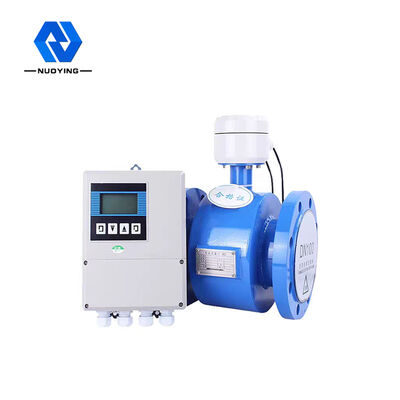

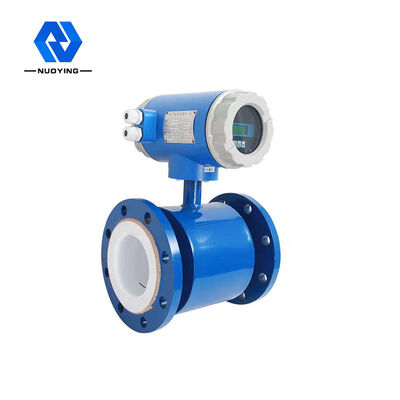

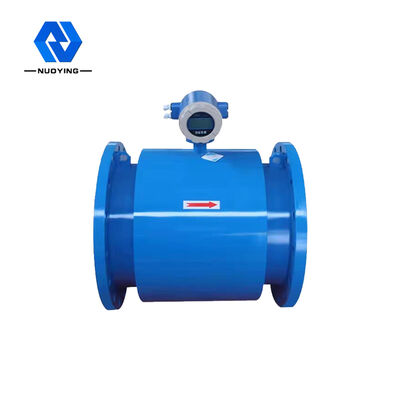

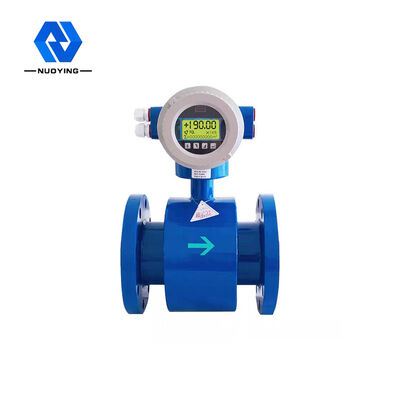

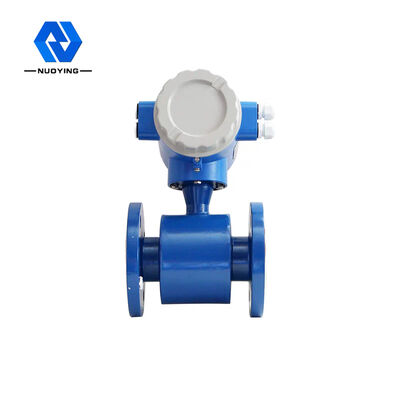

Medidor de vazão eletromagnético tipo pasta
O medidor de vazão eletromagnético tipo pasta NYLL-JY é um medidor de vazão eletromagnético dedicado à medição de pasta, pasta mineral, água e pasta de carvão.Medição de alta precisão.O produto adota o modo de excitação de alta frequência ou dupla frequência,Ampla cobertura para atender aos requisitos de vários fluidos condutores,que efetivamente melhora a capacidade do sinal de ruído anti-pasta, boa estabilidade, operação conveniente e a concentração de medição pode chegar a 5% ~ 60%.Velocidade de cálculo rápida, forte capacidade anti-interferência, medição confiável e alta precisão. Sem fluxo de resistência e partes ativas no tubo de medição, especialmente adequado para fluxo bifásico líquido e sólido, como: polpa, lama, pasta mineral, água e medição de pasta de carvão, concentração de pasta e proporção de qualidade podem chegar a 40%, e a faixa de mudança usual é inferior a 5%.
Medidor de vazão eletromagnético tipo pasta Parâmetros técnicos
| mostrar | display digital ou de caracteres, valor total, porcentagem, informações de alarme, etc. | |
| Calculadora cumulativa interna | Para fluxo direto total, fluxo reverso total e fluxo líquido podem atingir um cálculo cumulativo de 10 bits. | |
| temperatura | -25℃～60℃ | |
| Padrão de proteção | IP65 | |
| Tensão da fonte de alimentação |
corrente alternada: AC (100~230)±15%V,47~440Hz, O consumo máximo de energia é 80W; corrente contínua: DC11 ~ 40V, o consumo máximo de energia é 80W. |
|
| resultado | Saída de volume analógico | Com 4~20 m A/resistência de carga de 650, a saída da quantidade de simulação bidirecional é dividida em quantidade de simulação de fluxo direto e fluxo reverso. |
| Saída de pulso duplo | Pode refletir o fluxo direto e reverso, para onda quadrada de 0 ~ 2000 Hz ou sinal de pulso de largura de pulso fixa. Parâmetros como frequência de repetição de pulso, frequência de corte e largura de pulso são todos programados prograticamente. z, e qualquer valor inteiro na faixa. Quando o transistor de saída isolado está ligado, a corrente é 150 m A e tensão aberta < 35 V. | |
| Saída de alarme dupla | Os seguintes parâmetros podem ser programados: fluxo superior e inferior, detecção de controle de tráfego aéreo;condições de erro;fluxo direto/reverso;polaridade (aberto/desligado) dentro da faixa especificada, pulso (frequência) dentro da faixa especificada;frequência de corte de pulso, etc. Quando o transistor de saída protegido pela saída de isolamento é ligado, a corrente é de 150 m A, de modo que uma tensão de 0 V pode ser gerada neste momento. A tensão de circuito aberto é <35 V. | |
|
entrada |
Fechar calculadora cumulativa de fechamento isolado de fora. (Nota: não isolado de pulso e alarme) Isolamento no volume analógico, volume de pulso / sinal de alarme e terra, a tensão de isolamento é DC 500V. | |
|
configuração |
A configuração é armazenada em uma memória não volátil (geralmente disponível por 10 anos). Os valores predefinidos pelo próprio usuário podem ser alterados. | |
| auto diagnóstico | O conversor pode confirmar que o hardware está normal e pode fazer o diagnóstico de falhas, como uma falha no acionamento da bobina, etc. | |
| Configuração da taxa de fluxo | Faixa de medição de vazão equivalente à porcentagem de vazão máxima (12 m/s), que pode ser alterada. | |
| intercambiabilidade |
O conversor está totalmente disponível de forma intercambiável com os sensores MFD de vários calibres. O conversor pode ser configurado em campo. A substituição do conversor não afeta as características do sistema. |
|
| Selo da caixa de contorno | M 20 * 1,5 Manga de vedação. Pode ser descrita nos requisitos especiais do usuário. | |
| tempo constante | Todos são programáveis de 1 segundo a 120 segundos. | |
| Exibe a direção |
Direção de exibição de um tipo de corpo: sob a seleção de um medidor de vazão eletromagnético integrado, a direção exibida pelo conversor não é facilmente observada devido à direção da tubulação, que pode ser satisfeita escolhendo a direção de exibição (ou seja, horizontal ou vertical) |
|
| classificação anti-risco | Exdmib II CT6 | |
| mostrar | Configuração completa: as unidades de engenharia são opcionais, como taxa de vazão, unidade de vazão, todas as saídas, etc. | |
| Detecção de controle de tráfego aéreo: assegure a exibição de "0" durante o controle de tráfego aéreo. | ||
| Intercambialidade: O conversor/sensor é intercambiável sem comprometer o desempenho. | ||
| Autodiagnóstico: Certifique-se de que o conversor e o sensor funcionam corretamente. | ||
| Modo de teste: Várias funções de saída e exibição podem ser testadas mesmo sem o sensor estar conectado. | ||
