Detalhes do produto:
|
Aplicação típica: | Líquido | Modelo do produto: | NYCZ500 |
---|---|---|---|
Método de instalação: | Parte-montado | Faixa de medição: | 0-50~5000mm (tipo de cabo: 25m) |
Precisão de medição: | +0.5mm | Temperatura do processo: | - temperatura ambiental de 40~+200 ℃: - influência da temperatura de 40~+80 ℃: ℃ do ± 0,5 |
Pressão do processo: | -0.1~+10.0MPa | Conexão: | Rosqueie, flangeie, suporte (opcional) |
Realçar: | Medidor de nível magnetostritivo industrial,medidor de nível de líquido magnetostritivo montado na parte superior |
Aplicabilidade mais amplaMedidor de Nível de Líquido Magnetostrictivo Forte ConfiabilidadeAplicações Industriais
Excelente SegurançaMedidor de nível de líquido magnetostritivo fácil de instalar e manterPrincípio de Funcionamento

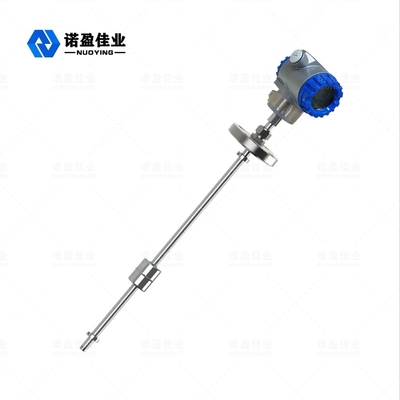

Como mostra a imagem, o medidor de nível de líquido magnetostritivo é formado por uma haste de medição, uma câmara eletrônica e uma esfera flutuante sem contato encapsulada na haste de medição.
O fio magnetostrictivo (fio de onda guiada) é instalado na haste de medição.A haste de medição é feita de tubo de aço inoxidável não magnético, que protege o fio de onda guiada.Quando o instrumento está funcionando, o gerador de pulsos na câmara eletrônica envia um pulso inicial que é transmitido através do fio, gerando um campo magnético rotativo em movimento.Quando este campo magnético encontra o campo magnético permanente na boia, ele gera um efeito de alongamento magnetostritivo, fazendo com que o fio da onda guiada se torça e gere uma onda mecânica de velocidade constante que se transmite em duas direções.A onda mecânica que atinge a extremidade da haste de medição é absorvida pelo amortecedor.A onda mecânica transmitida de volta para a câmara eletrônica é detectada pelo dispositivo de captação de energia instalado na câmara eletrônica e então convertida no pulso de corrente correspondente.O dispositivo de captação de energia calcula a diferença de tempo entre os dois pulsos para fornecer uma medição precisa do nível do líquido.
Medidor de Nível de Líquido MagnetostrictivoRecurso de design
◎ Aplicabilidade mais ampla, com uma variedade de formas de sonda, formas de conexão de processo e materiais de produção, que podem ser personalizados.
◎ Forte confiabilidade: já que o medidor de nível de líquido magnetostrictivo adota o princípio de guia de onda.Todo o conversor é fechado em um tubo de aço inoxidável, sem contato com o meio de medição.O sensor funciona de forma confiável e tem uma longa vida útil.
◎ Alta precisão: como o medidor de nível de líquido magnetostrictivo funciona com pulso de guia de onda, o deslocamento medido é determinado medindo o tempo do pulso inicial e o pulso final durante o trabalho, portanto, a precisão da medição é alta e a resolução é melhor que 0,01% FS, que é uma precisão difícil de alcançar com outros sensores.
◎ Excelente segurança: o medidor de nível de líquido magnetostrictivo tem alto desempenho à prova de explosão, é intrinsecamente seguro e seguro de usar e é especialmente adequado para a medição de matérias-primas químicas e líquidos inflamáveis.Não é necessário abrir a tampa do tanque durante a medição para evitar a insegurança da medição manual.
◎ O medidor de nível magnetostritivo é de fácil instalação e manutenção: o medidor de nível magnetostritivo geralmente é instalado através do orifício do tubo existente no topo do tanque, especialmente adequado para a instalação de tanques de armazenamento subterrâneos e tanques de armazenamento que foram colocados em operação e podem não afeta a produção normal durante o processo de instalação.
Medidor de Nível de Líquido Magnetostrictivo Parâmetro do produto
Aplicação típica | líquido |
Modelo do produto | NYCZ500 |
Material da Haste da Sonda | 304, 316 (opcional) |
Faixa de medição | 0-50~5000mm (tipo de cabo: 25m) |
Precisão de Medição | +0,5 mm |
Temperatura do processo | - 40~+200 ℃ Temperatura ambiente: - 40~+80 ℃ Influência da temperatura: ± 0,5 ℃ |
Tempo de resposta | 0,2~5ms |
Pressão do Processo | - 0,1~+10,0MPa |
Conexão de processo | rosca, flange, suporte (opcional) |
Interface Elétrica | M20 x 1,5, G3/4'' |
Fonte de alimentação | 24VCC, 220VCA (opcional) |
Saída de Sinal | 4... 20mA/HART/RS485 |
Exibir no local | LCD (opcional) |
Grau de proteção | IP65 |
Classe à prova de explosão | Exia II CT6 (detalhes no certificado) |
Medidor de Nível de Líquido MagnetostrictivoAplicação do produto
Medição e controle de nível de líquido no campo industrial
Controle de nível de líquido de processo químico Controle de nível de líquido de tanque farmacêutico
Monitoramento do nível de água da barragem de controle de tanques de alimentos e bebidas
Medição e controle da interface óleo-água para tratamento de água potável e esgoto
Outra medição de nível de líquido e controle do sistema de gerenciamento de medição em posto de gasolina
