Detalhes do produto:
|
| Aplicação típica: | Especialmente para o líquido corrosivo de Stronge | Modelo do produto: | NYCSUL-501 |
|---|---|---|---|
| Método de instalação: | Linha, flange | Faixa de medição: | 6m, 20m |
| Material da antena: | PTFE, 304, 316 | Temperatura do processo: | -184 ~ +260°C |
| Pressão do processo: | -0,1 ~ 1.6MPa | saída do sinal: | 4-20 miliampère /HART/RS485/Modbus |
| Realçar: | Medidor de Nível de Líquido de Capacitância de RF,Medidor de Nível de Líquido de 20m,Transmissor de Nível de Admitância de RF de Líquido de Flange |
||
AltoEstabilidade e Confiabilidade Líquido de Capacitância de RFMedidor de nível paraVárias aplicações de líquidos
Vários tipos de sondas e materiaisMedidor de nível de líquido de capacitância de RF fácil de ser instaladoOPrincípio operacional
Baseado na tecnologia de capacitância de RF.Aplique uma frequência de rádio à sonda, determine os efeitos do ambiente circundante através de análise contínua.Porque cada material tem sua própria constante dielétrica e são diferentes da condutividade do ar.Quando a ponta de prova entra em contato com o material, a impedância total refletida pelo pequeno deslocamento de capacitância muda.Como a sonda energizada e a parede do recipiente se formam juntas como um capacitor, o isolador da sonda e o ar circundante tornam-se materiais dielétricos.Quando o ar (constante dielétrica é 1,0) é substituído por outro material (constante dielétrica > 1,0), a mudança do valor da capacitância altera a impedância.Este efeito é medido pelo circuito e então comparado com os dados de referência estabelecidos pelo ajuste de sensibilidade (circuito).
Além disso, ao adicionar o Driving-Shield e o circuito chopper na tecnologia RF Admittance, ele pode realizar medições separadas de impedância e capacitância.Desta forma, o Medidor de Nível de Admitância de RF pode evitar ser mal orientado por afetar materiais suspensos durante o processo de medição.Isso garante a precisão da medição.
Recurso de Design do Medidor de Nível de Líquido de Capacitância de RF
★ Conversor e sensor modular integrado, sem partes móveis, alta confiabilidade e forte capacidade anti-interferência
★ Aplicabilidade mais ampla, com vários formulários de sonda, vários formulários de conexão de processo e vários materiais de fabricação, também podem ser personalizados
★ Fácil de instalar e depurar, conveniente para manter.
Medidor de Nível de Líquido de Capacitância de RFParâmetro técnico
| Aplicação típica | Líquido, especialmente para líquidos corrosivos fortes |
| Modelo do produto | NYDR-3051 |

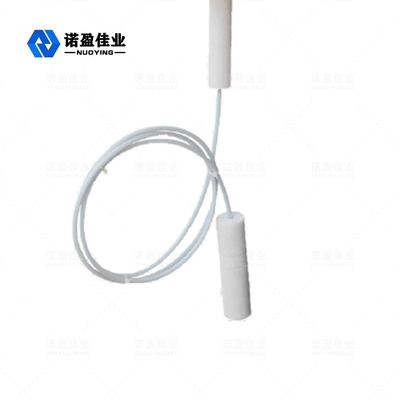

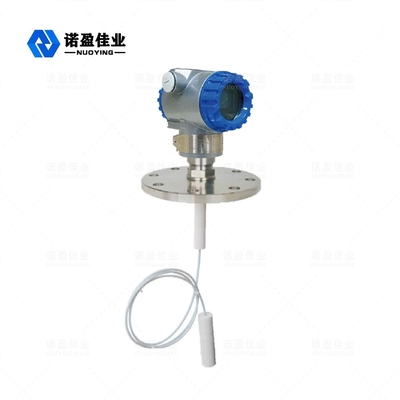

| Tipo de antena | Cabo macio, haste dura. |
| Material da Antena | PTFE, 304, 316 |
| Faixa de medição | 6m, 20m |
| Tempo de atraso | 0~30s contínuo Ajustável |
| Temperatura do processo | -184 ~ +260°C |
| Pressão do Processo | -0,1 ~ 1,6 MPa |
| Conexão do processo | Rosca, Flange |
| Interface Elétrica | M20 x 1,5,1/2" NPT |
| Fonte de alimentação | 24 VCC |
| Saída de sinal | 4-20 mA/HART/RS485/Modbus |
| Grau de proteção | IP65, IP67, IP68 (opcional) |
| Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (detalhes no certificado) |

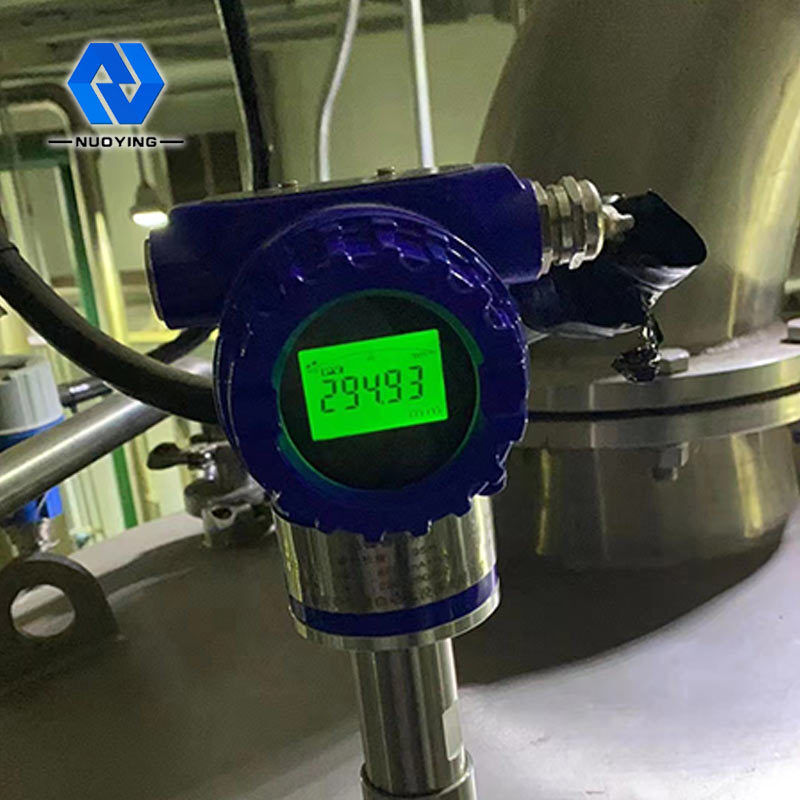

Medidor de Nível de Líquido de Capacitância de RFAplicação do produto
O medidor de nível capacitivo pode ser usado para medição contínua de nível de quase todos os meios fortes, fracos ou não corrosivos em vasos abertos ou de pressão.Amplamente utilizado em: Petróleo, Químico, Fertilizante, Metalurgia, Gás Natural, Usina Elétrica, Máquinas, Fabricação, Fábrica Farmacêutica, Tratamento de Esgotos, Alimentos e outras ocasiões industriais de detecção e controle de nível de líquido.
