Detalhes do produto:
|
Aplicação típica: | contínuo, líquido, poeira | Modelo do produto: | NYRD806 |
---|---|---|---|
Tipo da antena: | de aço inoxidável | Material da antena: | 304.316 |
Escala de medição: | 30m | Temperatura do processo: | -40°C~+250°C |
Pressão do processo: | -0.1~4.0MPa | Precisão da medida: | 0.05%~0.1% F.S |
Realçar: | medidor nivelado do radar 26ghz industrial,Transmissor de alta pressão do sensor nivelado do radar,Tipo transmissor do radar SS304 do nível |

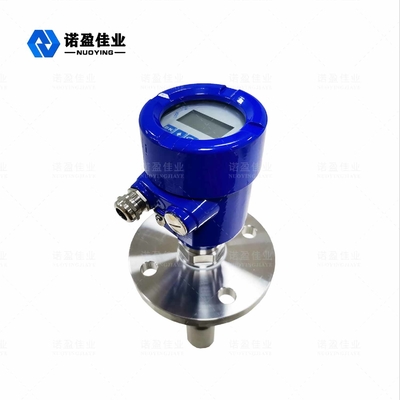

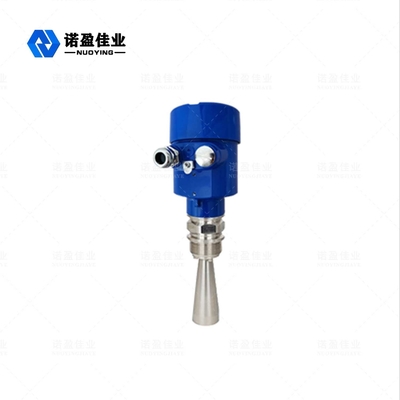

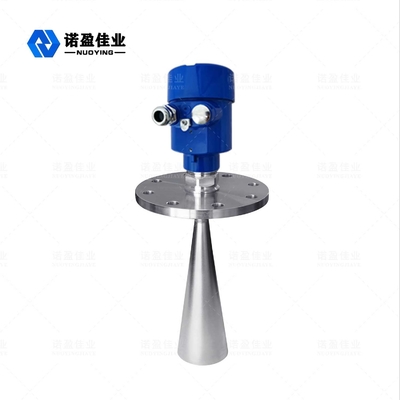

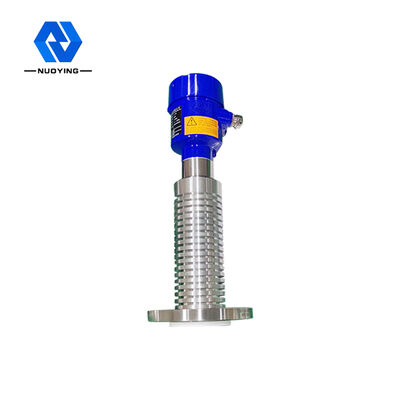

Medidor nivelado do radar da estrutura compacta 26GHz que resiste a alta pressão
Penetração forte Adaptbility largo no princípio de funcionamento nivelado do medidor do radar industrial de Applicatons 26ghz
Os sensores nivelados do serie do medidor NYRD80X do radar são o tipo de alta frequência instrumentos do radar 26GHz de medição do nível, com uma escala de medição máxima de 80 medidores. Sua antena transmite os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Quando a onda do pulso alcança a superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez. O sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado (porque a velocidade da propagação do pulso é extremamente rápida, o momento tomado para que a onda eletromagnética alcance o alvo e retorne ao receptor após a reflexão são quase instantâneas).
característica de projeto nivelada do medidor do radar 26GHz
◎Tamanho pequeno da antena, fácil instalar; Não radar do contato, nenhum desgaste, nenhuma poluição.
◎Comprimento de onda mais curto, melhor reflexão para a superfície contínua inclinado.
◎Ângulo de feixe pequeno e energia concentrada, que aumenta o sinal do eco e o ajuda a evitar a interferência.
◎Ligações menores da área cega da medida para melhorar o desempenho na medida pequena do tanque.
◎De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo.
parâmetro nivelado do produto do medidor do radar 26GHz
Aplicação típica |
Contínuo, líquido, poeira |
Modelo do produto | NYRD806 |
Antena TypeR | Stell inoxidável |
Material da antena | 304.316 |
Escala de medição | 30m |
Precisão de medição | 0.05%~0.1% F.S |
Temperatura do processo | - ℃ 40~+250 ( |
Processo Presure | - 0.1~4.0MPa |
Conexão do processo | linha, suporte, flange |
Relação elétrica | M20 x 1,5, NPT de 1/2 " |
Poder da fonte | 24VDC, 220VAC |
Saída do sinal | 4-20 miliampère /HART/RS485/Modbus.. |
Categoria da proteção | IP67, IP68 (opcionais) |
Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (detalhes no certificado) |
