Detalhes do produto:
|
| Aplicação típica: | Aplicação complexa do processo (corrosão de Stong) | Modelo do produto: | NYRD805 |
|---|---|---|---|

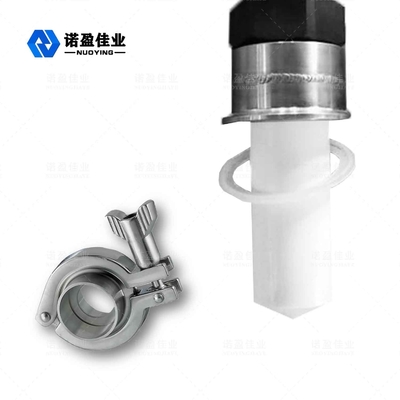

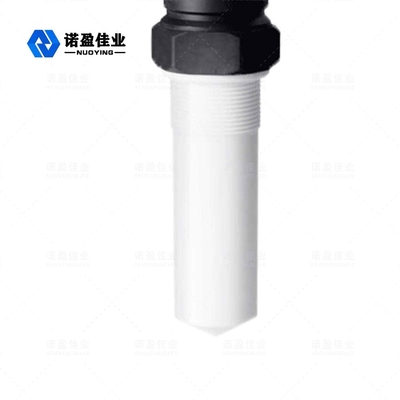

| Tipo da antena: | tipo da haste (PFTE) | Material da antena: | 304, PTFE |
| Escala de medição: | 10m, 20m (personalizados) | Temperatura do processo: | -40°C~+130°C (o °C above130 personalizou) |
| Pressão do processo: | -0.1~0.3Mpa (personalizado) | precisão da medida: | 0.05%~0.1% F.S |
| Realçar: | Não tipo transmissor do radar do contato do nível,Sensor de Rod Type Radar Liquid Level,Medidor nivelado 26ghz do radar industrial |
||

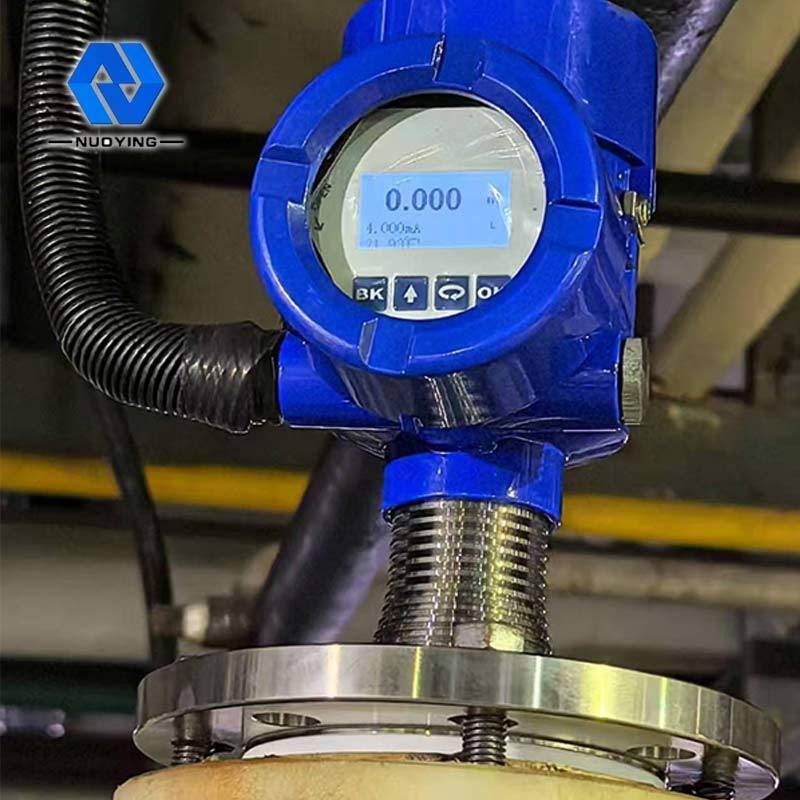

A estrutura compacta fácil instalar o medidor nivelado do radar 26GHz não contacta não nenhuma poluição Applicatons industrial
Medidor nivelado do radar 26GHz anticorrosivo não afetado pelo princípio de funcionamento de Adaptbility da espuma extensamente

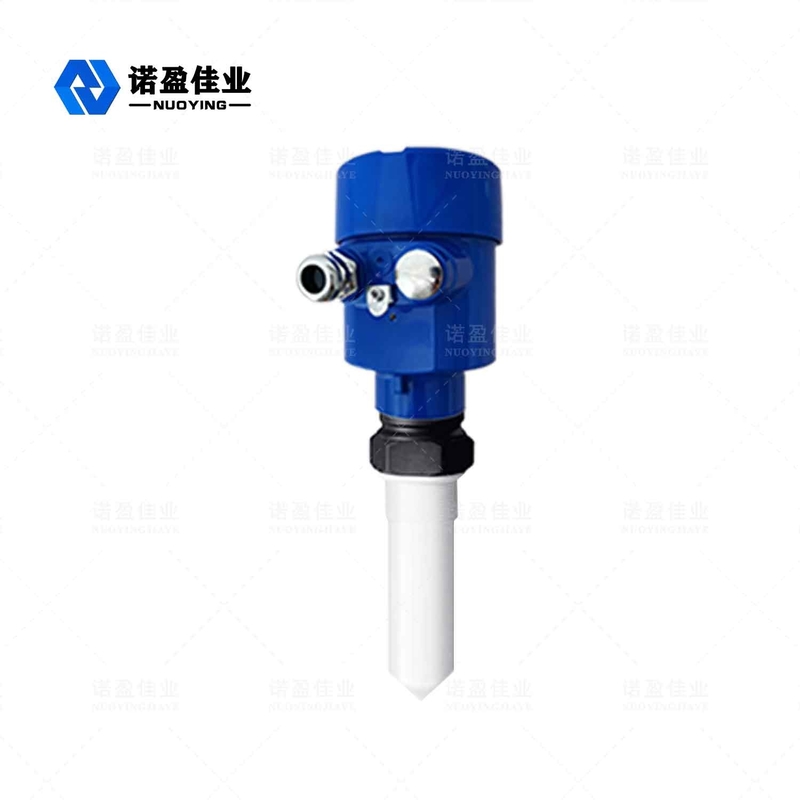

Os sensores nivelados do serie do medidor NYRD80X do radar são o tipo de alta frequência instrumentos do radar 26GHz de medição do nível, com uma escala de medição máxima de 80 medidores. A antena é aperfeiçoada mais, e o microprocessador rápido novo pode executar a análise do sinal e o processamento em uma taxa mais alta, de modo que o instrumento possa ser usado para algumas condições complexas da medida tais como o reator e o silo contínuo.
Sua antena transmite os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Quando a onda do pulso alcança a superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez. O sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado (porque a velocidade da propagação do pulso é extremamente rápida, o momento tomado para que a onda eletromagnética alcance o alvo e retorne ao receptor após a reflexão são quase instantâneas).
característica de projeto nivelada do medidor do radar 26GHz
◎Tamanho pequeno da antena, fácil instalar; Não radar do contato, nenhum desgaste, nenhuma poluição.
◎Quase livre da corrosão e da espuma; Não é afetado pela mudança da densidade, da temperatura e da pressão médias. Também, poeira forte
o ambiente tem pouco impacto no funcionamento do medidor nivelado de alta frequência.
◎Comprimento de onda mais curto, melhor reflexão para a superfície contínua inclinado.
◎Ângulo de feixe pequeno e energia concentrada, que aumenta o sinal do eco e o ajuda a evitar a interferência.
◎Ligações menores da área cega da medida para melhorar o desempenho na medida pequena do tanque.
◎Relação de relação sinal-ruído alta, mesmo no caso das flutuações, pode executar melhor.
◎De alta frequência, é a melhor escolha para medir o meio constante dielétrico contínuo e baixo.
parâmetro nivelado do produto do medidor do radar 26GHz
| Aplicação típica | Aplicação complexa do processo (corrosão de Stong) |
| Modelo do produto | NYRD805 |
| Tipo da antena | tipo da haste, |
| Material da antena | 304, 316, PP, PFA |
| Escala de medição | 10m, 20m, 30m, 35m, 40m, 80m |
| Precisão de medição | 0.05%~0.1% F.S |
| Temperatura do processo | ℃ 40~+130, - ℃ 40~+150, - 40~+26 ℃, 40~+℃ |
| Processo Presure | 0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa |
| Conexão do processo | linha, suporte, flange, braçadeira sanitária (opcional) |
| Relação elétrica | M20 x 1,5, NPT de 1/2 " |
| Poder da fonte | 24VDC (dois fio, de quatro fios), 220VAC |
| Saída do sinal | 4-20 miliampère /HART/RS485/Modbus.. |
| Categoria da proteção | IP67, IP68 (opcionais) |
| Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (detalhes no certificado) |
