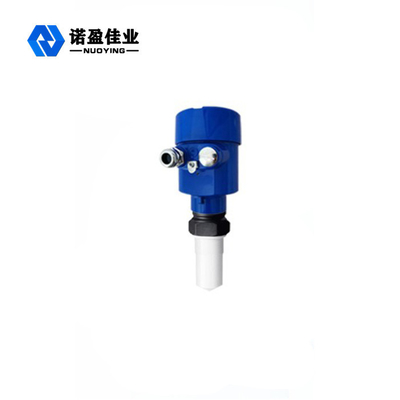

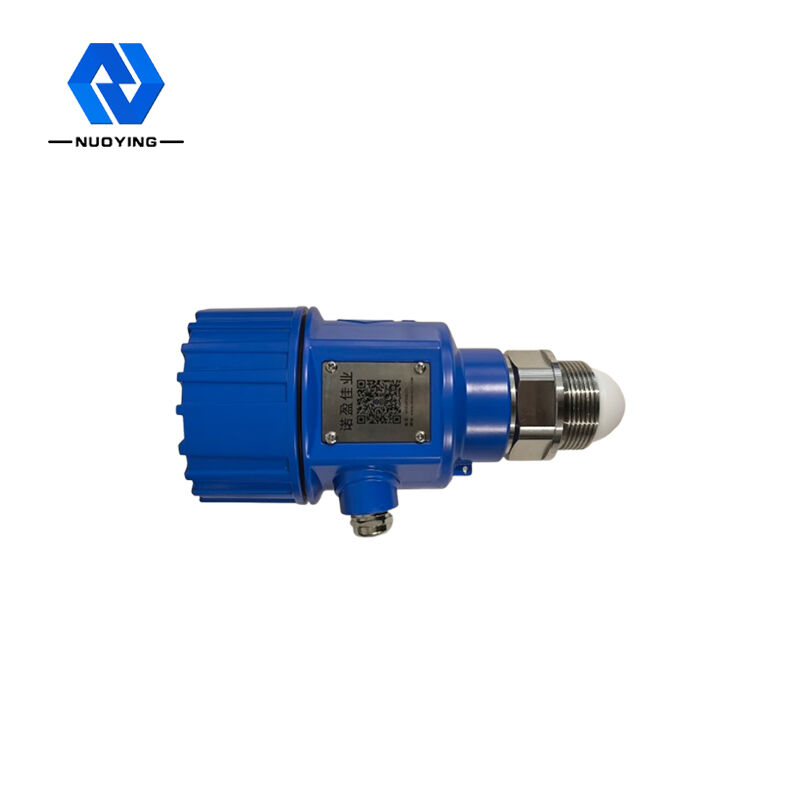

O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água

O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água
NYRD808 Radar Level Meter Handheld Ultrasonic Water Level Sensor
O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água

Imagem Grande :  O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água

Detalhes do produto:
Lugar de origem: Xi'an, Shaanxi, China
Marca: NUOYINGJIAYE
Certificação: CE/ExiaⅡCT6 Ga,ExdⅡCT6 Gb
Número do modelo: NYRD808
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 PCS
Preço: $450 to $1700 /pcs
Detalhes da embalagem: Caixa, 60cm×30cm×30cm
Tempo de entrega: 7 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: mês de 1000 PCes pre

O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água

descrição
Aplicação: líquidos, poeira, sólidos Artigo não.: NYRD808
Formulário da antena: Tipo da barra, tipo da gota da água Material da antena: 、 316 do、 304 de PTFE
Escala de medição: 35m, 40m, 80m Precisão da medida: 0.05%~0.1%F.S
Realçar:

Sensor nivelado ultrassônico Handheld de água

,

Medidor nivelado do radar ultrassônico da água

,

transmissor nivelado do radar líquido de 40m

Medidor nivelado do radar ultrassônico Handheld do sensor nivelado de água



Descrição

Esta série de radar que o medidor nivelado adotou o sensor de radar 26G de alta frequência, a escala máxima da medida pode alcançar até 70 medidores. A antena é transformação mais ulterior aperfeiçoada,
os microprocessadores rápidos novos têm uma velocidade mais alta e a eficiência pode ser análise feita do sinal, a instrumentação pode ser usada para o reator, o silo contínuo e o ambiente muito complexo da medida.

Imagens detalhadas

 Medidor nivelado do radar ultrassônico Handheld do sensor nivelado de águaO nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água 1

Especificação



Do radar ultrassônico do sensor nivelado de água de HHandheld medidor nivelado
Aplicação Todos os tipos do líquido corrosivo
Escala de medição 10 medidores
Conexão do processo Linha, flange
Temperatura média -40℃ ~ +120℃
Pressão do processo -0,1 ~ 0,3 Mpa
Precisão ±5mm
Categoria da proteção IP67
Escala de frequência 26GHz
Saída do sinal 4~20mA/Hart (Dois-fio/quatro) RS485/Modbus
Categoria à prova de explosões Exia II C T6 GA



Princípio

O pulso nivelado da micro-ondas da antena de transmissor do radar é estreito, a antena descendente da transmissão. A exposição da micro-ondas à superfície média é refletida para trás outra vez pelo sistema da antena recebe, envia o sinal ao circuito eletrônico convertido automaticamente em sinais nivelados (porque a velocidade da propagação da micro-ondas, onda eletromagnética para alcançar o alvo e refletidos de volta ao receptor esta vez é quase instantânea).

Medidor nivelado do radar ultrassônico Handheld do sensor nivelado de água

Medida da referência: Parte inferior da linha de parafuso ou a superfície de selagem da flange.
Nota: Certifique-se que o medidor nivelado do radar o mais de nível elevado não pode entrar nas cortinas de medição
área (figura D mostrada abaixo).

Características



Tamanho pequeno da antena do Ø, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.

Ø quase nenhuma corrosão, efeito da bolha; quase não afetado pelo vapor de água na atmosfera, na temperatura e em mudanças da pressão.

O ambiente sério da poeira do Ø no trabalho de nível elevado do medidor tem pouco efeito.

O Ø um comprimento de onda mais curto, a reflexão da inclinação de superfície contínua é melhor.

O ângulo de feixe do Ø é pequeno, a energia é concentrado, pode aumentar a capacidade do eco e evitar a interferência.

O Ø a escala de medição é menor, para uma medida renderá bons resultados.

A relação de relação sinal-ruído alta do Ø, o estado da flutuação nivelada pode obter o melhor desempenho.

Alta frequência do Ø, medida da constante dielétrica contínua e baixa da melhor escolha.



As exigências da instalação

Guia de instalação:



Seja instalado no diâmetro do 1/4 ou do 1/6. Nota: a distância entre a distância mínima da parede do tanque deve ser o tanque 1/10. altos.



Nota: 1. referência

centro do recipiente 2.The ou linha central da simetria

O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água 3

O nível cônico superior do tanque, pode ser instalado em

a parte superior do tanque é intermediária, pode garantir a medida à parte inferior cônica.

O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água 4

Uma antena da alimentação à superfície vertical do alinhamento. Se a superfície é áspera, o ângulo da pilha deve ser usado para ajustar o ângulo da flange do cardan da antena à superfície do alinhamento.



(Devido à inclinação de superfície contínua causará a atenuação do eco, mesmo a perda de sinal.)

O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água 5



Erros da instalação típica:



O tanque cônico do Ø não pode ser instalado acima do porto da alimentação.

Nota: a instalação exterior deve adotar o para-sol.





1. correto

2. medidas impermeáveis do erro

O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água 6

O Ø o instrumento não pode ser instalado no intermediário arqueado ou abobadado do telhado. Além do que o produto o eco indireto é afetado igualmente pelos ecos. O eco múltiplo pode ser maior do que o valor real do eco do sinal, porque através da parte superior pode concentrar o eco múltiplo. Assim não pode ser instalado em um lugar central.

1. Correto

2. Erro

O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água 7

O Ø lá é obstáculos que afetam a placa necessário da reflexão da medida.

1. Correto

2. Erro

O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água 8



A conexão elétrica



A tensão de fonte de alimentação:



(4~20) mA/HART (sistema de dois fios)



A fonte de alimentação e o sinal da corrente de saída
compartilhando de um cabo do protetor de dois núcleos. A escala da tensão de fonte para ver dados técnicos. Para o tipo intrinsecamente seguro deve ser uma barreira de segurança entre a fonte de alimentação e o instrumento.



(4~20) mA/HART (sistema de quatro fios)



Fonte de alimentação separada e o sinal atual,
respectivamente usando um cabo distribuidor de corrente. A escala da tensão de fonte para ver dados técnicos.



RS485/Modbus



Fonte de alimentação e de sinal de Modbus linha separada drespectively usando um cabo protegido, a escala da tensão de fonte de alimentação para ver dados técnicos.



FAQ

Q: Quanto tempo você me responderá?

: Nós contactá-lo-emos o mais cedo possível mas dentro de 12 horas

Q: Posso eu obter algumas amostras?

: Sim, a ordem da amostra está disponível para a verificação da qualidade e o teste do mercado. Mas você tem que pagar o custo expresso.

Q: Como possa logo você arranjam sua produção?

: Uma vez que obtendo sua confirmação do produto e recebendo o pagamento adiantado, a produção será começada imediatamente.

Q: Que é prazo de entrega?

: Toma geralmente aproximadamente 3-5 dias de trabalho para a ordem pequena e 10-15 dias para a ordem grande.

Q: Como você controla sua qualidade?

: Três etapas da inspeção (do original, da produção, e de bens terminados) + bom serviço da garantia (1 ano livre mudar um novo sem alguns fatores humanos de dano).

Q: Que certificados você tem?

: ISO9000, CE, certificação à prova de explosões, RoHs pronto. E antes do delievry dos bens, a certificação da inspeção da qualidade e da segurança emitida pelas terceiras peças igualmente pode ser oferecida.

Q: Poderia eu visitar sua fábrica?

: Muito bem-vindo! Mosca ao porto do ar de Xian Yang. Era um prazer grande para nós.

Q: Que é seus termos de garantia?

: Nós oferecemos 12 meses de tempo da garantia.

Q: pode você proporcionar o OEM & o serviço personalizado?

: Sim, o OEM e o ODM estão ambo o disponíveis, nós têm o departamento profissional do R&D que pode fornecer soluções profissionais para você.



Parâmetro técnico





O nível do radar NYRD808 mede sensor nivelado ultrassônico Handheld de água 9



Aplicação Todos os tipos dos líquidos (corrosão forte, baixa constante dielétrica, agitação, vapor, cristalização, condensação, pasta, alta temperatura e alta pressão, etc.)
Todos os tipos da poeira (poeira forte, poeira de flutuação, pó do cimento, pó de cal, cinza de mosca, cristalização e outras ocasiões)
Vários sólidos (grão, pedras pequenas, minério de ferro, carvão, etc.)
Número do artigo NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86
NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL
Formulário da antena Tipo da barra, tipo da gota da água, tipo da placa, tipo do chifre, tipo da superfície, tipo da lente
O material da antena PTFE, 304.316, PP, PFA
Escala de medição 10m, 20m, 30m, 35m, 40m, 80m
Precisão da medida 0.05%~0.1%F.S
Fonte de alimentação 24VDC (dois fio, de quatro fios), 220VAC
Saída do sinal 4-20mA/HART/RS485/Modbus…
A temperatura do processo -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃
Pressão do processo -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa,
Conexão do processo Linha, suporte, flange, braçadeira da saúde (opcional)
Relação elétrica M20x1.5, 1/2” NPT
Categoria da proteção IP65, IP67, IP68 (opcionais)
Categoria à prova de explosões ExiaIICT6 GA, ExdIICT6 Gb (segundo as indicações do certificado)
