Detalhes do produto:
|
| Aplicação típica: | Medida nivelada líquida, etc. | Modelo do produto: | 、 NYCFQ-UK DE NYCFQ-UL |
|---|---|---|---|
| Material Flutuante: | 、 PTFE do、 304 dos PP do、 F4 (opcional) | Comprimento de Rod: | 200~6000mm (pode ser personalizado) |
| Temperatura ambiental: | -40~+80℃ | Temperatura do processo: | -40~+130C |
| Pressão do processo: | -0.1~2.0MPa | Conexão do processo: | Linha, flange (opcional) |
| Realçar: | Medidor nivelado 200mm do radar do tanque de água,Sensor nivelado líquido do radar do silo,Medidor nivelado do tanque de água do radar da linha |
||

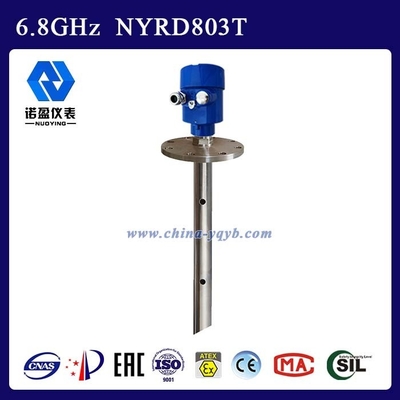

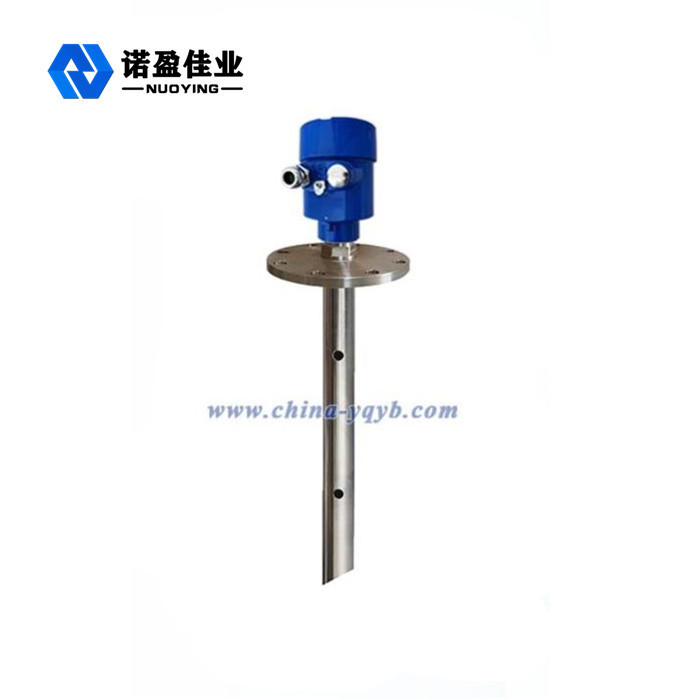

medidor nivelado líquido do tanque de água do silo do radar da elevada precisão
A antena do localizador do objeto do radar envia um pulso muito estreito da micro-ondas, que viaje na velocidade da luz no espaço. Quando encontra a superfície do meio que está sendo medido, alguma de sua energia está refletida para trás e recebida pela mesma antena. O intervalo de tempo entre o pulso transmissor e o pulso de recepção é proporcional à distância entre a antena e a superfície média medida.
Princípio de funcionamento
Devido à velocidade alta da propagação da onda eletromagnética, o intervalo de tempo entre o pulso transmissor e o pulso da recepção é pequeno (magnitude do nanossegundo). O intervalo de tempo entre o pulso transmissor e o pulso de recepção pode exatamente ser identificado usando uma tecnologia especial da solução da correlação no medidor do nível do objeto do radar da série 26G, para calcular mais a distância entre a antena e a superfície do meio sob o teste.
O medidor do nível do objeto do radar USA uma frequência da transmissão até 26GHZ, e tem-na assim:
-- ângulo de feixe pequeno, energia concentrada, capacidade antiparasitária mais forte, extremamente melhorando a precisão da medida e a confiança;
-- tamanho pequeno da antena, a instalação conveniente e a instalação de dispositivos de proteção da antena tais como a tampa protetora contra poeira;
-- a área cega da medida é menor, e os bons resultados serão conseguidos para a medida pequena do tanque.
-- comprimento de onda mais curto, mais apropriado para a medida nivelada material de partículas pequenas.
-- o microprocessador avançado e a tecnologia de processamento original do eco de EchoDiscovery são adotados, e o medidor do nível do objeto do radar pode ser aplicado em várias condições de trabalho complexas.
-- usando o modo de operação do pulso, o medidor do nível do objeto do radar tem o poder transmissor muito baixo e pode ser instalado em todos os tipos de recipientes do metal e do metaloide, que é inofensivo ao corpo humano e ao ambiente.
Os produtos são amplamente utilizados no petróleo, no produto químico e nas outras indústrias. Apropriado para o líquido, os tanques de mistura e os recipientes do processo. Especialmente apropriado para o meio com líquido do vapor, alta temperatura e baixa constante dielétrica.
Central elétrica: tanque de armazenamento, tanque da purificação do gás de exaustão, bomba do armazém, tanque da cinza, depósito de gasolina, etc.
Campo petrolífero: tanque de armazenamento do óleo bruto ou do óleo do produto, separador trifásico, tanque de estabelecimento, tanque da água de esgoto e relação da óleo-água, tanque da lama de perfuração, etc.
Produto químico: coluna de destilação bruta, matérias primas e funil, tanque da reação, tanque da amônia, separador, etc. intermediários.
Ouro da metalurgia: escaninho do minério, triturador de minério, escaninho da matéria prima, escaninho material auxiliar, alto-forno, escaninho do pó da alumina, tanque eletrolítico do amortecedor do tanque, etc.
Tratamento da água: tanque de armazenamento, tanque da água de esgoto, tanque do tratamento da água, tanque de sedimentação, profundamente poço, rede da água potável, etc.
Outro: alimento, farmacêutico, proteção ambiental, construção naval e outras indústrias.
Parâmetro técnico
| Aplicação típica | Medida nivelada líquida, etc. |
| Modelo do produto | NYCFQ-UL, NYCFQ-UK |
| Material do flutuador | F4, PP, 304, PTFE (opcionais) |
| Comprimento de Rod | 200~6000mm (pode ser personalizado) |
| Temperatura ambiental | -40~+80℃ |
| Temperatura do processo | -40~+130C |
| Pressão do processo | -0.1~2.0MPa |
| Conexão do processo | Linha, flange (opcional) |
| Viscosidade média | ≤0.05Pa·S |
| Densidade média | ³ de 0.5~2.0g/cm |
| Saída do sinal | 4-20mA, SPDT |
| Categoria da proteção | IP65, IP67, IP68 |
| Categoria à prova de explosões | ExdⅡ CT6 Gb (para considerar o certificado) |
| www.china-nyjy.com | |
* observações: Os produtos podem ser personalizados de acordo com suas exigências específicas!
