Detalhes do produto:
|
Aplicações: | líquido, medida da relação | Modelo do produto: | NYCZ500 |
---|---|---|---|
Formulário da antena: | Linha tipo, tipo da haste | Material da antena: | 304, 316 |
Escala de medição: | 0-50~5000mm (tipo de cabo: 25 medidores) | precisão da medida: | ±0.5mm |
Saída do sinal: | 4… 20mA/HART/RS485/Modbus… | ||
Realçar: | calibre nivelado magnetostritor dos materiais 20mA químicos,Calibre nivelado magnetostritor 5000mm,Linha tipo calibre nivelado líquido magnetostritor |
Segurança para a precisão líquida magnetostritora ±0.5mm do calibre nivelado dos materiais químicos
Princípio de funcionamento

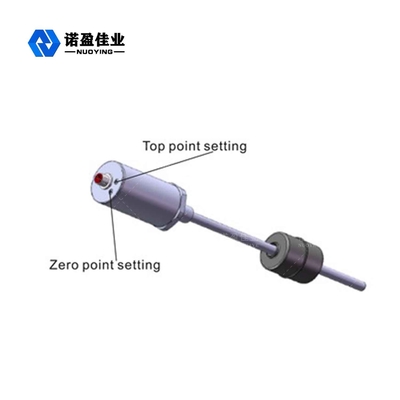

O princípio de trabalho do calibre nivelado magnetostritor é mostrado na figura. Os produtos são compostos principalmente da haste de medição, do armazém eletrônico e da bola de flutuação do não-contato ajustados na haste de medição. A haste é equipada com um fio magnetostritor (fio de guia da onda). A haste é feita da tubulação de aço inoxidável não-magnética, que protege o fio de guia da onda muito bem.
Quando o calibre nivelado magnetostritor está funcionando, o gerador de pulso na câmara eletrônica manda um pulso inicial, que esteja transmitido no fio de guia da onda quando este campo magnético encontra o campo magnético permanente na bola de flutuação, o efeito da magneto-estrição é gerado, que faz a torção do fio de guia da onda e gera uma velocidade constante onda mecânica. A transmissão mecânica da onda em ambos os sentidos, chegou na extremidade da haste que a onda mecânica é absorvida pelo amortecedor, de volta ao sentido da onda mecânica o depósito eletrônico foi instalado no depósito eletrônico pode pegarar as instituições percebidas, traduz no pulso atual correspondente, pode escolher acima das instituições para calcular a diferença de tempo entre dois pulsos, mediu a altura do nível líquido pode exatamente ser medida.
Característica de projeto
* uma aplicabilidade mais larga, lá é uma variedade de formulários da ponta de prova, uma variedade de formulários da conexão do processo, uma variedade de materiais de fabricação, pode ser projeto personalizado.
* confiança forte: porque o calibre nivelado magnetostritor adota o princípio do medidor de ondas, não há nenhuma parte movente mecânica, tão não há nenhuma fricção e nenhum desgaste. O conversor inteiro é encerrado no tubo de aço inoxidável, e o meio de medição não está no contato, o sensor funciona confiantemente e tem uma longa vida.
* precisão alta: porque o calibre de nível da magneto-estrição funciona com pulso do medidor de ondas, o deslocamento medido é determinado medindo a época do pulso começar e terminar o pulso, assim que a precisão da medida é alta, a definição é melhor do que 0.01%FS, que é difícil de conseguir com outros sensores.
* boa segurança: O calibre nivelado magnetostritor tem o desempenho à prova de explosões alto, o uso intrinsecamente seguro, especialmente apropriados à prova de explosões, seguros para a medida de matérias primas químicas e de líquidos inflamáveis. Não é necessário abrir a tampa do tanque durante a medida para evitar a insegurança da medida manual.
* o medidor nivelado líquido magnetostritor é fácil de instalar e manter: o medidor nivelado líquido magnetostritor é instalado geralmente através do porto existente da tubulação do tanque, especialmente apropriado para a instalação do tanque de armazenamento subterrâneo e do tanque de armazenamento na operação, e não pode afetar a produção normal no processo de instalação.
Parâmetro técnico
Aplicações típicas | líquido, medida da relação |
Modelo do produto | NYCZ500 |
Formulário da antena | linha tipo, tipo da haste |
Material da antena | 304, 316 |
Escala de medição | 0-50~5000mm (tipo de cabo: 25 medidores) |
Precisão da medida | ±0.5mm |
Fonte de alimentação | 24 VDC (duas linhas, quatro linhas), 220 VAC |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Trabalho atual | 4. 20mA |
Característica da carga | saída atual, a resistência de carga máxima 6009; Na saída da tensão, a resistência de carga máxima é 2mA |
Temperatura do processo | -40~ +200℃ |
Tempo de resposta | 0.2~5ms |
Pressão do processo | -0,1 a 10.0MPa |
Conexão do processo | linha, suporte, flange (opcional) |
categoria da proteção | IP65, IP67, IP68 (opcionais) |
Categoria à prova de explosões | ExiaCT6Ⅱ GA, Ⅱ CT6Gb de Exd (veja o certificado para detalhes) |
* observações: Os produtos podem ser personalizados de acordo com suas exigências específicas!
