Detalhes do produto:
|
Aplicação típica: | Nível líquido e medida da relação | Modelos do produto: | NYCZ500 |
---|---|---|---|
O tipo de formulário da antena: | haste do、 do cabo | O material do formulário da antena: | 304、 316 |
Precisão da medida: | ±0.5mm | Pressão do processo: | -0,1 MPa ~10 |
Conexão do processo: | flange (opcional)) | Categoria à prova de explosões: | Exia II CT6Ga, Exd II CT6Gb (veja o certificado para detalhes) |
Realçar: | Calibre nivelado magnetostritor da flange,Medidor de Rod Type Magnetostrictive Liquid Level,Calibre nivelado líquido magnetostritor 0.5mm |

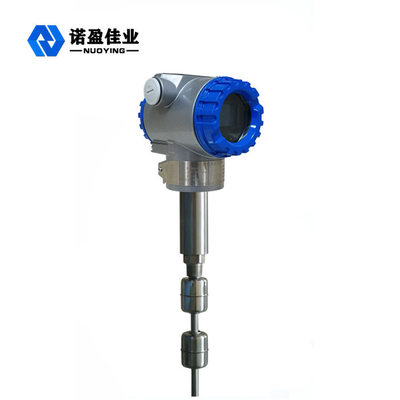

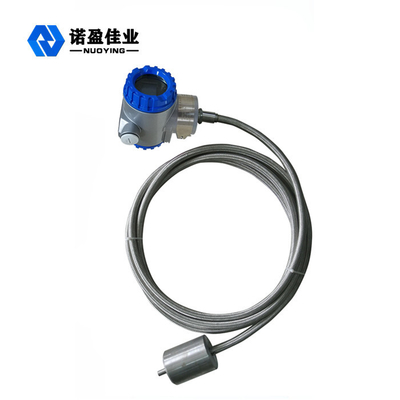

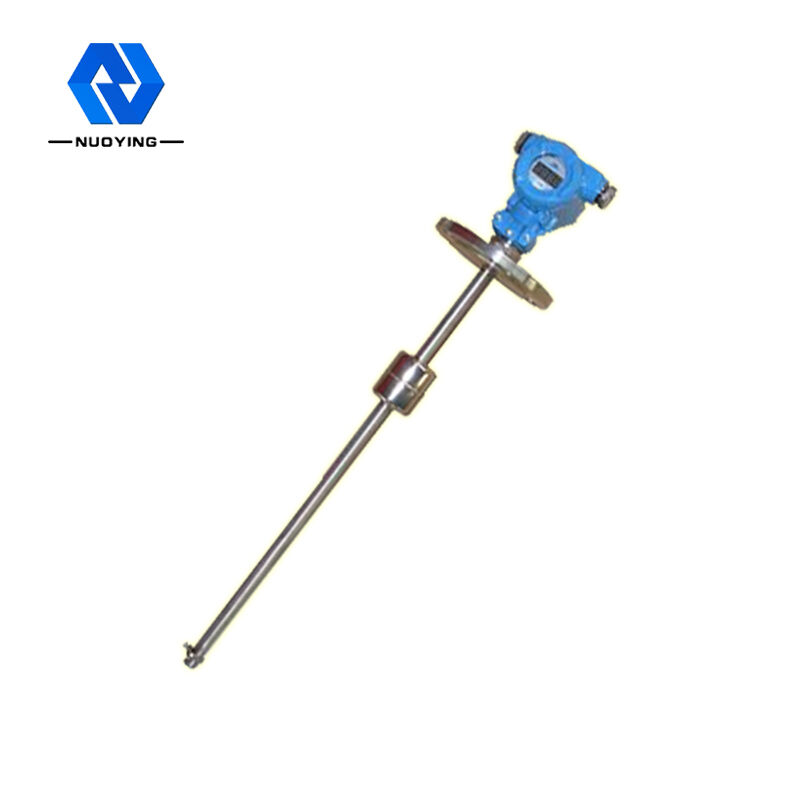

A instalação fácil líquida magnetostritora do medidor nivelado da precisão alta
Princípio de funcionamento de medidor nivelado líquido magnetostritor
Quando os trabalhos líquidos magnetostritores do medidor nivelado, o gerador de pulso na câmara eletrônica mandarem um pulso começar. Quando o pulso começar é transmitido no fio do medidor de ondas, um gerencio que o campo magnético vai para a frente ao longo do sentido do fio do medidor de ondas está gerado. Quando o campo magnético encontra o campo magnético permanente na bola de flutuação, o efeito magnetostritor está gerado, fazendo com que o fio do medidor de ondas torça para gerar uma onda mecânica da velocidade constante. Esta onda mecânica propaga em dois sentidos. A onda mecânica que alcança a extremidade da haste de medição é absorvida pelo amortecedor. A onda mecânica transmitida de volta ao sentido do escaninho eletrônico é detectada pelo mecanismo do recolhimento da energia instalado no escaninho eletrônico e convertido em pulsos atuais correspondentes. O mecanismo do recolhimento da energia calcula então a diferença de tempo entre os dois pulsos para medir exatamente a altura do nível líquido medido.
Característica de projeto do medidor nivelado líquido magnetostritor
◎Aplicabilidade mais larga, com formulários múltiplos da ponta de prova, formulários múltiplos da conexão do processo, materiais de fabricação múltiplos, e projeto customizável
◎confiança forte: desde que o calibre de nível líquido magnetostritor adota o princípio do medidor de ondas, não há nenhuma parte móvel mecânica, tão não há nenhuns fricção e desgaste. O conversor inteiro é encerrado em um tubo de aço inoxidável, que seja não-contato com o meio de medição. O sensor funciona confiantemente e tem uma vida útil longa
◎precisão alta: desde que os trabalhos magnetostritores do medidor de nível líquido com pulso do medidor de ondas, o deslocamento medido são determinados pela medição da época do pulso de começo e do pulso do fim, assim que pela precisão da medida é alto e a definição é melhor de 0,01% FS, que é difícil de conseguir com outros sensores
◎segurança alta: o medidor nivelado líquido magnetostritor tem o desempenho à prova de explosões alto, a segurança intrínseca e o uso à prova de explosões, seguro, e é especialmente apropriado para a medida de matérias primas químicas e de líquidos inflamáveis. Não há nenhuma necessidade de abrir a tampa do tanque durante a medida para evitar a insegurança da medida manual.
◎o medidor nivelado líquido magnetostritor é fácil de instalar e fácil manter: o medidor nivelado líquido magnetostritor é instalado geralmente através do orifício de tubulação existente na camiseta de alças, especialmente apropriada para a instalação dos tanques de armazenamento subterrâneos e dos tanques de armazenamento que foram postos na operação, e a operação normal não pode ser afetada durante o processo de instalação
Parâmetros técnicos do medidor nivelado líquido magnetostritor
Aplicação típica | Líquido, medida da relação |
modelo do produto |
NYCZ500 |
Formulário da antena |
Cabo, tipo do polo |
Material da antena |
304.316 |
escala de medição | 0-50m~5000mm (cabo: 25m) |
Precisão da medida | ±0.5mm |
Fonte de alimentação | 24VDC (dois linha, linha quatro), 220VAC |
saída do sinal |
4… 20mA/HART/RS485/Modbus… |
Trabalho atual |
4… 20mA |
Características da carga | Quando a corrente é saída, a resistência de carga máxima é 600Ω; Quando a tensão é saída, a resistência de carga máxima é 2mA |
Temperatura do processo | -40~+200℃ |
tempo de resposta | 0.2~5ms |
Pressão do processo | -0.1~10.0MPa |
Conexão do processo | linha de parafuso, suporte, flange (selecionável) |
relação da definição | ±1mm |
níveis de proteção | IP65, IP67, IP68 (selecionáveis) |
Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
