Detalhes do produto:
|
Aplicação típica: | medida da relação | Formulário da antena: | Rod |
---|---|---|---|
MODELO DO PRODUTO: | NYCZ500 | Material da antena: | 304, 316 |
Escala de medição: | 0-50~5000mm | Precisão de medição: | ±0.5mm |
Classe da proteção: | IP 65 (opcional) | Categoria à prova de explosões: | ExiaIICT6Ga (opcional) |
Realçar: | Calibre nivelado líquido do radar,Sensor nivelado líquido do radar magnetostritor,Transmissor nivelado do radar IP65 |

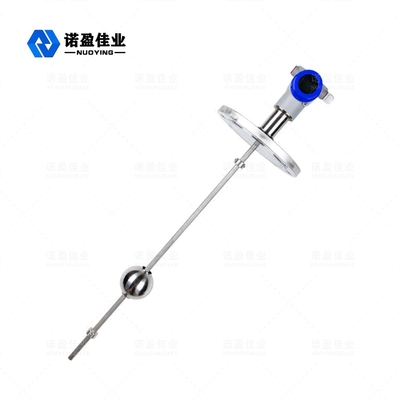

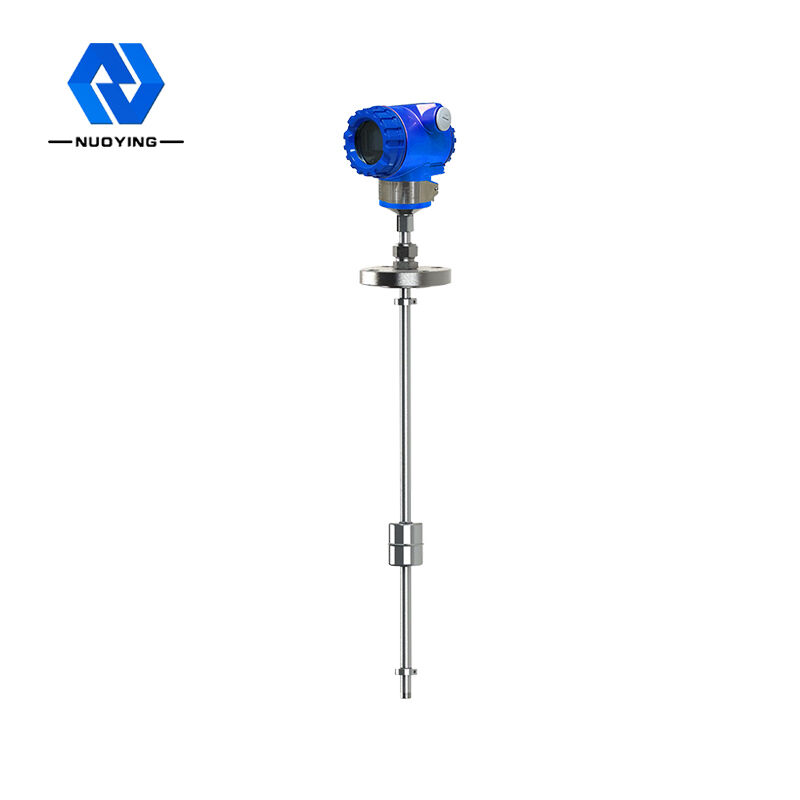

Medidor nivelado líquido magnetostritor da boa segurança da elevada precisão
Princípio de funcionamento líquido magnetostritor do medidor nivelado
Quando os trabalhos líquidos magnetostritores do medidor nivelado, o gerador de pulso no armazém eletrônico mandarem um pulso inicial. Quando o pulso inicial é transmitido no fio do medidor de ondas, um campo magnético de gerencio está gerado ao longo do sentido do fio do medidor de ondas. Quando este campo magnético encontra o campo magnético permanente na bola de flutuação, um efeito magnetostritor está produzido, fazendo com que o fio do medidor de ondas torça para gerar uma onda mecânica de velocidade constante. As propagações mecânicas da onda em dois sentidos, a onda mecânica que alcança a extremidade da haste de medição são absorvidas pelo amortecedor, e a onda mecânica transmitida de volta ao sentido do armazém eletrônico é detectada pelo mecanismo do recolhimento da energia instalado no armazém eletrônico, e convertido em pulsos atuais correspondentes, o mecanismo do recolhimento da energia após ter calculado a diferença de tempo entre os dois pulsos, a altura do nível líquido medido pode exatamente ser medida.
Parâmetro técnico líquido magnetostritor do medidor nivelado
Fonte de alimentação | 24VDC (opcional) |
Saída do sinal | CERVO (opcional) |
Trabalho atual | 4… 20mA |
Características da carga | Quando a saída atual, a resistência de carga máxima for 600Ω; Saída da tensão, a resistência de carga máxima de 2mA |
Temperatura do processo | -40~+200°C |
Tempo de resposta | 0.2~5ms |
Pressão do processo | -0.1~10.0MPa |
Conexão do processo | flange (opcional) |
Definição | ±1mm |
Classe da proteção | IP 67 (opcional) |
Categoria à prova de explosões | ExiaIICT6Ga (para ver o certificado) |
