Detalhes do produto:
|
Aplicação típica: | pó líquido, contínuo | Escala de medição: | 5m |
---|---|---|---|
Frequência: | 500MHz-1.8GHz | Formulário da antena: | Tipo de Rod |
Precisão da medida: | ±10mm | Temperatura do processo: | -40~250℃ |
Material de Shell: | De alumínio e plástico | Pressão do processo: | (- 0.1~4.0) MPa |
Realçar: | Transmissor nivelado guiado resistente do radar da adesão,transmissor nivelado da onda guiada de 5m,Transmissor de Rod Type Radar Gwr Level |

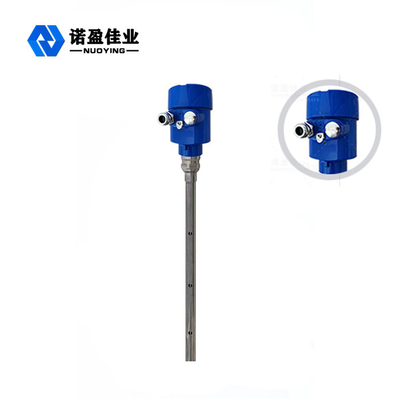

Resistente ao medidor nivelado do radar da onda guiada da adesão com precisão alta da medida
Princípio de trabalho de resistente ao medidor nivelado do radar da onda guiada da adesão com precisão alta da medida
O pulso do anti-corrosivo e da micro-ondas emissor pelo radar da onda guiada propaga ao longo do componente da detecção (o cabo de aço ou haste de aço), e encontra os meios testados. Devido à mudança repentina da constante dielétrica, causa a reflexão, e uma parte da energia de pulso é refletida para trás. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Características de projeto de resistente ao medidor nivelado do radar da onda guiada da adesão com precisão alta da medida
◎O medidor do nível do objeto do radar da onda guiada tenta tecnologia de processamento avançada da micro-ondas e a tecnologia de processamento original de Echo Discovery Echo, medida contaczting, medida highly-accurated, medida focued. Além de, que é guiado o radar da onda não é afetado pelo ambiente de aplicação externo tal como a temperatura e a adesão médias.
◎A série 70-X guiou o medidor do nível do objeto do radar da onda é apropriada para condições de trabalho versáteis e as aplicações complicadas do deversity devido aos modos de conexão do processo dos vers e aos tipos do módulo da detecção. Por exemplo: meio constante dielétrico alto do aquecimento, alto-exercido pressão sobre e o baixo.
◎O moder de trabalho do pulso, baixo poder da emissão, pode ser instalado em uma grande variedade de corrosivo, de recipientes do metaloide e de não de aço inoxidável nenhuma aspereza ao corpo humano e aos arredores ao redor.
Parâmetro técnico de resistente ao medidor nivelado do radar da onda guiada da adesão com precisão alta da medida
Aplicação típica | Líquido |
Contínuo (pó) | |
Modelo do produto | NYRD702 |
Formulário da antena | tipo da haste |
Material da antena | 316 |
Amostra do eco | 55 vezes /s |
Escala de medição | 5m |
Precisão da medida | 0,05% ~ 0,1% F.S |
Fonte de alimentação | 24VDC (dois fio, de quatro fios), 220VAC |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40~ °C +250 |
Pressão do processo | -0.1~4.0MPa |
Conexão do processo | Linha, flange (opcional) |
Relação elétrica | M20×1.5, ½ “NPT |
Categoria da proteção | IP 68 |
Categoria à prova de explosões | ExiaIICT6Ga, ExdIICT6Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
