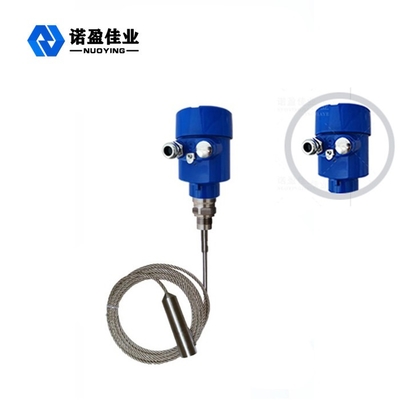

Os microprocessadores guiaram o medidor nivelado do radar da onda para o pó contínuo líquido

Os microprocessadores guiaram o medidor nivelado do radar da onda para o pó contínuo líquido

Nome da marca: NUOYINGJIAYE
Número do modelo: NYRD701
MOQ: 1 PC
preço: $450~$1700/pc
Condições de pagamento: T/T,
Capacidade de abastecimento: 1000 PCes/mês
Informações pormenorizadas
Lugar de origem:
Xi'an, Shaanxi, China
Certificação:
CE
Aplicação típica:
pó líquido, contínuo
MODELO DO PRODUTO:
NYRD701
Amostra do eco:
55 times/s
Temperatura do processo:
-40~ +130°C
Relação elétrica:
M20×1.5, ½ “NPT
Pressão do processo:
(- 0.1~4) MPa
Categoria à prova de explosões:
ExiaIICT6Ga
Formulário da antena:
único cabo, única haste
Detalhes da embalagem:
Caixa 60cm×30cm×30cm
Habilidade da fonte:
1000 PCes/mês
Destacar:

Os microprocessadores guiaram o transmissor nivelado do radar da onda

,

Pó contínuo sensor nivelado guiado do radar

,

sensor nivelado de líquido do radar 4MPa

Descrição do produto

Os microprocessadores avançados guiaram o medidor nivelado do radar da onda para aplicações complexas





Princípio de trabalho de medidor nivelado do radar avançado da onda guiada dos microprocessadores para aplicações complexas



O pulso do anti-corrosivo e da micro-ondas emissor pelo radar da onda guiada propaga ao longo do componente da detecção (o cabo de aço ou haste de aço), e encontra os meios testados. Devido à mudança repentina da constante dielétrica, causa a reflexão, e uma parte da energia de pulso é refletida para trás. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.



Processamento entrado



O radartool da onda guiada que é um equiptment de medição visou a relação do curso do tempo. Os 701 linha & flange que a anti-Corrtsion onda guiou a onda de radar corre na velocidade da luz, e o tempo movente pode ser convertido no sinal do nível da finalidade por componentes eletrônicos. A ponta de prova sábia do fuctional do anf emite-se o pulso e as propagações da alto-frequência ao longo da ponta de prova do cabo ou da haste.



Processamento de saída



Incorporando a posição vazia como uma altura E do tanque (= zero), a altura completa F do tanque (= série completa) e alguns parâmetros da aplicação, os parâmetros da aplicação automaticamente e Dy ajustarão o medidor ao ambiente de medição, correspondendo à saída 4-20mA.



Características de projeto do medidor nivelado do radar avançado da onda guiada dos microprocessadores para aplicações complexas



O medidor do nível do objeto do radar da onda guiada tenta tecnologia de processamento avançada da micro-ondas e a tecnologia de processamento original de Echo Discovery Echo, contactando a medida, medida highly-accurated, uma medida mais exata. Além de, que é guiado o radar da onda não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.

◎A série 70-X guiou o medidor do nível do objeto do radar da onda é apropriada para condições de trabalho versáteis e as aplicações complicadas devido aos modos de conexão dos versprocess e aos tipos do módulo da detecção. Por exemplo: meio constante dielétrico de alta temperatura, alto-exercido pressão sobre e baixo.

◎O moder de trabalho do pulso, baixo poder da emissão, pode ser instalado em uma grande variedade de corrosivo, de recipientes do metaloide e de não de aço inoxidável nenhuma aspereza ao corpo humano e aos arredores ao redor.



Parâmetro técnico do medidor nivelado do radar avançado da onda guiada dos microprocessadores para aplicações complexas



Aplicação típica Líquido (adesão, alta temperatura e alta pressão, serpentina de aquecimento incorporado, escada, placa de flutuação)
Poeira (cinza de mosca, pó da pedra calcária)
Contínuo (partículas pequenas, grão, cascalho, areia)
Modelo do produto NYRD701
Formulário da antena Tipo de cabo, tipo da haste, tipo de cabo dobro, tipo dobro da haste, tipo do tubo de guia da onda
Material da antena 304, 316
Amostra do eco 55 vezes /s
Escala de medição 6m, 30 m
Precisão da medida 0,05% ~ 0,1% F.S
Fonte de alimentação 24VDC (dois fio, de quatro fios), 220VAC
Saída do sinal 4… 20mA/HART/RS485/Modbus…
Temperatura do processo -40~ +130°C, °C -40~ +250, - °C 40~ +500
Pressão do processo -0.1~2.0MPa, - 0.1~4.0MPa
Conexão do processo Linha, suporte, flange, braçadeira (opcional)
Relação elétrica M20×1.5, ½ “NPT
Categoria da proteção IP 65, IP 67, IP 68
Categoria à prova de explosões ExiaIICT6Ga, ExdIICT6Gb (veja o certificado para detalhes)



Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
