Detalhes do produto:
|
| Amostra do eco: | 55 vezes /s | Escala de medição: | 5m |
|---|---|---|---|
| precisão da medida: | 0,05% ~ 0,1% F.S | Fonte de alimentação: | Fonte de alimentação 220VAC |
| Relação elétrica: | M20×1.5, ½ “NPT | Categoria da proteção: | IP 67 |
| Formulário da antena: | Tipo de Rod | Aplicação típica: | serpentina de aquecimento de alta pressão, incorporado |
| Realçar: | Transmissor nivelado sábio 6m da onda guiada,Tipo de alta pressão transmissor de Gwr do nível,Transmissor nivelado do anti radar da corrosão |
||

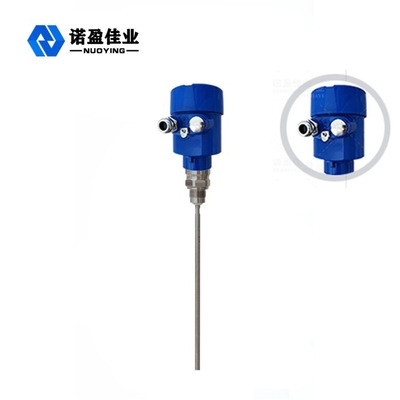

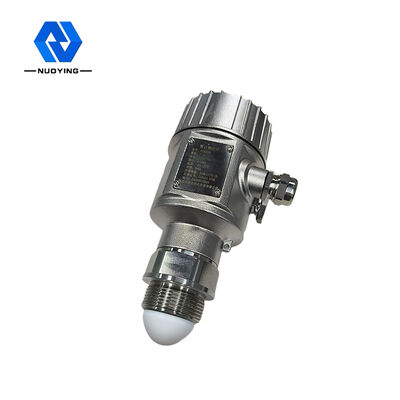

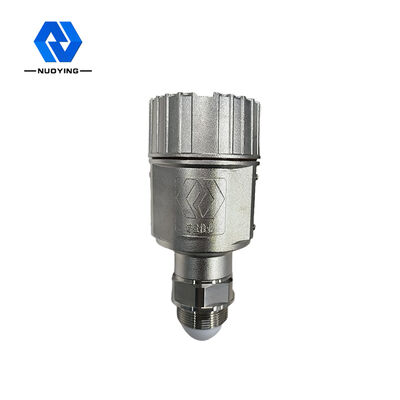

transmissor original NYRD de alta pressão 702 do nível de 5m Echo Discovery Guided Wave Radar
Princípio de funcionamento do transmissor original NYRD de alta pressão 702 do nível de 5m Echo Discovery Guided Wave Radar
O pulso do anti-corrosivo e da micro-ondas emissor pelo radar da onda guiada propaga ao longo do componente da detecção (o cabo de aço ou haste de aço), e encontra os meios testados. Devido à mudança repentina da constante dielétrica, causa a reflexão, e uma parte da energia de pulso é refletida para trás. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Processamento entrado
O equipamento de radar da onda guiada é um foco do instrumento de medição no princípio de curso do tempo. As corridas da onda do equipamento de radar na velocidade da luz, e o tempo de funcionamento podem ser convertidos no sinal do nível da finalidade por componentes eletrônicos. A ponta de prova emite-se o pulso da alto-frequência & o liquild e as propagações ao longo da ponta de prova do cabo ou da haste.
Processamento de saída
Incorporando a altura vazia E do tanque (= zero), a altura completa F do tanque (= série completa) e alguns parâmetros da aplicação, os parâmetros da aplicação adaptarão automaticamente o medidor ao ambiente de medição, correspondendo à saída 4-20mA.
Características de projeto do radar original da onda guiada de 5m do transmissor nivelado NYRD de alta pressão 702 Echo Discover y
◎O medidor do nível do objeto do radar da onda guiada é apropriado a tecnologia de processamento avançada da micro-ondas e à tecnologia de processamento original de Echo Discovery Echo, contactando a medida, medida da alto-precisão, uma medida mais exata. Ao mesmo tempo, o radar da onda guiada não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.
◎A série 70-X guiou o medidor do nível do objeto do radar da onda é apropriada para condições de trabalho versáteis e as aplicações complicadas devido aos modos de conexão dos versprocess e aos tipos do módulo da detecção. Como: meio constante dielétrico de alta temperatura, alto-exercido pressão sobre e baixo.
◎O modo de trabalho do pulso, baixo poder da emissão, pode ser posto em uma variedade de corrosivo, em recipientes do metaloide, em nenhum dano ao corpo humano e no ambiente.
Parâmetro técnico do transmissor original NYRD de alta pressão 702 do nível de 5m Echo Discovery Guided Wave Radar
| Aplicação típica | Serpentina de aquecimento incorporado líquida, escada, placa de flutuação |
| Pó da pedra calcária da poeira, pó do cimento | |
| Partículas pequenas contínuas, grão, cascalho, areia | |
| Modelo do produto | NYRD702 |
| Formulário da antena | tipo do tubo de guia da onda |
| Material da antena | 316 |
| Amostra do eco | 55 vezes /s |
| Escala de medição | 5m |
| Precisão da medida | 0,05% ~ 0,1% F.S |
| Fonte de alimentação | 24VDC (fio dois, de quatro fios), |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo | -40~ +250°C |
| Pressão do processo | -0.1~4.0MPa |
| Connectio do processo | flange |
| Relação elétrica | M20×1.5, ½ “NPT |
| Categoria da proteção |
IP 65, IP 67 |
| Categoria à prova de explosões |
ExdIICT6Gb |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
