Detalhes do produto:
|
Aplicação típica: | líquido na corrosão forte, baixa constante dielétrica | Relação elétrica: | M20×1.5 |
---|---|---|---|
MODELO DO PRODUTO: | NYRD 701 | Formulário da antena: | Tipo de cabo, Rod Type |
Material da antena: | PTFE, 304 | Amostra do eco: | 55 vezes /s |
Precisão da medida da escala de medição: | 30 m /0.05 % ~ 0,1% F.S | Fonte de alimentação: | 220VAC |
Realçar: | medidor nivelado do radar da onda guiada de 30m,Transmissor contatável do radar da onda guiada,Transmissor nivelado do radar líquido forte da corrosão |

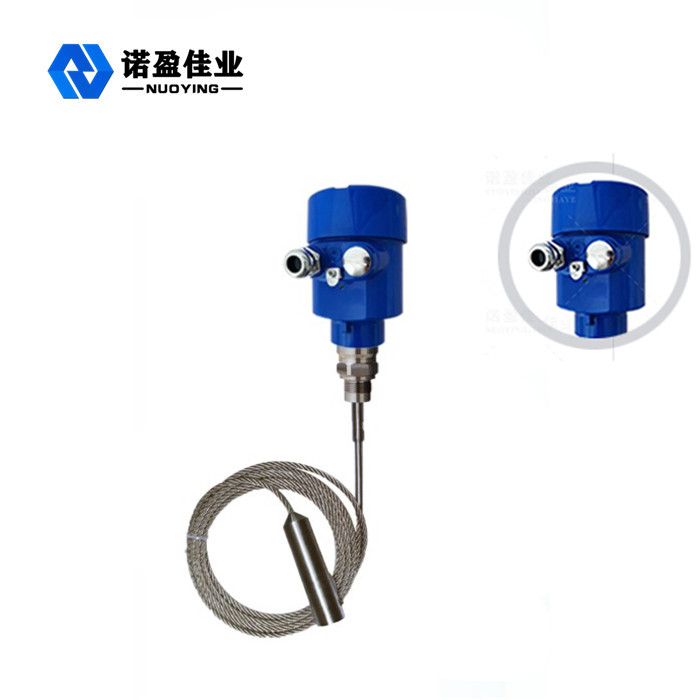

do radar contatável da onda guiada de 30m medidor nivelado para o líquido forte NYRD 701 da corrosão
Princípio de funcionamento do radar contatável da onda guiada de 30m de medidor nivelado para o líquido forte NYRD 701 da corrosão
O pulso de alta frequência da micro-ondas emissor pelo radar da onda guiada propaga ao longo do componente da detecção (o cabo de aço ou haste de aço), e encontra o meio medido. Devido à mudança repentina da constante dielétrica, causa a reflexão, e uma parte da energia de pulso é refletida para trás. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Processo entrado
O radar da onda guiada é um instrumento de medição baseado no princípio de curso do tempo. A onda de radar corre na velocidade da luz, e o tempo de funcionamento pode ser convertido no sinal do nível do objeto por componentes eletrônicos. A ponta de prova emite-se o pulso e propagações de alta frequência ao longo da ponta de prova do cabo ou da haste.
Processo de saída
Incorporando a altura vazia E do tanque (= zero), a altura completa F do tanque (= série completa) e alguns parâmetros da aplicação, os parâmetros da aplicação adaptarão automaticamente o medidor ao ambiente de medição, correspondendo à saída 4-20mA.
Características de projeto do radar contatável da onda guiada de 30m do medidor nivelado para o líquido forte NYRD 701 da corrosão
◎O medidor do nível do objeto do radar da onda guiada adota tecnologia de processamento avançada da micro-ondas e a tecnologia de processamento original de Echo Discovery Echo, medida do contato, precisão alta da medida, uma medida mais exata. Ao mesmo tempo, o radar da onda guiada não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.
◎A série 70X guiou o medidor do nível do objeto do radar da onda é apropriada para várias condições de trabalho e as aplicações complexas devido aos vários modos de conexão do processo e tipos do módulo da detecção. Como: meio constante dielétrico de alta temperatura, de alta pressão e baixo.
◎O modo de trabalho do pulso, baixo poder da emissão, pode ser instalado em uma variedade de metal, em recipientes do metaloide, em nenhum dano ao corpo humano e no ambiente.
Parâmetro técnico do radar contatável da onda guiada de 30m do medidor nivelado para o líquido forte NYRD 701 da corrosão
Aplicação típica | Líquido (corrosão forte, baixa constante dielétrica, adesão, alta temperatura e alta pressão, serpentina de aquecimento incorporado, escada, placa de flutuação e outras ocasiões complexas) |
Poeira (cinza de mosca, pó da pedra calcária, pó do cimento, concreto e outros meios) | |
Contínuo (partículas pequenas, grão, cascalho, areia e outros meios) | |
Modelo do produto | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
Formulário da antena | Tipo de cabo, tipo da haste, tipo de cabo dobro, tipo dobro da haste, tipo do tubo de guia da onda |
Material da antena | PTFE, 304, 316 |
Amostra do eco | 55 vezes /s |
Escala de medição | 6m, 30 m |
Precisão da medida | 0,05% ~ 0,1% F.S |
Fonte de alimentação | 24VDC (dois fio, de quatro fios), 220VAC |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
Pressão do processo | -0.1~2.0MPa, - 0.1~4.0MPa |
Conexão do processo | Linha, suporte, flange, braçadeira (opcional) |
Relação elétrica | M20×1.5, ½ “NPT |
Categoria da proteção | IP 65, IP 67, IP 68 (opcional) |
Categoria à prova de explosões | ExiaIICT6Ga, ExdIICT6Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
